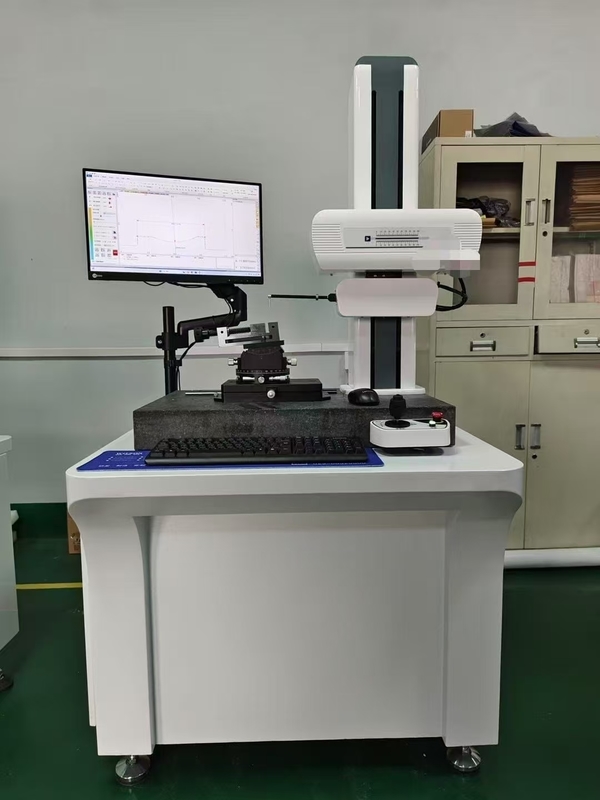

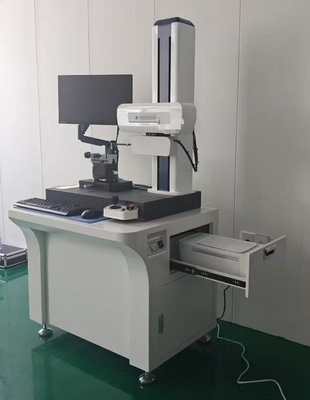

Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym

Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym
Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym

Duży Obraz :  Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym

Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: HUATEC
Orzecznictwo: ISO CE GOST
Model Number: SRT-680G
Zapłata:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Kontakt

Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym

Opis
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Podkreślić:

Cyfrowy tester grubości i konturów

,

Wysokiej precyzji próba konturów

,

Niezniszczający tester chropowatości i konturów

Udajna chropowatość i tester konturu z czujnikiem cyfrowym
Specyfikacje produktu
Atrybut Wartość
Nazwa produktu Szorstkość i tester konturu
Kąt Kąt poziomy, kąt pionowy, kąt krzyżowy
Oś x 200 mm
Prostota 0,6 μm /100 mm
Zasada pomiaru
  • Współrzędne kartezjańskie, style
  • Wysoka precyzyjna szyna przewodnika pływającego powietrza jako pomiaru odniesienia X współrzędnych
  • Wysoka precyzyjna czujnik cyfrowy dla pomiaru współrzędnych Z
  • Oparty na komputerze programie pomiarowym do przetwarzania danych
Główne funkcje
Pomiar wymiaru:

Odległość pozioma, odległość pionowa, odległość liniowa, promień i średnica

Pomiar kątowy:

Kąt poziomy, kąt pionowy, kąt krzyżowy

Tolerancja pozycji:

Równoległość i prostopadłość

Tolerancja formu:

Prostość, korona, okrągły profil łuku

Generowanie pomocnicze:

Punkt pomocniczy, linia pomocnicza, koło pomocnicze

Parametry techniczne
Przedmiot Parametr Rezolucja
Zakres pomiaru X oś x 200 mm 0,1 μm
Prostota 0,6 μm /100 mm --------
Z1 (zakres) czujnik 40 mm (synchronizacja zakresu chropowatości) 0,05 μm
Z2 (wysokość) 550 mm kolumna
Min. Wewnętrzna dziura 30 mm (mniejszy ze specjalną igłą) ----------
Dokładność liniowa ≤ ± (1+i0,12Hi) μm --------
Łuk ≤ (1,2+r/8) 2 mm ＜ R ＜ 10 mm Standardowa piłka
Kąt ≤ ± 1 ′ 60 °, 90 ° Blok kątowy
Szorstkość szum resztkowy ≤0,005 μm λC: 0,08 mm, prędkość 0,1 mm/s
Główna konfiguracja
Nazwa części Nazwa projektu
Część mechaniczna Stojak na instrument hosta x1, granitowa tabela: 1
Pływająca szyna przewodnika: 1, Cyfrowy czujnik: 1
Kolumna w górę: 1
Platforma regulacji Poziome urządzenie regulacyjne, urządzenie regulacji rotacji, system zacisków płaskich ust
Wskaźnik kalibracji 1 zestaw (standardowe instrumenty)
Styl i sonda Φ3*24 mm R0.025 mm Stylus: 2PCS, φ3*24 mm z R0.025 mm Wskazówka: 2 szt.
Style chropowatości: φ3*24 mm z sondy igły R5μm: 1PCS
Węcznik pomiarowy włókna węglowego: φ8*150 mm sonda: 1pc
Część elektryczna System sterowania elektrycznego: 1, komputer 1, drukarka Inkjet HP 1, Oprogramowanie: 1
Najważniejsze informacje techniczne
  • Nie trzeba zmieniać czujników i igieł
  • Jednoczesna analiza chropowatości i profilometru
  • Oś X przyjmuje przewodniki liniowe w celu uzyskania wysokiej precyzji
  • Oś Z1 wykorzystuje importowany czujnik cyfrowy o doskonałej liniowości
  • Prosty zamiennik stylu na jednorazową instalację
  • Oprogramowanie dwujęzyczne (chiński/angielski)
  • Obsługuje WinxP, Win7 Systems
  • Adnotacja kompatybilna z CAD i wsparcie formatu DXF
  • Automatyczne rozpoznawanie funkcji i kontrola stylu
Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym 0
Wymiary sprzętu
Produkt Uszczelka Wt.kg CBM M³
LX Ly LZ WT (kg) LX Ly LZ WT (kg)
1400 725 1740 270 960 960 1950 50 300 0,88
Wymagania dotyczące użytkowania

Moc: AC 220V ± 10% 50 Hz

Wymagania środowiska: (t): 10 ～ 30 ℃, (RH): ＜ 85%, brak oczywistych wibracji, niezależne uziemienie

Instalacja i akceptacja
Instalacja i szkolenie:
  1. Dostawca jest odpowiedzialny za instalację i testowanie na stronie użytkownika
  2. Kompleksowe szkolenie teoretyczne, działanie i konserwacja
Przyjęcie:
  1. Zgodnie z krajową procedurą weryfikacyjną i umową techniczną
  2. Pełna weryfikacja listy dostaw
Testowanie zdjęć referencyjnych
Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym 1
Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym 2
Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym 3
Wysoce precyzyjny tester grubości i konturów z czujnikiem cyfrowym 4
