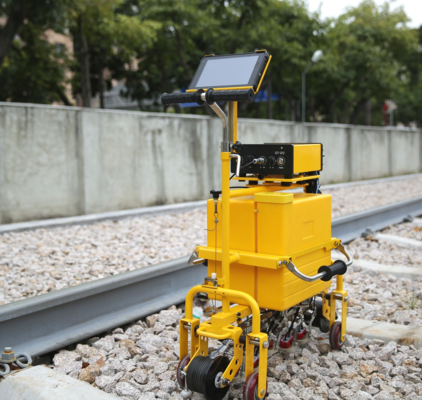

FD-GT-20 cyfrowy ultradźwiękowy wykrywacz wad kolejowych z 10-kanałowym wyświetlaczem TFT

Duży Obraz : FD-GT-20 cyfrowy ultradźwiękowy wykrywacz wad kolejowych z 10-kanałowym wyświetlaczem TFT

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	HUATEC
Orzecznictwo:	ISO,CE
Model Number:	FD-GT-20

Kontakt

FD-GT-20 cyfrowy ultradźwiękowy wykrywacz wad kolejowych z 10-kanałowym wyświetlaczem TFT

Opis

Channel:

10 channels: 9 inspection channels and 1 calibration channel.

Probe type:

Different angle Dual-element probes with frequencies between 2 - 2.5 MHz, including 6 70° probes, 2 37° probes, and 1 0° probe.

Receptacle:

BNC

Frequency Range:

1.5MHz～3.0MHz

Podkreślić:

Cyfrowy wykrywacz błędów szynowych ultradźwiękowych

10-kanałowy detektor wad TFT

Sprzęt do badań kolei FD-GT-20

FD-GT-20 Cyfrowy Ultradźwiękowy Defektoskop Szyn z 10-kanałowym Wyświetlaczem TFT

Kluczowe Specyfikacje

Atrybut	Wartość
Kanał	10 kanałów: 9 kanałów inspekcyjnych i 1 kanał kalibracyjny
Typ sondy	Sondy dwuelementowe o różnych kątach z częstotliwościami między 2 - 2,5 MHz, w tym 6 sond 70°, 2 sondy 37° i 1 sonda 0°
Złącze	BNC
Zakres częstotliwości	1.5MHz～3.0MHz

Przegląd Produktu

Defektoskop szyn HUATEC FD-GT-20 to trzecia generacja w pełni cyfrowych produktów Goworld z kolorowym wyświetlaczem TFT i lekkim wózkiem używanym w systemach kolejowych. Zgodny ze standardem TB/T 2340-2012 UT Rail Tester wydanym przez Ministerstwo Kolei (Chiny), sprzęt ten jest w stanie wykrywać wady w szynach o masie od 43~75kg/m.

Możliwości Detekcji

System zapewnia kompleksową detekcję uszkodzeń wszystkich głównych części szyny, w tym:

2 sondy 70° skanują lewą stronę główki szyny
2 sondy 70° skanują środek główki szyny
2 sondy 70° skanują prawą stronę główki szyny
2 sondy 37° skanują szyjkę szyny (pęknięcia śrub i inne pęknięcia skośne)
1 sonda 0° skanuje główkę szyny, szyjkę szyny, stopkę szyny, poziome pęknięcia otworów na śruby

Specyfikacje Techniczne

Wzmocnienie	0～80dB
Zakres dynamiczny	Nie mniej niż 16dB z min. tłumieniem, 2~6dB z maks. tłumieniem
PRF	400Hz na kanał
Tryb wyświetlania	Skan A, skan B, skan A+B
Temperatura pracy	-15℃～45℃
Czas pracy	≥8 godzin
Prędkość wykrywania wad	Maks. 5,0 km/h

Kluczowe Cechy

Rama wózka jest kompaktowa, trwała i łatwa w utrzymaniu
Zintegrowany zbiornik na wodę w skrzynce narzędziowej o dużej pojemności (pojemność 20L)
Zintegrowany uchwyt sondy podnoszącej ułatwiający demontaż i wymianę sond
Przemysłowy, trójodporny panel dotykowy (pyłoszczelny, wodoodporny, odporny na wstrząsy)
Doskonałe wskaźniki wydajności zgodne z odpowiednimi standardami
Obsługuje pozycjonowanie GPS, przechowywanie danych w chmurze i automatyczne rozpoznawanie mowy
Konfigurowalny terminal operacyjny ultradźwiękowy w oparciu o potrzeby klienta

Elementy Systemu

Struktura Instrumentu

Kompaktowy i przenośny o wymiarach: 94×222×225mm, waga netto około 1,8kg

Specyfikacje Wózka

Wymiary całkowite: 780mm × 290mm × 1006mm w stanie roboczym

Podział całkowitej wagi:

Rama: ~24kg
Instrument ultradźwiękowy: ~2,4kg
Bateria instrumentu: 830g
Terminal operacyjny: 730g
Wózek z 5 grupami sond: ~1,4kg

Zaawansowana Funkcjonalność

Tryb wzbudzenia impulsu fali prostokątnej ujemnej w obwodzie nadawczym
Filtr analogowy zwiększa stosunek sygnału do szumu hosta
Kontrola wzmocnienia kombinowanego ("wzmocnienie podstawowe" + "wzmocnienie kompensacyjne")
Automatyczne ustawianie parametrów w oparciu o wybrany typ szyny
Pełne nagrywanie danych (do 50 km) z możliwością eksportu i odtwarzania
Komunikacja sieciowa przez przewodową sieć LAN lub bezprzewodowe WIFI
Informacje o lokalizacji GPS i natychmiastowe wyświetlanie prędkości
Oprogramowanie z możliwością aktualizacji za pomocą zewnętrznego dysku flash USB
