TG-M70C Robot do pomiaru grubości ultradźwiękowej i korozji magnetycznej dla wykrywania korozji ścian płyt

TG-M70C Robot do pomiaru grubości ultradźwiękowej i korozji magnetycznej dla wykrywania korozji ścian płyt

1Krótko iwprowadzenie

Ten systemMoże wykrywać szybko korozję grubości ściany na dużej wysokości za pomocą systemu zdalnego sterowania.

• Używając rzadkoziemkowego koła magnetycznego, nawet w przypadku nieoczekiwanej awarii zasilania, nie spadnie z wykrytej powierzchni.ruchy pionowe i odwrócone w wielu postaciach na powierzchni komponentów ferromagnetycznych.
• Zainstalowaćelektromagnetyczna sonda grubości ultradźwiękowej do szybkiego przesiewania i pozycjonowania przed erozją ścian
• Dokładne skanowanie obszaru w celu sprawdzenia grubości korozji.
• Odpowiednie wyświetlacze A i B.
• Zaopatrzenie w kamerę wideo umożliwia obserwację w czasie rzeczywistym sytuacji wideo na badanej powierzchni.
• System zdalnego sterowania do sterowania kierunkiem skanowania, i można ustawić kierunek skanowania.
• (Opcjonalna) funkcja wysokiej temperatury: z funkcją ostrzegania i ochrony przed nadciśnieniem, może wykrywać bezpośrednio wysokie temperatury przedmiotów w zakresie -10 ~ + 150 °C.
• 2Konfiguracja i cena

• Pozycja	Nazwa	Jednostka	Ilość	Uwaga
  1	Test host ((PC i oprogramowanie)	zestaw	1
  2	TG-M70C dwuokołowy chwytak magnetyczny (włącza się moduł pomiaru grubości i wideo)	zestaw	1
  3	Zakład zasilania i skrzynia sterująca	Pieczęć	1
  4	Kontroler	Pieczęć	1
  5	Mechanizm oznaczania wad	Pieczęć	1	Opcjonalnie
  6	Kabel sterujący	metr	30	Możliwość dostosowania ≤ 50 m
  7	Zapewnienie, że bezpieczne liny nie upadają	metr	30
  8	Pozostałe akcesoria (magnetyczne podkładki demontażowe itp.)	zestaw	1
  Łącznie (wlicza się VAT, koszty wysyłki i opłaty za szkolenie personelu)

• 3.Magnetyczny crawler i gospodarz
  1. Funkcjonalne cechy
• ★(nieobowiązkowe)funkcja wysokiej temperatury:z funkcją ostrzegania i ochrony przed nadmierną temperaturą (jeśli temperatura zostanie przekroczona, przypomni użytkownikowi, aby poprowadził crawler do strefy temperatury otoczenia; po ochłodzeniu,przypomina użytkownikowi, aby poprowadził crawler do obszaru o wysokiej temperaturze i kontynuował operację wykrywania), może wykonywać bezpośrednie wykrywanie wysokotemperaturowych części roboczych w zakresie -10~+150°C.
• ★Zintegrowane podwójne kamery widzenia z przodu i z tyłu: położenie kontroli i trasę kontroli elementów powietrznych można monitorować i regulować w czasie rzeczywistym na ziemi, zapewniając kontrolowalną trajektorię kontroli.
• Silne odciąganie magnetyczne, duże obciążenie, wysokie bezpieczeństwo: wykorzystanie rzadkoziemkowego, trwałego koła magnetycznego o wysokiej wytrzymałości, może być mocno adsorbowane na powierzchni materiałów ferromagnetycznych (gdy stacjonarny przez siłę roboczą jest również trudny do wyciągnięcia),To znaczy...Jest on również wyposażony w urządzenie zapobiegające upadkom, aby zapobiec przypadkowym upadkom.
• Różnorodność pozycji ruchowych: Bezpieczne jest poruszanie się po powierzchni materiałów feromagnetycznych w różnych pozycjach, takich jak pionowa, pozioma (powyżej i poniżej), nachylona i odwrócona.
• Wysoka precyzja ruchu: przyjmując tryb napędu dualnego silnika o dużej mocy, może precyzyjnie ruszać do przodu i do tyłu oraz kierować; wyposażony w wysokoprecyzyjny koder może realizować precyzyjne do poziomu milimetrowego wykrywanie zaprogramowanych kroków,i może dokładnie ustawić odstęp kroków i uderzenie wzdłużnego postępu i cofania.
• Elastyczna i pomysłowa konstrukcja nadwozia: kompaktowy rozmiar, niewielki promień obrotowy; przy pomocy uchwytu można go łatwo przenosić, umieszczać, recyklować.
• ★Funkcja kierowania ukierunkowanego na ruch: Dzięki funkcji makro nadzoru wideo można obserwować w czasie sytuację wideo w badanej powierzchni.
• ★Z funkcją pozycjonowania z odległości (błąd pozycjonowania ≤30 mm), (opcjonalna) funkcja oznaczania wad, wygodna do powtarzania obserwacji podejrzanych obszarów.
• ★Z elektrycznym mechanizmem podnoszenia sondy, sonda może być podniesiona podczas przekraczania przeszkód, takich jak spawania i wybrzuszenia, aby uniknąć zatrzymania.
• Profesjonalnie zaprojektowany "skanujący mechanizm zaciskania" zapewnia stabilność sprzężenia przemieszczania i sondy.
• Dzięki specjalnym przewodom, wybuchoodpornym wtyczkom i urządzeniom zabezpieczającym przed wyciekiem ma wysoki poziom bezpieczeństwa elektrycznego.
• EMAT i inne moduły obwodów na ciele robota są zamknięte w osłoniętym pudełku, aby zapobiec wejściu wody, żelaza i innych obcych przedmiotów.
• Przenośny stojak kablowy zawiera wyjmowany, wysokiej jasności (widoczny na światło słoneczne),Panel kontrolny przemysłowy o wysokiej rozdzielczości, uwzględniający środowisko operacyjne i warunki użytkowania w terenie.
• Całkowicie zaprogramowane sterowanie ruchem i równoległe przetwarzanie synchroniczne: dane ultradźwiękowe, dane obrazowe i dane o odległości podróży mogą być uzyskiwane jednocześnie,które mogą zapewnić synchronizację i dokładność danych i zapisów, a także znacznie zwiększyć wydajność pracy.
• Oprogramowanie obsługujące komputer główny posiada moduły funkcjonalne do interakcji między człowiekiem a komputerem, zarządzania użytkownikiem, wprowadzania parametrów, tworzenia raportów i ich wywozu/drukowania, utrzymania danych i tworzenia kopii zapasowych,dzienniki operacyjne, pomoc online i tak dalej.
  1. Parametry techniczne
• Głośnik: CPU≥ i5/4GHz quad-core, wysokiej klasy przemysłowy płaski panel, wysokiej jasności wyświetlacz HD 10,6 cala (może być dostosowany), standardowy dysk twardy o dużej prędkości 500G (rozszerzalny), ochrona IPX3.
• Kabel sterujący (odległość pełzająca): 30 m (może być dostosowany ≤ 50 m)
• ruch w ruchu: ustawianie prędkości trzeciego biegu (niska prędkość 20 mm/s, średnia prędkość 50 mm/s, duża prędkość 100 mm/s), może szybko przemieszczać się do pozycji wykrywania lub wycofywać się na ziemię;Zdolność przekraczania przeszkód wypukłej drabiny ≤4 mm
• ★Mniejszy promień krzywizny powierzchni obrabiarkę R: zewnętrzny wzdłużny ruch osiowy rury ≥85 mm, zewnętrzny ruch obwodowy rury ≥110 mm;ruch wewnętrznej osi wzdłużnej rury ≥ 250 mm, wewnętrzny ruch obwodu rury ≥850 mm; zewnętrzny ruch kuli ≥150 mm, wewnętrzny ruch kuli ≥850 mm
• ★Korpus płaszcza (z wbudowanym modułem EMAT): L395×W150×H145mm, o masie około 7,5 kg
• Kontroler: L220×W145×H60mm, 3,5 cala 640×480 pikseli wyświetlacz dotykowy, waga około 0,4 kg
• Nadzór wideo (kontrola wizualna)
• Źródło oświetlenia: źródło oświetlenia LED o wysokiej jasności, 5 poziomów regulacji
• ★Kamera przednia: kolor CMOS, dynamiczne i statyczne piksele 2 miliony /1920×1080, maksymalny kąt widzenia obrazu 90°, zoom optyczny 10×, połączona platforma obrotowa: obrót w górę i w dół 180°, obrót w lewo i w prawo 60°
• ★Kamera tylna: kolor CMOS, dynamiczne i statyczne piksele 3 miliony /2304×1296, kąt widzenia 90°
• Zasilanie: jednofazowe AC100~240V, 50/60Hz, zużycie energii ≤200VA
• Temperatura -10°C~+50°C, wilgotność ≤85%R.H.
• ★(nieobowiązkowe)funkcja wysokiej temperatury:
• -10~+50°C: ciągła praca, bez specjalnego chłodzenia
• 50~150°C: pionowe, poziome zawieszenie, nachylenie, stojąc w dłoni i inne pozycje (właściwe), każdy czas pracy ≤3h @50~100°C, ≤2h @100~150°C, odstęp chłodzenia ≥1h;pozioma pozycja skłonna do pieczenia (największa intensywność pieczenia), każdy czas pracy ≤2h @50~100°C, ≤1h @100~150°C, odstęp chłodzenia ≥1h.
• Jednostka pomiaru grubości EAMT
  1. Funkcjonalne cechy
• ★Nie ma potrzeby polerowania powierzchni, przenikania powłoki antykorozyjnej i rdzy oraz nie ma potrzeby łączenia.
• ★Pomiar grubości może przenikać korozję powierzchniową, farbę, ochronę przed korozją i inne powłoki o grubości do 4 mm.Wartość grubości obiektów metalowych wyświetlana przez instrument nie musi uwzględniać obliczenia grubości powłoki.
• ★Nieperpendykularność pomiaru (przetwornik/sonda do linii normalnej przedmiotu podlegającego badaniu) wynosi do ±25^o, co wymaga mniej prostopadłości po umieszczeniu sondy.
• Wyniki pomiarów grubości mogą być wyświetlane w postaci wartości cyfrowych, w postaci skanu A, w postaci obrazu skanu B opartego na czasie oraz w postaci obrazu skanu B opartego na odległości (kodujący).
• ★Wykorzystując specjalistyczny inteligentny algorytm, istnieją trzy tryby pomiaru grubości: tryb automatyczny, tryb ręczny pojedynczej bramy (tryb pojedynczego szczytu), tryb ręczny podwójnej bramy (tryb od szczytu do szczytu).Znacznie zmniejsza wpływ czynników ludzkich i upraszcza działania.
• Wbudowana baza danych podstawowej prędkości fali cięcia materiału i może dostosować wartość prędkości fali cięcia.
  1. Parametry techniczne
• Miara grubości: dokładność 0,04 mm, zakres 2 ~ 120 mm ( stalowy)
• ★Rozstaw pracy / podnoszenie: ≤ 4 mm
• ★Nieperpendykularność pomiarowa (normalna dla przetwornika/sondu w stosunku do przedmiotu badanego): ±25^o
• Zakres prędkości dźwięku1000~9999 m/s, przyrost regulacyjny 1 m/s
• Funkcja bramy: brama automatyczna, brama pojedyncza ręczna, brama podwójna ręczna
• Sonda ultradźwiękowa elektromagnetyczna: słabi lub mniej trwałe magnesy, wchłanianie magnetyczne≤15N, okrągła Φ30× wysokość 44mm, masa≤80g
• Temperatura pracy: -10~+50°C
• Oprogramowanie do analizy pomiarów
• ★Równoczesne wyświetlanie grubości, wyników skanu A, Bs
• Bezpośrednio wydany zapis badania, ★lista wartości grubości, aby ułatwić analizę i przetwarzanie danych
• Kompatybilny z systemem operacyjnym Win7~11 (32/64 bit)

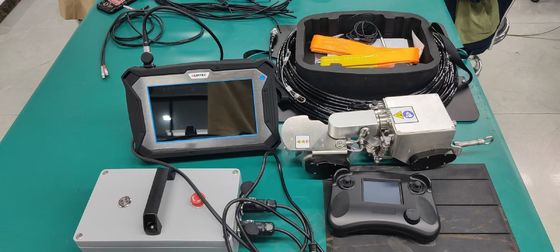

• 4Lista opakowań
• Test host ((PC i oprogramowanie) 1 zestaw
• TG-M70C dwukołowy magnetyczny chwytak

• (włącznie z modułem pomiaru grubości i wideo) 1 zestaw

• Zestaw zasilania i sterowania 1 sztuk
• Kontroler 1 Piece
• Mechanizm oznakowania wad 1 sztuk (nieobowiązkowe)
• Kabel sterujący 1 zestaw
• Standardowy blok badawczy (okólnik ze stali węglowej Φ20 × grubość 10 mm) 1 sztukę
• Pozostałe akcesoria (magnetyczne podkładki demontażowe itp.) 1 zestaw
• Wstrzykiwacz do upadku sznurka bezpieczeństwa 1 sztuk
• Podręcznik obsługi1 Książka
• Raport z badania fabrycznego1 egzemplarz
• Pudełko transportowe przeciwwirusowe1 sztukę
