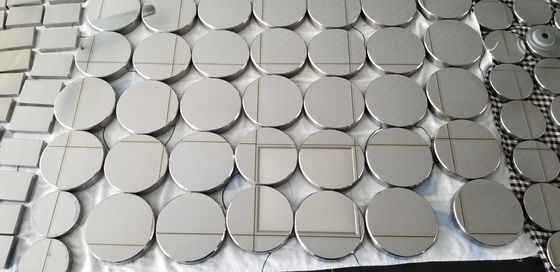

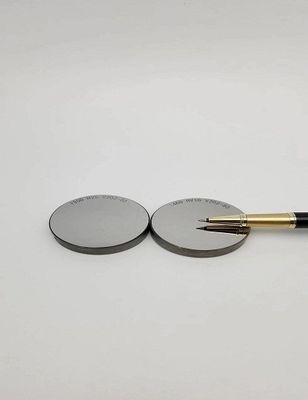

NDT Bloki twardości dla stanowisk typu Brinell Rockwell Vickers Tester twardości

NDT Bloki twardości dla testerów twardości typu Brinell Rockwell Vickers

Blok twardości Brinella.

• • Celem: Jest stosowany do corocznej pośredniej weryfikacji i kalibracji urządzeń do badania twardości Brinella, a także do cyklistycznych (codziennych) kontroli urządzeń do badania twardości.
  • Opis: Zwykle wykonany z aluminium o twardości poniżej 200 Brinell. Powierzchnia może być błyszcząca - polerowana lub matowa. Blok twardości jest prostokątny, o wymiarach 150 mm x 125 mm x 16 mm,i jest dostępny w skali Brinella od 2.5/62,5 do 10/3000, o wartości twardości około 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB.Jest wyposażony w certyfikat UKAS zgodnie z normami ISO 6506 - 3 i ASTM E10.

    Rodzaj	Zakres wartości
    Rockwell	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70 HRB
    	45-55HRB(Miedź)
    	30-40 HRB ((Miedź)
    	90-100 HRF
    	80-90 HRF ((Miedź)
    Plast Rockwell	70-94HRE(Miedź)
    	100-120HRL(Miedź)
    	85-100HRM(Miedź)
    	114-125HRR(Miedź)
    Powierzchniowy Rockwell	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    Brinell	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    Vickers	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    Mikro-Vickers	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• Blok twardości Rockwell
  • Celem: Używane do kalibracji i weryfikacji dokładności testerów twardości Rockwell. Różne skali twardości Rockwell (takie jak HRA, HRB, HRC itp.) wymagają odpowiednich bloków twardości do kalibracji.
  • Zasada: W badaniu twardości Rockwella do naciśnięcia na powierzchnię materiału wykorzystuje się różne wkładki i obciążenia.Pomiar różnicy głębokości odchylenia pod działaniem wstępnego obciążenia i całkowitego obciążenia, otrzymuje się wartość twardości Rockwella. Blok twardości stanowi standardowy punkt odniesienia do głębokości odchylenia dla tego pomiaru.
• Blok twardości Vickers
  • Celem: Używany do kalibracji i weryfikacji testerów twardości Vickers.
  • Zasada: W badaniu twardości Vickers używa się diamentowego wciągacza o kącie 136° między przeciwległymi stronami do naciśnięcia próbki.Wartość twardości jest przedstawiana przez dzielnik obciążenia dzielony przez powierzchnię wcięciaBlok twardości Vickers ma znaną wartość twardości, a porównując rozmiar wgłębienia i obciążenie bloku twardości ze standardową wartością,dokładność testownika twardości może być oceniona
