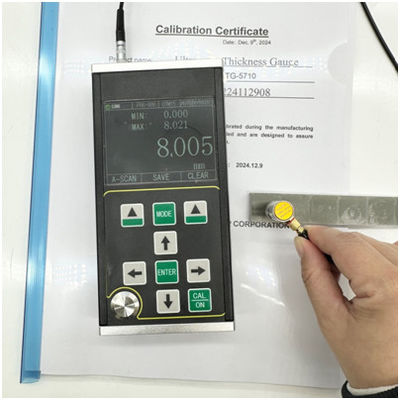

TG-5710 to zupełnie nowy przenośny wysokoprecyzyjny cyfrowy ultradźwiękowy miernik grubości z skanem A / B. Przyjmuje zasadę pomiaru grubości ultradźwiękowej w oparciu o odbicie impulsu.Jest odpowiedni do pomiaru grubości materiału, który może sprawić, że fala ultradźwiękowa rozprzestrzenia się w nim z stałą prędkością i uzyskać odbicie z jego plecówRozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarów wynosi 0,10 mm (w stali).
Z drugiej strony może monitorować stopień rozrzedzania rur i naczyń ciśnieniowych w sprzęcie produkcyjnym po korozji podczas użytkowania.Może być używany w ropie naftowej., przemysł chemiczny, metalurgia, budowa statków, lotnictwo, energia i inne dziedziny.
Produkt ten spełnia następujące normy: Specyfikacja kalibracyjna dla ultradźwiękowego miernika grubości (JJF 1126-2004).
Główne cechy funkcji
● Ten produkt posiada tryb skanu A, tryb skanu B i tryb wyświetlania numerycznego;
● Zakres pomiarów jest szeroki, przyjmuje się unikalną technologię "wielokrotnego echo" do pomiaru ultracienkiej części o minimalnej grubości pomiaru 0,10 mm (stal);
● Ten produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; rozdzielczość powtarzania może osiągnąć ± 0,002 mm;
● Ma funkcje penetracji powłoki i pomiaru echo-to-echo, który służy do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
● Wielokrotne tryby pomiaru: tryby mb-e, E-E i me-e spełniają wymagania pomiaru tradycyjnych grubości obróbki; tryb cienki umożliwia pomiar cienkich części
● Tryby numeryczne obejmują: tryb wartości grubości konwencjonalnej, tryb różnicy/skrócenia i tryb wartości maksymalnej
● Dwa tryby wzmocnienia: automatyczne / ręczne
● Można ustawić ręczne i automatyczne wyłączenie, z funkcją oszczędności energii
● Wspiera różnorodne sondy, w tym sondę podwójnego kryształu i sondę jednokrystałową, a także sondę o wysokiej częstotliwości do 20 MHz
● Wspiera magazynowanie masowe i może jednocześnie przechowywać 100000 wartości grubości, 500 grup fal A-scan i 500 grup fal B-scan

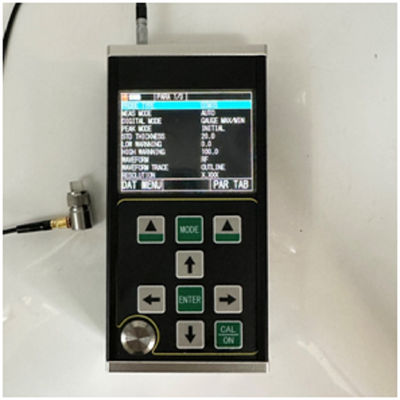

● Duży, 3,5 cali kolorowy wyświetlacz TFT-LCD o rozdzielczości 320x240 (QVGA)
● Posiada różnorodne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i tryby kalibracji ręcznej,i może kalibrować prędkość dźwięku i sondy pozycji zerowej w tym samym czasieWspiera korektę ścieżki w podwójnej sondzie kryształowej
● Wspiera konwersję metrycznego i brytyjskiego systemu; może przełączać się między jednostkami milimetrowymi a calimi
● Wspiera menu w języku angielskim
Materiały stosowane
TG-5710 nadaje się do pomiaru grubości metali (takich jak stal, żelazo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókien szklanych i innych dobrych przewodników ultradźwiękowych,na powierzchni płyty, powierzchnia rur i krzywej.
Podstawowe zasady
Zasada pomiaru grubości ultradźwięków jest podobna do pomiaru fal świetlnych.Kiedy dotrze do interfejsu materiałuGęstość zmierzonego materiału określa się poprzez dokładne pomiar czasu rozprzestrzeniania się ultradźwięków w materiale.
