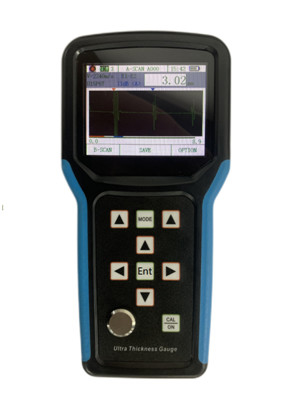

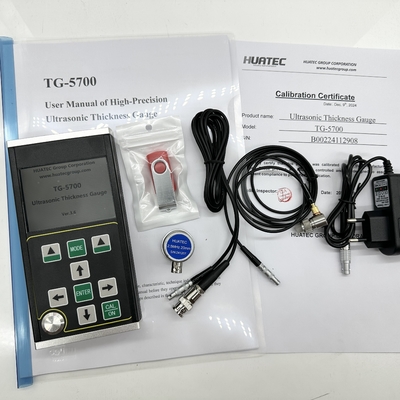

TG-5700 A/B Scan 0.100-1800mm Ultrasonograficzny Miernik Grubości o Dużym Zakresie
TG-5710 to nowy, ręczny, precyzyjny, cyfrowy miernik grubości ultradźwiękowej z funkcją skanowania A/B. Wykorzystuje zasadę pomiaru grubości ultradźwiękowej opartą na odbiciu impulsu. Nadaje się do pomiaru grubości materiału, w którym fale ultradźwiękowe mogą rozprzestrzeniać się ze stałą prędkością i odbijać się od jego tyłu. Rozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarowy to zaledwie 0,10 mm (stal).
Produkt ten może dokładnie mierzyć płyty i części poddane obróbce. Z drugiej strony, może monitorować stopień ścieńczania rur i zbiorników ciśnieniowych w urządzeniach produkcyjnych po korozji podczas użytkowania. Może być stosowany w przemyśle naftowym, chemicznym, metalurgicznym, stoczniowym, lotniczym, energetycznym i innych dziedzinach.
Produkt ten jest zgodny z następującymi normami: Specyfikacja kalibracji dla ultradźwiękowych mierników grubości (JJF 1126-2004).
Parametry specyfikacji
| Pozycja |
TG-5710 |
| Typ sondy |
Sonda jednokryształowa / sonda dwukryształowa |
| Zakres pomiarowy (stal 45#) |
0,15 mm – 1800 mm |
| Błąd wskazań (＜10mm) |
±0,005 mm |
| Błąd wskazań (≥10mm) |
±0,1% |
| Błąd powtarzalności |
±0,001 mm (test własny) |
| Stabilność wskazań |
Zastosowano technologię przejścia przez zero i wielu odbić, aby zapewnić, że wartość pomiaru grubości nie jest wpływana przez siłę echa, współczynnik tłumienia materiału, wzmocnienie i wysokość bramki, oraz ma wysoką stabilność pomiaru i niezawodność. |
| Częstotliwość pomiaru |
4 Hz, 8 Hz, 16 Hz |
| Rozdzielczość |
0,1 mm, 0,01 mm, 0,001 mm (0,01 cala, 0,001 cala, 0,0001 cala) |
| Generator impulsów |
Zastosowano emisję ujemnej fali prostokątnej, a szerokość impulsu i napięcie są automatycznie dopasowywane do sondy. |
| Zakres prędkości dźwięku |
400-19999 m/s |
| Blok kalibracyjny |
4 mm (stal) |
| Automatyczne wyłączanie |
Można wybrać 5 minut, 10 minut, 20 minut i ręczne wyłączanie. |
| Kalibracja sondy |
Kalibracja jednopunktowa, kalibracja wielopunktowa |
| Wzmocnienie |
Automatyczna regulacja wzmocnienia, ręczna regulacja wzmocnienia |
| Zakres wzmocnienia |
0~70dB |
| Tryb detekcji |
Częstotliwość radiowa (RF), dodatnia półfala (POS), ujemna półfala (NEG), pełna fala (FULL) |
| Tryb pomiaru |
(1) MB-E: tryb pomiaru oparty na czasie przejścia od echa początkowego do pierwszego echa dna; (2) E-E: tryb pomiaru przenikania powłoki, opcjonalne jest dowolne echo Em–En; (3) ME-E: tryb pomiaru wielu odbić; (4) THIN: tryb pomiaru cienkich ścianek; |
| Tryb numeryczny |
Tryb wartości grubości, tryb różnicy / redukcji, tryb wartości maksymalnej / minimalnej |
| Tryb skanowania A |
Dostępne |
| Tryb skanowania B |
Dostępne |
| Wskazanie sprzężenia |
Dostępne |
| Wskazanie baterii |
Dostępne |
| Język |
Angielski |
| Jednostka |
mm/cal |
| Obsługa menu |
Dostępne |
| Funkcja oprogramowania |
Dynamiczne ustawianie bramki, ustawianie wygaszania (Blank), ustawianie wygaszania echa (E-blank), zamrażanie echa, translacja i skalowanie echa |
| Funkcja przechowywania |
Może przechowywać 100 000 grubości (100 grup, 1000 w każdej grupie), 500 grup przebiegów A-scan i 500 grup przebiegów B-scan jednocześnie. |
| Aktualizacja programu hosta |
Dostępne |
| Wyświetlacz |
3,5 "QVGA (320 × 240) kolorowy ekran TFT-LCD |
| Transmisja danych |
Obsługuje komunikację szeregową USB3.0 i przesyła dane do komputera. |
| Temperatura pracy |
-10℃～＋50℃; Ze specjalnymi wymaganiami może osiągnąć - 20 ℃; |
| Napięcie robocze |
Wymagane są cztery baterie AA nr 5. Gdy zasilanie jest niewystarczające, pojawia się komunikat o niskim napięciu. |
| Wymiar całkowity |
204 x 100 x 36 (mm) |
| Całkowita waga |
310 g (bez baterii) |
| |
|
Główne cechy funkcjonalne
Produkt ten posiada tryb skanowania A, tryb skanowania B i tryb wyświetlania numerycznego;
● Zakres pomiarowy jest szeroki, a unikalna technologia "wielu odbić" jest stosowana do realizacji pomiaru ultracienkich części, z minimalną grubością pomiaru 0,15 mm (stal);
● Produkt ten może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; Rozdzielczość powtarzalności może osiągnąć ± 0,002 mm;
● Posiada funkcje przenikania powłoki i echa do pomiaru echa, które są używane do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
● Wiele trybów pomiaru: tryby mb-e, E-E i me-e spełniają pomiar konwencjonalnych grubych przedmiotów obrabianych; Tryb cienki realizuje pomiar cienkich części
● Tryby numeryczne obejmują: konwencjonalny tryb wartości grubości, tryb różnicy / redukcji i tryb wartości maksymalnej
● Dwa tryby wzmocnienia: automatyczne wzmocnienie / ręczne wzmocnienie
● Ręczne wyłączanie i automatyczne wyłączanie można ustawić z funkcją oszczędzania energii
● Obsługuje różne sondy, w tym sondę dwukryształową i sondę jednokryształową, i obsługuje sondę wysokiej częstotliwości do 20 MHz
● Obsługuje masowe przechowywanie i może przechowywać 100000 wartości grubości, 500 grup przebiegów A-scan i 500 grup przebiegów B-scan jednocześnie
● Duży 3,5-calowy kolorowy wyświetlacz TFT-LCD o wysokiej rozdzielczości 320x240 (QVGA)
● Posiada różne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i ręczne tryby kalibracji i może kalibrować prędkość dźwięku i pozycję zerową sondy w tym samym czasie; Obsługuje korekcję ścieżki V sondy dwukryształowej
● Obsługuje konwersję systemu metrycznego i brytyjskiego; Można przełączać między jednostkami milimetrów i cali
● Obsługuje wyświetlanie w języku angielskim
Materiały, które można zastosować
Nadaje się do pomiaru grubości metali (takich jak stal, żeliwo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókna szklanego i innych dobrych przewodników ultradźwiękowych.
Podstawowe zasady
Zasada pomiaru grubości ultradźwiękowej jest podobna do pomiaru fali świetlnej. Impuls ultradźwiękowy emitowany przez sondę dociera do mierzonego obiektu i rozchodzi się w obiekcie. Kiedy dociera do interfejsu materiału, odbija się z powrotem do sondy. Grubość mierzonego materiału jest określana przez dokładne mierzenie czasu propagacji ultradźwięków w materiale.
Opcjonalna sonda:
| Sonda dwukryształowa TS400 |
10 MHz |
5 mm |
0,5-50 mm |
| Sonda dwukryształowa TS500 |
5 MHz |
5 mm |
1,0-65 mm |
| Sonda dwukryształowa TS510 |
5 MHz |
10 mm |
1,0-500 mm |
| Sonda jednokryształowa DTM15 |
15 MHz |
6 mm |
0,15-22,5 mm |
| Sonda jednokryształowa DTM7.5 |
7,5 MHz |
6 mm |
0,5-22,5 mm |
| Sonda jednokryształowa DTM10 |
10 MHz |
6 mm |
0,3-22,5 mm |
| Sonda jednokryształowa DTM5 |
5 M |
6 mm |
1,0-22,5 mm |
| Sonda jednokryształowa BD510 |
10 MHz |
10 mm |
1-1000 mm |
| Sonda jednokryształowa BD212 |
2 MHz |
12 mm |
4-1800 mm |
| Kabel sondy dwukryształowej |
|
| Kabel sondy jednokryształowej |
|
