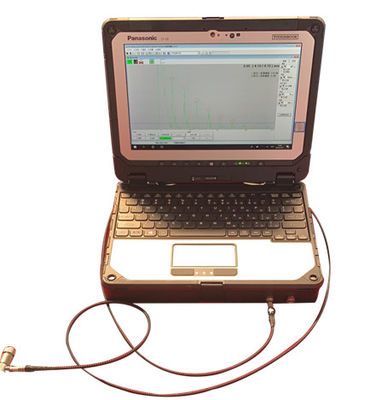

Zintegrowany system ultradźwiękowych badań punktów spawania w motoryzacji HFD-SW30

Parametry techniczne

1. Temperatura przechowywania: -51+ 71 ° C

2. Temperatura pracy: -29+ 63 ° C

3. Wymiary zewnętrzne: 25 × sto osiemdziesiąt trzy × 85 mm

4. Waga: około 1,98 kg

5. Poziom ochrony: spełnia amerykański standard wojskowy MIL-810G, a poziomy wodoodporności i pyłoszczelności sięgają standardu IP65

Odporny na wstrząsy/uderzenia/odporny na szeroki zakres temperatur, przechodzi test upadku z wysokości 120 cm, klawiatura wodoodporna

6. Odporność na uderzenia: maksymalnie 0,15 grama/11 milisekund, zgodnie ze standardem IEC60068-2-27

7. Odporność na wibracje: 5-150 Hz, maksymalnie 2 gramy, 1 oktawa na minutę, zgodnie ze standardem IEC60068-2-6Fc

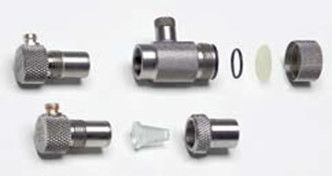

8. Interfejs sondy: LEMO 00 lub Microdot

9. Interfejs wejścia/wyjścia urządzenia: port magistrali rozszerzeń

10. Interfejs zasilania: zasilacz

11. USD: 3.0

12. Zasilanie robocze Napięcie robocze: 5V DC, dostarczane przez wbudowany interfejs komputera

13. Zasilanie enkodera: zewnętrzne zasilanie 100-230 V; zasilanie prądem zmiennym; Maksymalna moc 5W

14. Pobór mocy: maksymalny pobór mocy 2,5W

15. Typ impulsu ultradźwiękowego: impuls fali ostrej

16. Częstotliwość powtarzania PRF: wartość maksymalna 1000 Hz, 3 tryby (w zależności od zakresu kalibracji), ciągły zakres regulacji 8-1000 Hz, nieciągła sekwencja impulsów, napięcie wzbudzenia: maksymalnie 400 V

17. Kondensator ładowania: 1 nF, 220 pF

18. Czas narastania fali początkowej:<15nS

19. Ni: 50 omów, 1000 omów

20. Tryb sondy (TR): włącz/wyłącz, penetracja

21. Ustaw i oceń zakres kalibracji: minimum 0-2,5 mm, 0-0,1 cala (w stali); Maksymalnie 0 do 9700 mm, 0 do 381 cali (w stali)

22. Zakres prędkości dźwięku: 500~15000 m/s, 0,02~0,59 "/ μ S; Posiada kompletną i edytowalną listę materiałów

23. Przesunięcie impulsu: -10~1500 mm; - 0,39~50 "(w stali)

24. Opóźnienie sondy: 0~100 μ S

25. Zakres częstotliwości: 0,5~20 MHz (-3 dB); 4 filtry

26. Zakres częstotliwości powtarzania: 1-1000 Hz; Regulowany automatycznie lub ręcznie

27. Wzmocnienie: 110 dB, regulowany krok 0,5/1/2/6 dB

28. Tryb pracy: typ odbicia impulsu, podwójny kryształ, z późniejszą penetracją

29. Wykrywanie: pełna fala, dodatnia półfala, ujemna półfala, częstotliwość radiowa RF (maksymalnie 150 mm/5,9 "w stali)

30. Tłumienie: 0-90% liniowe

31. DAC/TCG: DAC ma maksymalnie 16 punktów danych (reflektor odniesienia), zakres dynamiczny 37 dB i maksymalne nachylenie 6 dB/ μ S; 3 regulowane krzywe; Możliwość konwersji do trybu TCG (korekcja wzmocnienia w czasie) (poziomy próg rejestracji); Spełnia krajowe i międzynarodowe standardy testowania

32. DGS: DGS rejestruje krzywą efektywnej równoważnej wielkości odbicia wszystkich sond z funkcją DGS; Można ustawić jako DAC lub TCG; Metoda oceny może być wyświetlana jako wartość dB związzana z krzywą, równoważną średnicą lub poziomem oceny (JIS); Tłumienie prędkości dźwięku i korekcja transmisji; Reflektory odniesienia można wybrać jako otwory z płaskim dnem, otwory poziome lub duże płaskie dna

33. Brama monitorująca: 2 niezależne bramki monitorujące, z szerokością bramki przekraczającą maksymalny zakres kalibracji; Ocena opiera się na skanie A; Alarm bramki: zamknięty, synchroniczny, asynchroniczny; Logika: i/lub alarm akustyczny

34. Pomiar odległości: Może mierzyć odległość między stroną fali lub szczytem echa w niezależnej bramce (bramka A lub bramka B) a punktem zerowym; Lub zmierzyć różnicę odległości między echami między bramkami: Bramka B - Bramka A

35. Rozdzielczość pomiaru: Maksymalna ścieżka dźwiękowa/stopień w czasie wynosi 12,6 mm: 0,01 mm; Lub 0,2% szerokości pełnego ekranu

36. Rozdzielczość pionowa: 0,5% wysokości pełnego ekranu lub 0,2 dB

37. Digitalizacja skanu A: 1024 × 1024 pikseli

38. Zamrażanie wyświetlacza: statyczne zamrażanie skanu A, dynamiczne zamrażanie skanu A (szczyt, sygnał dynamiczny w czasie rzeczywistym), ze średnim zamrażaniem 2-3 cykli impulsów ultradźwiękowych

39. Porównanie echa: jednoczesne wyświetlanie bieżącego sygnału dynamicznego i uzyskanego sygnału skanu A

40. Język: niemiecki, angielski, francuski, hiszpański, chiński, japoński

41. Jednostka: milimetry, cale, subtelne

42. Przechowywanie danych: Baza danych może zapisywać i zarządzać ustawieniami instrumentu, zadaniami testowymi i wynikami testów; W tym skan A, DAC i adnotacje tekstowe; I importować arkusz kalkulacyjny Microsoft Excel; Pojemność pamięci jest ograniczona rozmiarem dysku twardego.
