TG-8000 Ultrasonowy tester głębokości dla warstwy utwardzonej indukcją
Wydarzenia:
Obróbka twardniania powierzchni może poprawić odporność na zużycie i wytrzymałość na zmęczenie elementów poddanych naprężeniom dynamicznym.głębokość zatwardziałaGłębokość warstwy utwardzonej jest ważnym wskaźnikiem jakości w procesie utwardzania powierzchni.jakość procesu utwardzania może być zapewniona jedynie metodami testowania losowegoTa metoda nie tylko uszkadza komponenty, marnuje czas, ale również ma wysoki koszt.
|
Wydajność wykrywania głębokości warstwy twardzieli
|
Przedmiot mierzony |
Głębokość warstwy hartowanej indukcyjnie |
| Zakres pomiarów |
0.7 15 mm |
| Rozdzielczość pomiaru |
00,1 mm |
| Powtarzalność pomiarów |
± 0,1 mm (na jedno miejsce) |
| Wrażliwość |
80 dB lub więcej (5 MHz wąskie pasmo) |
| Zwiększenie prędkości regulowane |
Maksymalnie 120 dB Min 0.1 dB |
| Częstotliwość środkowa odbioru wzmocnienia |
1-20 MHz |
| Liniowość pionowa |
W granicach ±2,8% |
| Liniowość pozioma |
W granicach ±0,6% |
| Ładowarka AC |
AC 65W wejście do szybkiego ładowania 100 ?? 240V±10% 50/60Hz±3Hz |
| Akumulator |
Baterie litowo-jonowe |
| Czas ładowania |
1.5h |
| Czas pracy |
Około 12h ((Zależy od warunków użytkowania przez użytkownika) |
| Temperatura otoczenia |
0°50°C ((w czasie pracy) -20°60°C ((w czasie przechowywania) |
| Wyświetlacz i rozmiar ekranu |
5Ekran LCD HD o wymiarze 0,0 cala |
| Wymiary zewnętrzne ((mm),waga ((g) |
183 mm ((W) × 113 mm ((H) × 45 mm ((D) 780 g |
| Interfejs zewnętrzny |
Karta pamięci SD |
| Port transmisji danych typu c |
Rozwiązanie:

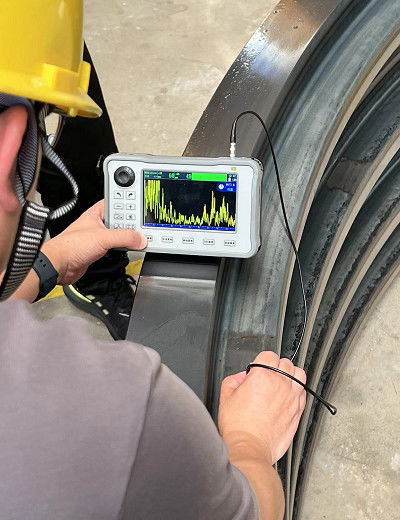

Nasza firma wykorzystuje szybką, nieniszczącą metodę ultradźwiękową do pomiaru głębi utwardzonych warstw.i zapewnić, aby produkt był zawsze wysokiej jakości poprzez dostosowanie procesu produkcji w czasieInstrument może zoptymalizować parametry produkcyjne, skrócić czas bezczynności maszyny po wymianie czujnika indukcyjnego,realizować funkcję szybkiego sterowania produkcją i zarządzania dobrą jakością.
Nasz sprzęt:
Urządzenie wykorzystuje następującą zasadę: twardnia warstwa nie jest prawie odporna na fale ultradźwiękowe,natomiast materiały, które nie zostały poddane hartowaniu będą rozpraszać dużą ilość fal ultradźwiękowychSystem wykrywający rejestruje sygnał odwrotnego rozpraszania i przetwarza go za pomocą naszych elektronicznych elementów pomiarowych.można uzyskać ostateczną głębokość hartowania materiału.
Cechy
● W procesie produkcji można włączyć urządzenia pomiarowe.
● Dokładność pomiaru jest bardzo wysoka: błąd w określeniu wartości głębokości powierzchni wynosi około ± 0,1 mm (metoda metalograficzna)
● Szybkie uzyskanie wyników pomiarów: każde pomiar zajmie tylko kilka sekund.
● Duża liczba części można szybko ocenić.
● Dzięki zastosowaniu różnych klinów można mierzyć przedmioty o różnych rozmiarach.
● Urządzenie może swobodnie poruszać się (całkowita masa: 780 g).
● Parametry można łatwo regulować zgodnie z wymaganiami klienta.
Parametry techniczne
●Przetwornik pulsu ultradźwiękowego
● Ultradźwiękowa częstotliwość odbioru: 1 ‰ 20 MHz.
●Dwa kanały odbioru i wysyłki.
●Proces przetwarzania środowiska sygnału.
●Przez specjalne klinie uzyskuje się sprzężenie akustyczne.

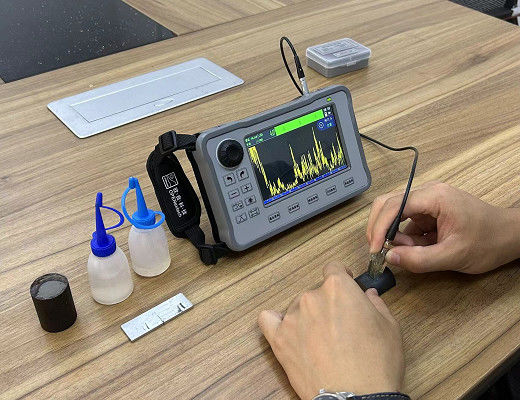

Standardowa konfiguracja
| Numer seryjny |
Nazwa |
Ilość |
| 1 |
Gospodarz |
1 |
| 2 |
Proba |
1 |
| 3 |
Linia sondy |
1 |
| 4 |
Włókno |
1 |
| 5 |
Szybkie ładowanie |
1 |
| 6 |
Czynnik sprzęgający butelkę podzieloną i próbka kalibracyjna |
Każdy 1 |
| 7 |
Kabel zasilający |
1 |
| 8 |
Podręcznik |
1 |
| 9 |
Certyfikat |
1 |
| 10 |
Karta gwarancyjna |
1 |
Opcjonalna konfiguracja
Bloki klinowe, które mogą być dostosowywane do różnych kształtów przedmiotu
