System pomiaru grubości kabla kontrolnego wykrywania magnetycznego pełzania korozyjnego o długości 25 m z prędkością pomiaru 16-1 razy/s

System pomiaru grubości korozji magnetycznej

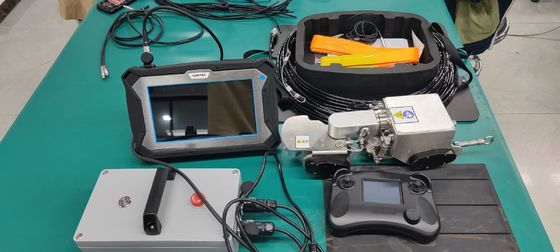

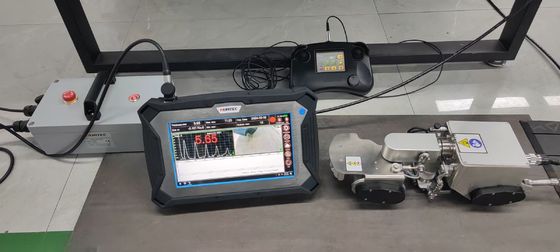

1. Konfiguracja

2. Krótkie wprowadzenie

• Ten systemnie wymaga rusztowania, nie wymaga polerowania warstwy antyseptycznej, bez żadnego środka sprzęgającego..
• Używając rzadkoziemkowego koła magnetycznego, nawet w przypadku nieoczekiwanej awarii zasilania, nie spadnie z wykrytej powierzchni.ruchy pionowe i odwrócone w wielu postaciach na powierzchni komponentów ferromagnetycznych.
• Zainstalować sondę grubości ultradźwiękowej elektromagnetycznej do szybkiego przesiewania i pozycjonowania przed erozją ścian
• Dokładne skanowanie obszaru, aby sprawdzić grubość korozji.
• Dopasowanie wyświetlacza skanu A i skanu B
• Wyposażony w kamerę wideo, może w odpowiednim czasie obserwować sytuację wideo na badanej powierzchni.
• System zdalnego sterowania do sterowania kierunkiem skanowania, i można ustawić kierunek skanowania.

3Dwóchkołowe symbole magnetyczne

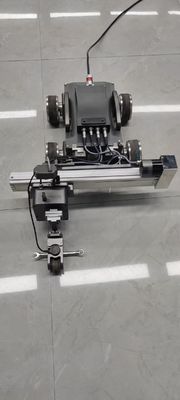

Dwuokołowy czołg magnetyczny to zaawansowany instrument, który może przenosić różnorodne urządzenia do badań nieniszczących.zgromadziła dużą liczbę doświadczeń z rozliczeniami na miejscu w wielu dziedzinach, takich jak petrochemikalia, pot specjalnych inspekcji i energii elektrycznej. może przenosić ultradźwięki elektromagnetyczne w dolnej części rury, łokieć lub trzy ogniwa i inne korozję,Erozja bardziej poważne obszary do wykonania inspekcji lub B pomiaru grubości skanowania, branża zwana ekspertami w zakresie wykrywania korozji rur

Dwuokołowy mechanizm magnetyczny ma następujące cechy: kompaktową strukturę, wysoką elastyczność, odsysanie magnetyczne, wysoką precyzję sterowania, zaawansowaną technologię wykrywania, kompatybilne wykrywanie wideo,i unikalny mechanizm podnoszenia sondyDo automatycznego wykrywania korozji rur, pojemników i płyt

1) Kompaktna struktura i duża elastyczność

Kompaktna i wyrafinowana konstrukcja umożliwia łatwe wykonywanie wykrywania korozji dla różnych rodzajów rur i naczyń ferromagnetycznych.Pociski magnetyczne mają rozmiary 350 mm (długość) × 140 mm (szerokość) × 130 mm (wysokość) i ważą mniej niż 5 kgNiepowtarzalna konstrukcja dwóch kół pozwala swobodnie poruszać się po rurach o długości minimum 100 mm.Minimalny promień obrotu wynosi 400 mm i łokieć z minimalnym promień zgięcia 100 mm można łatwo przejśćW związku z tym zakres ruchu i skanowania dwukołowego pełzania magnetycznego został znacznie rozszerzony.

2) Magnetyczny wysysacz

Jeśli chodzi o konstrukcję, wykorzystuje magnetyczne magnesy ziem rzadkich do wytwarzania wysokiej wytrzymałości magnetów trwałych w dwóch rundach wspinaczki magnetycznej.nie istnieje niebezpieczeństwo upadku nadwozia pojazdu z wykrytej powierzchniDlatego dwukołowy chwytak magnetyczny może bezpiecznie wykonywać skanowanie pozycji poziomej, pionowej i odwróconej. Maksymalne pionowe obciążenie dwukołowego chwytaka magnetycznego wynosi 5 kg,co oznacza, że nie będzie miało wpływu na żaden ruch pionowy podczas ciągnięcia 5 kg wagi.

3) Wysoka dokładność sterowania

Prędkość dwukołowego chwytaka magnetycznego wynosi 0-6 m/min i może przesuwać się z stałą prędkością, dzięki precyzyjnemu koderowi można osiągnąć funkcję ustawiania luki wykrywania,może lepiej spełniać potrzeby wykrywania użytkownikaPrzykładowo klient musi wykonywać proces wykrywania luk co 50 mm w jednym punkcie z tyłu łokcia: sterownik może być programowany,i dwukołowe wspinaczki magnetyczne mogą być obsługiwane i sprawdzane co 50 mmPoprawa wydajności i dokładności wykrywania.

1Parametry techniczne

I ★Kabel sterujący wykrywaniem:25m

l ★Mierzy się minimalny promień krzywizny na powierzchni obiektu: oś wzdłużna≥50 mm, a obwód≥125 mm

l Mierzenie grubości:Dokładność 0,04 mm, zakres 2~120 mm ( stalowy)

l ★odległość robocza / podniesienie: ≤ 4 mm

l ★Nieperpendykularność pomiarowa (normalna dla przetwornika/sondu w stosunku do przedmiotu badanego): ±25^o

l Częstotliwość pobudzenia:3.0~5.0MHz, prędkość pomiarowa: 16~1 razy/s

l Zakres prędkości dźwięku: 1000~9999 m/s, przyrost regulacyjny: 1 m/s

l Funkcja bramy: brama automatyczna, brama pojedyncza ręczna, brama podwójna ręczna

I ★Monitorowanie wideo: zarówno przednia, jak i tylna wizja podwójnych kamer, dynamiczne i statyczne piksele wynoszą 3 miliony /2304×1296

l Próbka magnetyczna o normalnej temperaturze: słaby lub mniej trwały magnes, odciąganie magnetyczne≤15N, kołowe Φ30× wysokość 44mm, masa ≤80g

l ★rozmiar i masa ciała urządzenia do pełzania (ok.: L380×W130×H120mm,6kg)

l Temperatura pracy: -10~+50°C

2Oprogramowanie do analizy pomiarów

l Jednoczesne wyświetlanie wyników skanu grubości, A, B

l Bezpośrednio wydany zapis badania, ★ wykaz wartości grubości, aby ułatwić analizę i przetwarzanie danych

l ★kompatybilny z systemem operacyjnym Win7/10 (32/64 bit)
