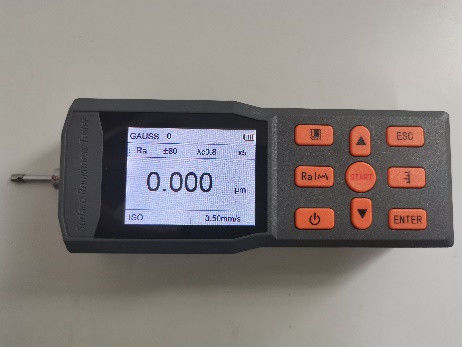

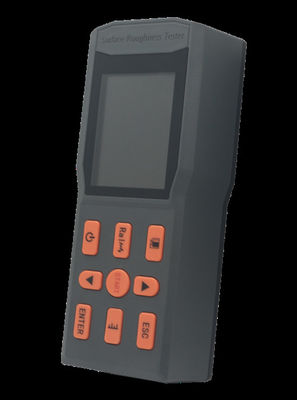

SRT-6450 Ręczny cyfrowy wyświetlacz powierzchniowej grubości
1.Przegląd produktu
To urządzenie do pomiaru grubości powierzchni jest urządzeniem przenośnym odpowiednim do środowisk zakładu produkcyjnego i mobilnych potrzeb pomiarowych.,obliczyć odpowiednie parametry na podstawie wybranych warunków pomiarowych i wyświetlić na wyświetlaczu wszystkie parametry pomiarowe i wykresy konturów.Instrument ten może mierzyć główne parametry najnowszych międzynarodowych norm i w pełni i ściśle przestrzega międzynarodowych normParametry pomiarowe są zgodne z normą krajową GB/T3505 "Geometryczne specyfikacje techniczne produktu - Terminologia,Definicje i parametry struktury powierzchni metody konturów struktury powierzchni" i są zgodne ze standardami Stanów Zjednoczonych, Niemcy, Japonia, Zjednoczone Królestwo i inne kraje.inspekcja towarów i inne działy, szczególnie odpowiedni do kontroli na miejscu dużych części roboczych i linii produkcyjnych, a także kontroli zewnętrznej przez inspekcję, metrologię, inspekcję towarów i inne działy,bez uszkodzenia części obróbkowych.
Zakres pomiarowy przedmiotu: płaszczyzna, zewnętrzna okrągła powierzchnia, stożkowa powierzchnia, otwór wewnętrzny, rowka, zakrzywiona powierzchnia itp. (specjalne powierzchnie muszą być mierzone odpowiednimi czujnikami).
2.Parametry techniczne
| Nazwa |
Zawartość |
| Zakres pomiarów |
Oś Z (pionowa) |
200 μm; |
| Oś X (horyzontalna) |
17.5 mm ((0.71 cala); |
| Rozstrzygnięcie |
Oś Z (pionowa) |
00,002μm±20μm; |
| 00,004μm±40μm; |
| 00,008μm±80μm; |
| Pozycja |
Parametry |
Ra Rz Rq Rt;
Rp Rv R3z R3y Rz(JIS);
R R Rsk Rku Rsm Rmr;
|
| Standardowy |
ISO4287 Międzynarodowy Standard ANSI B46.1 Standard amerykański
DIN4768 niemiecka norma JIS B601 japońska norma
|
| Graficzne |
krzywa współczynnika wsparcia, chropowitość, forma fali filtracyjnej |
| Filtr |
RC,PC-RC,Gauss,DP; |
| Długość próbki (lr) |
0.25,0.8,2.5; |
| Długość oceny (ln) |
Ln=lr×n n=1 ̇5; |
| Czujnik |
Zasada pomiaru |
Induktor różnicowy przemieszczania |
| Stylus |
Diament naturalny, kąt stożka 90°, końcówka połowa 5 μm; |
| Pomiar siły |
< 4 mN; |
| Głowa przewodnika |
Stopienie twarde o promieniu przesuwania 40 mm; |
| Prędkość przesuwania |
lr=0,25,Vt=0,135 mm/S; |
| lr=0,8, Vt=0,5 mm/S; |
| lr=2,5, Vt=1 mm/S; |
| Powrót, Vt = 1 mm/S; |
| Dokładność wskazania |
00,001 μm; |
| Błąd w oznaczeniu |
±(5nm+0.1A)A:Wartość standardowa parametru szablonu wielowierszowego Ra |
| Zmienność wskazań |
Nie więcej niż 3%; |
| Kontur pozostałości |
Nie większe niż 0,01 μm; |
| Zasilanie |
Wbudowany akumulator litowy, naładowany ładowarką DC5V, 2000mA; |
| Wymiary zewnętrzne |
156 mm × 61 mm × 45 mm; |
| Waga |
Około 450 g. |
| Środowisko pracy |
Temperatura: -20°C do 40°C wilgotność: < 90%RH |
| Środowisko przechowywania i transportu |
Temperatura: -40°C do 60°C wilgotność: < 90%RH |
| Akcesoria opcjonalne |
Czujnik zakrzywionej powierzchni, czujnik małych otworów, czujnik głębokiego rowu, przenośnik, adapter, platforma pomiarowa 200 mm, platforma pomiarowa 300 mm z marmuru |
3. Cechy funkcjonalne
*Posiada zintegrowaną konstrukcję mechaniczną i elektryczną, ma kompaktowe rozmiary, lekką wagę i jest łatwy w obsłudze.
*Chip ARM+DSP jest stosowany do sterowania i przetwarzania danych, z wysoką prędkością i niskim zużyciem energii.
*Wieloparametrowe Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
* Duży zakres pomiarów 200 μm.
*320*240 kolorowy wyświetlacz ekranu, wyświetlacz cyfrowy/graficzny; podkreślenie bez kąta widzenia;
* Wyświetlacz jest bogaty w informacje, intuicyjny i może wyświetlać wszystkie parametry i grafiki.
* Kompatybilny z wieloma krajowymi normami, takimi jak GB, ISO, DIN, ANSI i JIS;
* Jest wyposażony w wbudowany akumulator litowo-jonowy i układ sterowania ładowaniem, o dużej pojemności i bez efektu pamięci.
* Istnieje ikona wskazująca pozostałą moc akumulatora, która zachęca użytkowników do naładowania w terminie.
* Może wyświetlać instrukcje dotyczące procesu ładowania, umożliwiając operatorom w dowolnym momencie poznanie poziomu ładowania.
* czas ciągłego pracy przekracza 8 godzin;
*Stopę przechowywania danych o dużej pojemności, zdolną do przechowywania 100 zestawów danych surowych;
*rejestrowanie i przechowywanie danych pomiarowych;
*niezawodne układy układowe i projektowanie oprogramowania przeciwzatrzymywania silnika;
* Wyświetla informacje o pomiarach, informacje o menu oraz różne informacje wyjaśniające, takie jak włączenie/wyłączenie.
* Ergonomiczna konstrukcja powłoki, solidna, kompaktowa, przenośna i niezawodna;
* Może być podłączony do komputera w celu przekazywania danych w czasie rzeczywistym i danych historycznych.
*Bloky próbkowe kalibracyjne wykorzystują podłoże ze szkła optycznego, które charakteryzują się wysoką precyzją, nie są łatwo zadrapania i mają długą żywotność.
*Optywne akcesoria obejmują czujniki zakrzywionej powierzchni, czujniki małych otworów, czujniki głębokich rowerów, platformy pomiarowe, osłony czujników, przenośniki itp.
