FD-GT-20 Cyfrowy kolorowy wyświetlacz TFT Lekki wózek System kolejowy Ultradźwiękowy defektoskop
1. Wprowadzenie

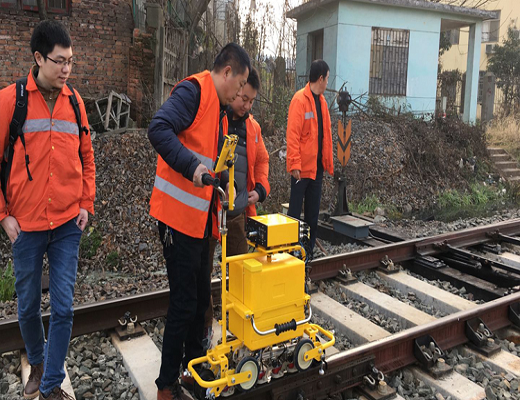

Defektoskop szynowy FD-GT-20 to trzecia generacja w pełni cyfrowych produktów HUATEC Group z kolorowym wyświetlaczem TFT i lekkim wózkiem, używanym w systemie kolejowym. Zgodnie ze standardem TB/T 2340-2012 UT Rail Tester wydanym przez Ministerstwo Kolei (Chiny), to urządzenie jest zdolne do wykrywania wad w szynach o masie od 43 do 75 kg/m. Skutecznie wykrywa różne wady w główce, szyjce i stopce szyny, mające zastosowanie w kolejnictwie, kolei dużych prędkości i metrze.
Przyrząd przyjmuje tryb hosta ultradźwiękowego + terminalu operacyjnego i łączy się za pośrednictwem bezprzewodowego WIFI. Poprawiając wrażenia użytkownika, funkcja Internet plus przyrządu może zostać rozszerzona w celu realizacji różnorodnych funkcji, takich jak separacja detekcji człowiek-maszyna, dane online, offline w czasie rzeczywistym, pozycjonowanie GPS, przechowywanie danych w chmurze itp. Możesz dostosować własny terminal operacyjny ultradźwiękowy zgodnie z własnymi potrzebami klienta.
2. Cechy
(1) Rama wózka jest kompaktowa, trwała i łatwa w utrzymaniu;
(2) Zintegrowany zbiornik na wodę w skrzynce narzędziowej o dużej pojemności;
(3) Zintegrowany uchwyt sondy podnoszącej,sondę można łatwo wyjąć i wymienić;
(4) Mały rozmiar i przenośność, z przemysłowym, trzyodpornym panelem dotykowym;
(5) Doskonałe wskaźniki wydajności, zgodne z odpowiednimi standardami;
(6) Obsługa pozycjonowania GPS, przechowywania danych w chmurze, automatycznego rozpoznawania mowy i innych funkcji;
(7) Funkcjonalna aplikacja, która spełnia potrzeby wykrywania wad.

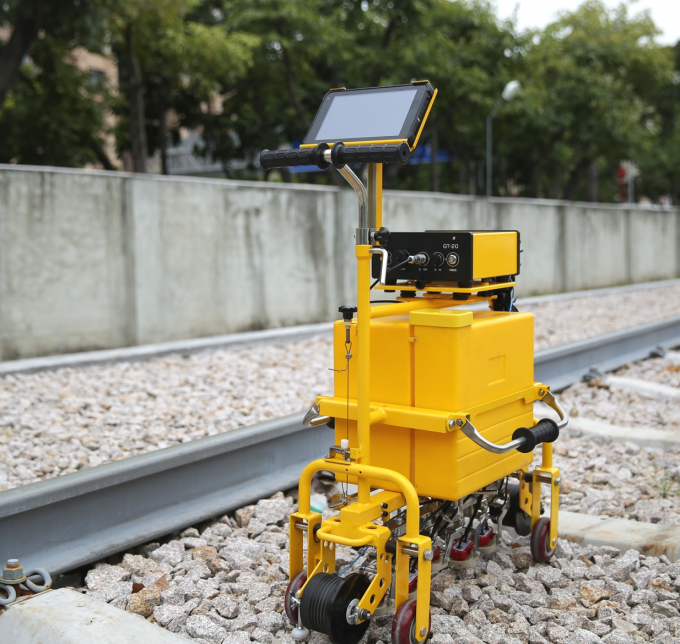

3. Wózek struktura wyglądu

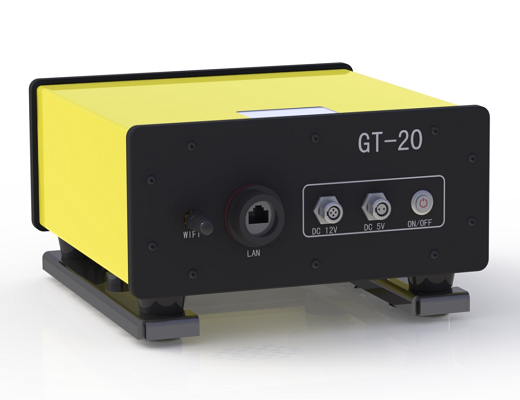

4. Struktura wyglądu przyrząduPrzyrząd jest mały i przenośny, wymiary ogólne: 94X222X225mm, waga netto około 1,8 kg

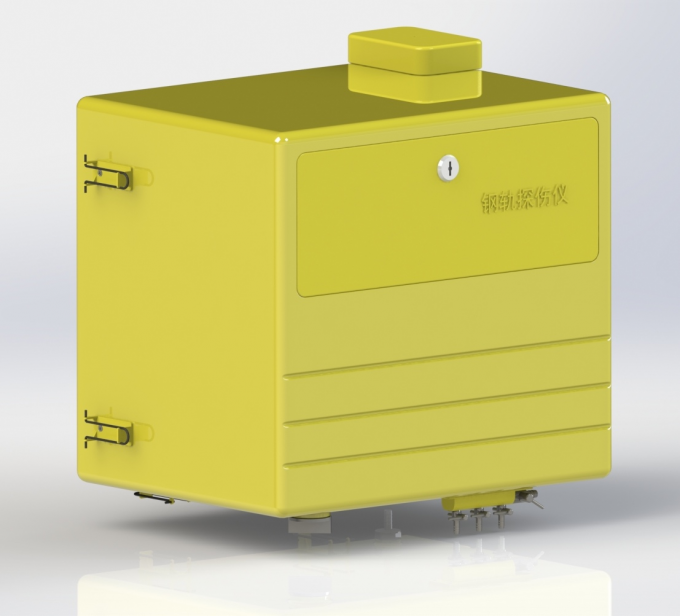

5. Zintegrowany zbiornik na wodę w skrzynce narzędziowej o dużej pojemności
Plastikowy zbiornik na wodę, napełniony wodą, ma pojemność 20L.
6. Zintegrowany uchwyt sondy
Wszystkie sondy są zamknięte na spodzie wózka, który można podnosić lub wyjmować w pojedynczy sposób, a sondę można wyjmować i wymieniać wygodniej.
7. Przemysłowy, trzyodporny tablet
Przemysłowy, trzyodporny tablet z ekranem dotykowym, pyłoszczelny, wodoodporny i odporny na wstrząsy.
8. Specjalne oprogramowanie do wykrywania wad dla przyrządu
Dla charakterystyki pracy panelu dotykowego, specjalnie zaprojektowane oprogramowanie ułatwia wybór funkcji i regulację parametrów.
9. Oprogramowanie do odtwarzania danych wykrywania wad komputerowych
Prędkość odtwarzania danych jest regulowana, obsługuje inteligentne odtwarzanie, filtrowanie zdarzeń, statystyki, wyszukiwanie danych, drukowanie, eksport i inne funkcje.
Specyfikacja techniczna
| Kanał |
10 kanałów: 9 kanałów inspekcyjnych i 1 kanał kalibracyjny. |
| Typ sondy |
Sondy dwuelementowe o różnych kątach z częstotliwościami od 2 do 2,5 MHz, w tym 6 sond 70°, 2 sondy 37° i 1 sonda 0°. |
| Gniazdo |
BNC |
| Układ sond i obszar detekcji |
Kompleksowe wykrywanie uszkodzeń wszystkich głównych części szyny, w tym:
2 sondy 70° skanują lewą stronę główki szyny
2 sondy 70° skanują środek główki szyny
2 sondy 70° skanują prawą stronę główki szyny
2 sondy 37° skanują szyjkę szyny (pęknięcia śrub i inne pęknięcia skośne)
1 sonda 0° skanuje główkę szyny, szyjkę szyny, stopkę szyny, poziome pęknięcie otworu na śrubę
|
| Zakres częstotliwości |
1,5 MHz~3,0 MHz |
| Wzmocnienie |
0~80dB |
| Odrzucenie |
Wyłączone, duże |
| Zakres dynamiczny |
Nie mniej niż 16dB z minimalnym odrzuceniem, 2~6dB z maksymalnym odrzuceniem |
| PRF |
400Hz na kanał |
| Tryb wyświetlania |
Skanowanie A-scanB-scanA+B |
| Zakres wykrywania |
Można regulować ręcznie lub automatycznie w zależności od wybranego typu szyny |
| Błąd tłumika |
Błąd operacyjny na 12dB nie przekracza ±1dB |
| Błąd liniowości pionowej |
≤1% |
| Błąd liniowości poziomej |
≤15% |
| Pasmo wzmacniacza |
-3dB 1,5 MHz~3,0 MHz |
| Zakres blokowania |
Nie większy niż 20 mm |
| Wpływ stanu tłumienia na wyniki pomiarów |
Gdy tłumienie przyrządu jest w różnych stanach, różnica amplitudy wynosi 10 dB±2 dB, zmiana ΔM różnicy między dwoma odbiciami nie jest większa niż 2 dB. |
| Wpływ napięcia roboczego na wysokość echa i czułość wykrywania wad (alarmu) defektoskopu |
W zakresie znamionowego napięcia roboczego pozycja bramki i poziom alarmu defektoskopu powinny być bez znaczącej zmiany, a zmiana amplitudy echa ΔNd i zmiana czułości wykrywania (alarmu) ΔSd nie są większe niż 1 dB. |
| Błąd próbkowania cyfrowego |
Maksymalna do minimalnej zmienność amplitudy sygnału nie powinna być większa niż ±5% wysokości ekranu |
| Czas reakcji cyfrowego defektoskopu |
Czas reakcji cyfrowego defektoskopu nie powinien przekraczać 5 ms. |
|
Amplituda odległości
charakterystyka
|
Sonda poprzeczna wykrywa otwory poprzeczne o tej samej średnicy i różnych ścieżkach dźwiękowych; sonda 0° wykrywa duży płaski spód o różnych ścieżkach dźwiękowych, a różnica ΔW wysokości fali odbitej powinna spełniać następujące wymagania:
Sonda 0°: ΔW ≤ 12dB w zakresie od głębokości 20mm do najwyższego zakresu krzywej charakterystycznej amplitudy zakresu; ΔW ≤ 8dB w zakresie od najwyższego punktu krzywej charakterystycznej amplitudy odległości do głębokości 150mm:
Sonda 37°: ΔW≤12dB w zakresie od głębokości 20mm do najwyższego zakresu krzywej charakterystycznej amplitudy zakresu; ΔW≤8dB w zakresie od najwyższego punktu krzywej charakterystycznej amplitudy odległości do głębokości 150mm;
Sonda 70°: ΔW ≤ 12 dB w zakresie od 10mm do 70mm odpowiadającym głębokości wykrywania.
|
| SNR |
Sonda O°: Wykryj dolną powierzchnię na bloku testowym, gdy wysokość fali osiągnie 80%, margines czułości statycznej jest większy lub równy 24 dB; stosunek sygnału do szumu nie jest mniejszy niż 16 dB.
Sonda 37°: wykryj otwór na śrubę i górne pęknięcie 3 mm pod kątem 37° na bloku testowym, spraw, aby dwie fale były równe, gdy wysokość fali osiągnie 80%, margines czułości statycznej jest większy lub równy 22dB; stosunek sygnału do szumu nie mniejszy niż 8dB.
Sonda 70°: Na bloku testowym, druga fala służy do wykrywania otworu o płaskim dnie φ4mm. Gdy wysokość fali osiągnie 80%, margines czułości statycznej jest większy lub równy 20dB; stosunek sygnału do szumu nie jest mniejszy niż 10dB.
|
| Naddatek czułości |
Sonda 0°: wykryj dolną powierzchnię 110 mm bloku testowego, gdy fala ma wysokość 80%, margines czułości nie jest mniejszy niż 36dB
Sonda 37° i sonda 70°: Wykryj poprzeczny otwór przelotowy Φ3×65 na bloku testowym, margines czułości nie jest mniejszy niż 40dB, gdy fala ma wysokość 80%
|
| Możliwość dynamicznego wykrywania wad (zdolność wykrywania wad) |
Za pomocą sond 0°, 37°, 70° specyficznych dla szyn, wszystkie ręczne wady na bloku testowym porównawczym szyny z wyjątkiem pęknięcia 15° w dół można znaleźć i wydać odpowiednie wskazania alarmowe. |
| Tryb regulacji bramki alarmowej |
Pozycję początkową, szerokość i poziom bramki alarmowej można regulować ręcznie |
| Tryb alarmu |
Alarm w czasie rzeczywistym (alarm fali przychodzącej i alarm fali traconej)
Alarm podwójnej fali otworu na śrubę
Opóźnienie jeden z dwóch alarmów
|
| Wskazanie alarmu |
Tryb alarmu dźwiękowego i świetlnego, głośność i częstotliwość alarmu można regulować. |
| Pomiar przebiegu |
Automatycznie zmierz i wyświetl najdłuższą ścieżkę dźwiękową fali, odległość poziomą i pionową w bramce. |
| Krzywa wzmocnienia |
Użytkownik może dostosować krzywą wzmocnienia (8 punktów) zgodnie z rzeczywistymi potrzebami. |
| Zapis wykrywania wad |
Pełny zapis danych (do 50 km), dane można eksportować i odtwarzać |
| Metoda wprowadzania danych |
Wprowadzanie na ekranie dotykowym |
| Wyświetlacz |
Rozdzielczość1280×800 |
| Ekran dotykowy |
Pojemnościowy, o wysokiej wytrzymałości, odporny na zarysowania,
obsługa pisma ręcznego
|
| Porty |
USB 2.0
LAN 100 Mb/s
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Zasilanie |
DC 12V (pakiet baterii litowych) |
| Czas pracy |
≥8h |
| Pojemność zbiornika na wodę |
≥20L |
| Dokładność wyświetlania obrazu typu B |
Zarówno rzędna, jak i odcięta wynoszą 2 mm |
| Dokładność koła kodowego |
2 mm |
| Prędkość wykrywania wad |
Maks. 5,0 km/h |
| Temperatura pracy |
-15℃~45℃ |
| Wymiar |
Wymiary ogólne pojazdu w stanie roboczym wynoszą około 780 mm × 290 mm × 1006 mm. |
| Waga |
Rama ma około 24 kg; przyrząd ultradźwiękowy ma około 2,4 kg; bateria przyrządu ma 830 g; terminal operacyjny (trzyodporny tablet) ma 730 g; wózek wyposażony w 5 grup sond ma około 1,4 kg. |
