Schemat konfiguracji systemu kalibracji drgań średniej częstotliwości
1Ogólny opis
System realizuje głównie automatyczną/ręczną kalibrację wrażliwości, liniowości, częstotliwości amplitudy i częstotliwości fazowej czujnika drgań,i tworzy odpowiednie sprawozdanie z badaniaSystem ma prostą konstrukcję, łatwą obsługę i użytkowanie i jest zgodny z JJG233-2008 "Regulacje weryfikacji czujników przyspieszenia piezoelektrycznego", GB/T20485.21-2007/ISO16063-21:2003 "Metody kalibracji czujników drgań i wstrząsów Część 21 Metoda porównawcza Kalibracja drgań", "JJG 134-2003 Wymagania dotyczące badań i kalibracji, takie jak regulamin weryfikacji dla magnetolistriktowych czujników prędkości oraz regulamin weryfikacji dla wibrometra roboczego JJG 676-2000.
2Główna rola
Dostępny zakres częstotliwości: 5 Hz-10 kHz;
Dostępna amplituda wibracji: 0-± 700 m/s2;
Może precyzyjnie weryfikować/kalibrować napięcie, ładunek, przyspieszenie wyjściowe IEPE, prędkość i inne czujniki oraz tester drgań.metoda przypadkowego pobudzenia i metoda pobudzenia wstrząsem oraz inne metody weryfikacji/kalibracji.
3. Podstawowy skład

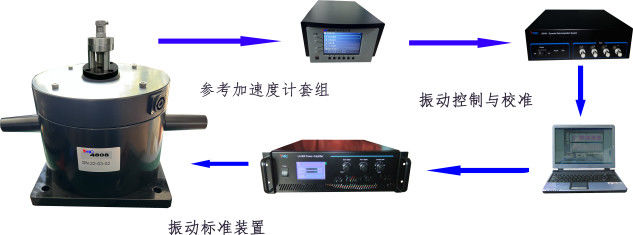

Układ składa się ze standardowego akcelerometru, wzmacniacza ładunku niskiego hałasu, małej tabeli wibracji, wzmacniacza mocy liniowej, zbieracza danych dynamicznych oraz oprogramowania do badań i sterowania charakterystyką czujnika.Automatyczne badanie i sterowanie czułością czujnika, liniowością amplitudy i częstotliwością odpowiedzi w pętli zamkniętej realizowane są za pomocą sterowania komputerowego.
Uwaga: Badanie akcelerometru zależy od rzeczywistego produktu, a rysunek jest jedynie odniesieniem do akcelerometru wyjściowego ładunku.
4. Parametry techniczne urządzeń
4.1- Stolik wibracji.
HG-5024M standardowy stolik wstrząsający wykorzystuje materiał stałego magnesu Ndfeb z rzadkich ziem; charakteryzuje się małą objętością, lekką wagą, szerokim zakresem częstotliwości,rozsądna struktura i wysoka niezawodnośćSpecjalnie zaprojektowane do kalibracji drgań, badania drgań i badania drgań standardowego źródła drgań, mogą być stosowane jako kalibracja, kalibracja i badanie czujników drgań,może być również stosowany do dużych i średnich części przyrządów wibracji środowiskowej, badanie zmęczenia, pomiar reakcji dynamicznej małych i średnich struktur, częstotliwość rezonansu i badanie impedancji mechanicznej, badanie modalne.
| Maksymalna siła pobudzenia sinusobowego |
≥ 120N ((200N Chłodzenie powietrzem) |
| Częstotliwość pracy |
5 Hz ∼10000 Hz |
| Maksymalne przyspieszenie |
1m/s2 700m/s2 ((Wartość szczytowa) |
| Maksymalna prędkość |
1.4m/s ((Wartość szczytowa) |
| Maksymalny przemieszczenie |
12.7mm (z szczytu na szczyt) |
| Strumień wycieku |
< 5 mT |
| Stosunek sygnału do hałasu |
≥ 50 dB |
| Stabilność częstotliwości |
≤ 0,1% |
| Stabilność amplitudy |
≤ 0,3% |
| Stopień zniekształcenia |
≤ 5% |
| Wibracje poprzeczne |
≤ 10% |
| Błąd wskazania częstotliwości |
≤ 0,1% |
| sztywność podłogi |
50,6N/mm |
| Impedancja prądu stałego cewki |
0.8Ω |
| Maksymalny prąd wejściowy |
15Arms ((25Arms Chłodzenie powietrzem) |
| Jakość ruchomych części |
180 g |
| masę |
35 kg |
| Wielkość stołu |
F62,5 mm.8,5-M8) |
| Wymiar ogólny |
F215×200 mm |
| Zakres temperatury |
Temperatura pracy: 5°C ~ 40°C;
Temperatura przechowywania: -20°C ~ 70°C.
|
| Względna wilgotność |
Nie więcej niż 75% (temperatura nie przekracza 30°C) |
| wywóz |
gniazdo 4 szpilek |
| Zalecany wzmacniacz mocy |
LA-500 ((20V25A) |
Uwaga: HG-5024M może być stosowany jako standardowy stolik wstrząsający do standardowej konstrukcji zgodnie z regulaminem weryfikacji standardowego stołu wstrząsającego JJG 298-2015.
Zakres częstotliwości: 10-10000 Hz; maksymalna amplituda: 300 m/s2.
4.2. Liniowy wzmacniacz mocy
wzmacniacz mocy LA-500 przyjmuje standardowy 19-calowy podwozie, prawdziwy kolor LCD wyświetla prąd, napięcie, częstotliwość sygnału i ochronę, linijną moc wyjściową, niskie zniekształcenia, dobry stosunek sygnału do hałasu;Z napięciem wyjściowym, wskazanie prądu i monitorowanie otworów końcowych; Wielokrotne funkcje ochronne; Bezpośredni napęd wstrząsacz modalny serii MS i mały strząsacz serii VT / SVT
| Model produktu |
LA-500 |
| Moc wyjściowa nominalna |
500 VA |
| Impedancja wejściowa |
> 10 kΩ |
| Narysowane napięcie wyjściowe |
25 Vrms |
| Prąd wyjściowy nominalny |
20 Ręce |
| Nieliniowe zniekształcenie |
< 1% |
| Stosunek sygnału do hałasu |
≥ 80 dB |
| zyski |
10 V/V±2 dB |
| Odpowiedź częstotliwości Hz |
Prąd stały |
0 - 50k±1 dB |
| Prąd przemienny |
20 - 50k±1 dB |
| Zakres częstotliwości Hz |
Wskaźnik pełnej mocy |
20 - 5k |
| Pojemność obniżona |
0 - 50k |
| W ∆H ∆D mm |
483 ¢132.5
¥480
|
| Kilogramowo |
22.5 |
| Zasilanie |
220V50Hz8A |
| Wyposażone w model wibratora: |
SVT-03 |
4.3- Spójrz na akcelerometr.
HG-8305 akcelerometr odniesienia przyjmuje strukturę kompresji środkowej, dobre właściwości temperatury, wysoką stabilność długoterminową, silną odporność na uderzenia;Podwójna instalacja M5 (10-32 opcjonalnie) na dole i na górze może realizować precyzyjną kalibrację czułości czujnika w trybie "back-to-back", standardowe wartości wibracji i funkcje standardowe stabilnej weryfikacji.
Krzywa odpowiedzi częstotliwości
Krzywa temperatury
| Wskaźnik czułości (± 10%) |
0.110 pC/(m/s2) |
| Zakres częstotliwości pracy |
00,2 Hz ≈ 10 kHz |
| Maksymalne przyspieszenie drgań sinusów |
9800 m/s2 |
| Zakres częstotliwości amplitudy |
± 2% |
0.2Hz ∼5kHz |
|
| ± 10% |
5 Hz ∼ 10 kHz |
|
| Odpowiedź częstotliwości fazowej ((± 1°) |
00,2 Hz ≈ 10 kHz |
|
| Naturalna częstotliwość instalacji |
≥ 40 kHz |
|
| Wymagania dotyczące: |
≤ 2% |
|
| Zakres temperatury pracy |
¥74~+200°C |
|
| Odporność izolacyjna |
≥ 1011Ω |
|
| Stabilność roczna |
≤ 0,5% |
|
| Liniowość amplitudy przyspieszenia |
≤ 0,5% |
|
| Przejściowa wrażliwość na temperaturę |
00,3 Hz) |
|
| Wrażliwość magnetyczna |
1 ms-2/T |
|
| Wrażliwość na naprężenie podstawy |
00,01 ms-2/με |
|
| Część wrażliwa |
kwarc |
|
| pojemność |
¥70 pF |
|
| masę |
38G |
|
| Tryb instalacji |
10-32 |
|
| Tryb wyjścia |
10-32 |
|
| Tryb wyjścia |
Pozytywna biegunowość |
|
| Moment montażowy |
0.5Nm ̇3.5Nm |
|
Uwaga:Zwiększacze ładunku HG-8305 i HG-8102B są stosowane jako zestawy drgań i mogą być stosowane jako akcelerometry referencyjne zgodnie z regulaminem weryfikacji JJG 233-2008 dla akcelerometrów piezoelektrycznych.
4.4. Zwiększacz ładunku niskiego hałasu
HG-8102B: wielowarunkowy wzmacniacz ładunku o niskim poziomie hałasu z 4-bitową normalizacją czułości czujnika, z ładunkiem, napięciem, IEPE i trzema innymi trybami wejścia, wzrostem, wysokim przejściem, niskim przejściem,i znormalizowane opcje wielofile; Niewielki rozmiar, wysoka integracja; Cztery zestawy znormalizowanego wyjścia dziesiętnego (1.000~10,99 pC/UNIT); Nadaje się do precyzyjnego pomiaru i kalibracji.
| wejście |
napięcie /IEPE ((4mA/24VDC):±10V; ładunek elektryczny:±106pC |
| wywóz |
±10VP/5 mA (maks.) |
| Zmiana prądu stałego |
± 10 mV |
| hałas |
≤ 5μVrms ((Maximalne zwiększenie jest złożone do wejścia) |
| Ocena zysków |
0.1;1;10;100;1000mV/pC ((Kiedy pojemność źródła wynosi 1nF) |
| dokładność |
± 0,5% |
| Filtr o niskim przepływie: |
0.3,1k,3k,10k,30k,100kHz(Częstotliwość odcięcia - 3dB±1dB,Skorość tłumienia -12dB/OCT) |
| Filtr o wysokiej przepustowości: |
0.3,1,3,10,30,100Hz ((częstotliwość odcięcia - 3dB±1dB, szybkość tłumienia -6dB/OCT) |
| temperatury |
Temperatura pracy: 0°C - +50°C; Temperatura przechowywania: -55°C - +85°C |
| wilgotność |
95% R.H. Max |
| Zasilanie |
Prąd przemienny:220V50Hz |
| wymiar |
45 mm (W) ¥122 mm (H) ¥200 mm (D) |
| masę |
1.5 kg |
| Tryb połączenia |
Warunki wejściowe:M5;warunki wyjściowe:BNC;Źródło zasilania:3GTJE3 ((AC) |
| Linia wejściowa: |
2 m podwójny przewód M5 STYV-1 nisko hałasowy |
| Linia wyjściowa |
2 m podwójny przewód BNC 50Ω |
| Przewód zasilający |
3GTJA ((AC); 1PCS |
4.5Dynamiczny zbieracz danych (kontroler)
Zbieracz danych dynamicznych HG-9204H to 4-kanałowy i 2-kanałowy zbiornik danych dynamicznych o wysokiej szybkości pobierania próbek.Można go połączyć z podstawowym oprogramowaniem pomiarowym i sterowania HG-9800-02 w celu utworzenia dynamicznego systemu pozyskiwania danych, a także można je połączyć z oprogramowaniem do badań charakterystycznych czujników HG-9800-05 w celu utworzenia systemu kontroli drgań w zamkniętej pętli.
| Wprowadź liczbę kanałów |
4 |
|
| Tryb sygnału |
Ładowanie, napięcie,IEPE |
|
| Szerokość pasma wejściowego sygnału napięcia |
DC-100 kHz |
|
| IEPE Szerokość pasma wejściowego sygnału |
00,3 Hz-100 kHz |
|
| Stosunek sygnału do hałasu |
≥ 96 dB |
|
| Cyfra AD |
16 |
|
| Dokładność AD |
优于±0,5% |
|
| Zakres wejścia |
napięcie /IEPE: ±10Vp
Zakres wejścia ładowania: ± 1 × 105pC
|
|
| Wbudowany zysk |
napięcie / wejście IEPE:1 razy, 10 razy, 100 razy wejście ładowania: 0.1, 1, 10, 100 razy |
|
| IEPEWzbudzenie zasilania |
4mA±1mA /(20-24VDC); |
|
| Poziom pobierania próbek w jednym kanale |
Maksymalnie 1 M próbek równoległych na kanał |
|
| Wywóz DA |
2 niezależne wyjścia |
|
| Decyzja DA |
16 bitów |
|
| Stawka przeliczeniowa DA |
500 kHz; |
|
| Amplituda wyjściowa sygnału |
±10VP; |
|
| dokładność |
Lepsze niż ± 0,5% |
|
| |
| wymiar w×D×H(mm) |
W240mm × H69mm × D277mm |
|
| Masa (g) |
3.5kg |
|
| Zasilanie |
100 ¥ 240 V prądem przenośnym, 50/60 Hz |
|
| Oprogramowanie wspierające |
HG-9800 Oprogramowanie do odbierania i sterowania sygnałem |
|
4.6System badań i kontroli charakterystyki czujników (komputer i oprogramowanie)
HG-9800-05 Charakterystyka czujnika Moduł badania i sterowania:
Dzięki naszym standardowym czujnikom, wzmacniaczom mocy, standardowemu stołowi wstrząsającemu, sterownikowi itp., czułość, liniarność amplitudy, reakcja częstotliwości czujnika przyspieszenia mogą być testowane automatycznie,zakres częstotliwości może osiągać 40 kHz, a sprawozdanie z badania może być generowane automatycznie.
1, badanie częstotliwości punktowej: może ustawić dowolny zestaw wartości częstotliwości i amplitudy wibracji (może ustawić przyspieszenie, prędkość, przemieszczenie itp.), automatycznie wypełnia pojedynczy punkt,badanie wielopunktowe drgań i sporządzenie sprawozdania;
2, badanie częstotliwości zamiatania: ustawić punkt częstotliwości odniesienia, górną i dolną granicę punktu częstotliwości i automatycznie zrealizować test czułości i odpowiedzi częstotliwości;
3, badanie losowo (szybkie): przy użyciu sygnałów losowo, szybko zakończyć badanie odpowiedzi częstotliwości czujnika drgań;
4. Automatycznie wypełnić test liniarności amplitudy i utworzyć raport;
1Podstawowa konfiguracja i cena
| |
nazwisko |
Numer modelu |
ilość |
Cena referencyjna |
-
|
Standardowy akcelerometr |
HG-8305 |
1 |
|
-
|
Sprawdź urządzenie od tyłu do tyłu |
|
1 |
|
-
|
Wzmocnienie ładunku niskiego hałasu |
HG-8102B |
1 |
|
-
|
Standardowy stolik wstrząsający |
HG-5024M |
1 |
|
-
|
Zwiększacz mocy liniowego |
LA-500 |
1 |
|
-
|
4-kanałowy dynamiczny zbieracz danych (kontroler) |
HG-9204H |
1 |
|
-
|
Oprogramowanie do badań i kontroli charakterystyki czujników |
HG-9800 |
1 |
|
-
|
Komputery i drukarki testowe |
|
1 |
|
-
|
Wsparcie techniczne i obsługa |
|
1 |
|
| |
|
|
Uwaga: Powyższe ceny nie obejmują kosztów kalibracji.
