HRD-120 Zintegrowane Urządzenie do Wykrywania Wad Lin w Linach Stalowych w Kolejach Linowych, Dźwigach i Kopalniach

HRD-120 Zintegrowane urządzenie do wykrywania wad lin stalowych w kopalniach, kolejkach linowych i dźwigach

一. Przegląd produktu

◆ On-line wykrywanie lin stalowych wewnętrznych i zewnętrznych zerwanych drutów, zużycia, rdzy, deformacji, luźnych splotów, pominiętych drutów, zmian materiałowych i innych wad.

◆ Raport z wyników testu może spełniać standardy różnych branż i zawiera liczbę zerwanych drutów oraz stosunek powierzchni zerwanych drutów do całkowitej powierzchni zerwania drutu.

◆ Zastosowanie interfejsu USB komputera (przewodowe) lub "własnej sieci Wi-Fi" (bezprzewodowe) bezpośrednie przetwarzanie analizy próbek, z alarmem dźwiękowym i świetlnym online oraz wyświetlaniem wyników w czasie rzeczywistym.

◆ Struktura czujnika kołowa, obwodowa, magnetyzacja osiowa, natychmiastowa magnetyzacja liny stalowej do stanu nasycenia.

◆ Czujnik przyjmuje obudowę ze stopu aluminium, z funkcjami wodoodporności, pyłoszczelności, odporności na wstrząsy i wilgoć.

◆ Stabilna praca, niezawodne działanie, wysoka dokładność wykrywania, silne działanie przeciwzakłóceniowe, dokładne dane.

◆ Oprogramowanie ADAPTS do systemów operacyjnych Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Szeroko stosowane w górnictwie, kolejkach linowych, urządzeniach dźwigowych, windach, maszynach portowych, mostach linowych i innych dziedzinach.

二.Konfiguracja systemu i model

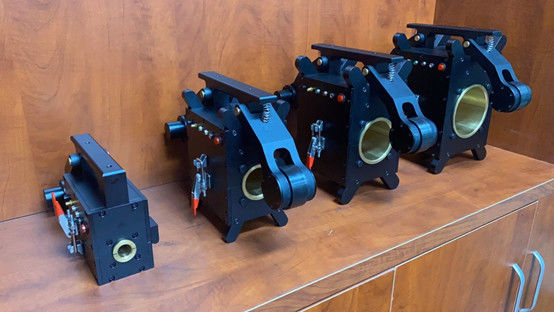

Wszystko wymaga dostosowania: Urządzenie do wykrywania wad lin stalowych (48 mm małe - 78 mm średnie - 108 mm duże)

Uwaga: 1, wśród których 7 tabletów komputerów dwufunkcyjnych jest opcjonalny (w zależności od zapotrzebowania, koszt jest dodatkowy);

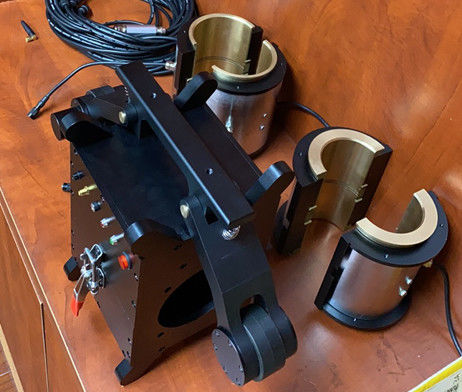

2, wszystkie rozmiary można dostosować na żądanie (i można dokładnie dostosować wymienną wkładkę); Takie jak tuleja wymienna 48 mm + 24 mm

三. Podstawowe kwalifikacje techniczne i prawne

1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępując tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętego wykrywania i brak błędnej oceny, tak jak oglądanie filmu, skanowanie liny stalowej w całym procesie, wyniki są dokładne i dobra powtarzalność.

2. Trzy stałe instrumenty: Zgodnie z krajowymi standardami dotyczącymi złomowania lin stalowych w różnych branżach, ten produkt stosuje elektromagnetyczne jakościowe, ilościowe, pozycjonowanie, nieniszczące wykrywanie online zerwanych drutów wewnętrznych i zewnętrznych, rdzy, zużycia, zmian przekroju metalu, luźnych splotów, pominiętych drutów, deformacji, anomalii materiałowych i innych wad.

3. Instrument prawny: zgodny z amerykańską normą ASTM1571-2021 i normą krajową GB/T21387-2008.

四. Wskaźniki techniczne

Cała seria może wykrywać zakres średnic lin stalowych: φ1,5-300 mm (należy skonfigurować różne serie specyfikacji czujnika)

Prędkość względna czujnika i liny stalowej: 0,0-6,0 m/s Najlepsza: 0,1-0,5 m/s

Najlepsza szczelina między tuleją prowadzącą czujnika a liną stalową wynosi 2-4 mm, a dopuszczalna szczelina wynosi 0-15 mm

Zdolność wykrywania wad zerwanego drutu (LF)

Jakościowe: dokładność jakościowego wykrywania pojedynczego scentralizowanego zerwanego drutu wynosi 99,99%

Ilościowe: Liczba zerwanych drutów w jednym miejscu pozwala na jedną lub jedną równoważną korzeń do błędnej oceny

Wskaźnik dokładności wynosi ponad 92%, gdy liczba zerwanych drutów w jednym miejscu jest wykrywana bez błędów ponad 100 razy

Ilościowa szybkość zmian przekroju metalu (LMA)

Dopuszczalny błąd powtarzalności czułości wykrywania wynosi ±0,055%

Dopuszczalny błąd wartości wskazań precyzji testu: ± 0,2%

Pozycja (L) Zdolność wykrywania: Błąd procentowy wartości wskazań długości wykrywania: ±0,2%

Zasilanie: 5V z baterii komputera

Waga czujnika: wspólne specyfikacje < 10 kg (dostosowane do rzeczywistej sytuacji)

Temperatura otoczenia: -10℃~40℃ Ciśnienie atmosferyczne: 86~106Kpa Wilgotność względna: ≤85%
