System komunikacji bezprzewodowej 5G dwuzakresowej dla robota do inspekcji zewnętrznej ściany rurociągu HXPC-200A przy odległości kontroli 100 metrów

Użycie systemu komunikacji bezprzewodowej 5G Dual-Band, odległość kontroli 100 metrów, system do inspekcji zewnętrznej ściany rurociągu

1. Wprowadzenie ogólne

(1) Marka sprzętu: HUATEC

(2) Model: HXPC-200A

(3) Prędkość przemieszczania: ≥100mm/s;

(4) Tryb poruszania się przyjmuje typ gąsienicowy, aby zapewnić pionową orientację spoiny: ±1mm, orientacja kierunku poruszania się

Dokładność: ±1mm;

(5) Może spełniać wymagania napędowe maszyny rentgenowskiej kierunkowej z podwójną ścianą i pojedynczym cieniem dla rurociągów o średnicy mniejszej niż 1600 mm;

(6) Użycie systemu komunikacji bezprzewodowej 5G Dual-Band, odległość kontroli: 100 metrów (teren otwarty);

(7) Zastosowanie zintegrowanego akumulatora litowego 36V o niskiej temperaturze, łatwego do wymiany, może normalnie pracować w temperaturze minus 40℃;

(8) Godziny pracy: ponad 8 godzin;

(9) Zużycie energii: ≤150W;

(10) Synchroniczny napęd z pojazdem wspinającym się po ścianie rury (skaner płaski) w celu spełnienia wymagań detekcji DR z podwójną ścianą i pojedynczym cieniem

2. Przenośny detektor wad rentgenowskich

(1) Nazwa sprzętu: przenośna wysokiej częstotliwości stałociśnieniowa maszyna do wykrywania wad rentgenowskich

(2) Model: XXG 300JYGF

(3) Lampa rentgenowska: metalowa rura ceramiczna

(4) Tryb zasilania lampy rentgenowskiej: stałe napięcie

(5) Zakres regulacji napięcia lampy rentgenowskiej: 50-300kV

(6) Krok regulacji napięcia lampy: 1kV/krok

(7) Prąd lampy rentgenowskiej: 0,5-3,0mA

(8) Krok regulacji prądu lampy: 0,1mA/krok

(9) Maksymalny czas ekspozycji: 99 minut 59 sekund

(10) Zakres regulacji opóźnienia wysokiego ciśnienia: 0-99 sekund

(11) Maksymalna moc lampy rentgenowskiej: 900W

(12) Częstotliwość pracy: 100kHz

(13) Rozmiar ogniska: AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm)

(14) Grubość penetracji: 65mm (stal A3, ogniskowa 700mm, klisza HUATEC D7, negatyw czarny ≥2,0, 10

Minut)

(15) Tymczasowy współczynnik obciążenia: 100% (w temperaturze otoczenia 20℃, warunki maksymalnej mocy)

(16) Kąt promieniowania: 40°x 55°

(17) Filtr wewnętrzny: 1mmBe

(18) Dodatkowy filtr: 4mm Alequivalent

(19) Rozmiar głowicy rury: φ295mmx775mm (w tym pierścień końcowy)

(20) Waga głowicy rury: 29kg

(21) Kabel połączeniowy: 50M

(22) Kabel zasilający: 10M

(23) Rozmiar kontrolera: 465mmx154mmx323mm

(24) Waga kontrolera: 11,3kg

(25) Zasilanie wejściowe: 200-250VAC, 47-400Hz

(26) Metoda chłodzenia anody: chłodzenie wymuszone powietrzem

(27) Dopuszczalna temperatura otoczenia: -20℃~+40℃

3. Standardowe akcesoria obejmują:

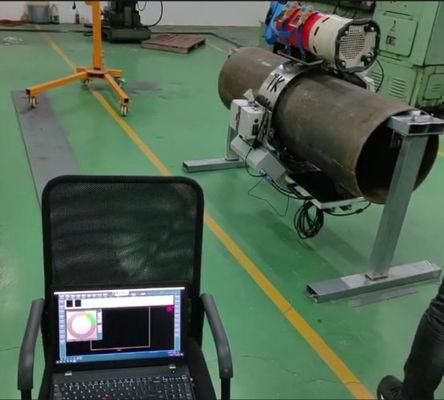

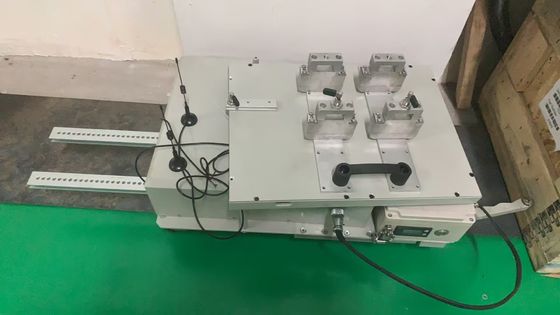

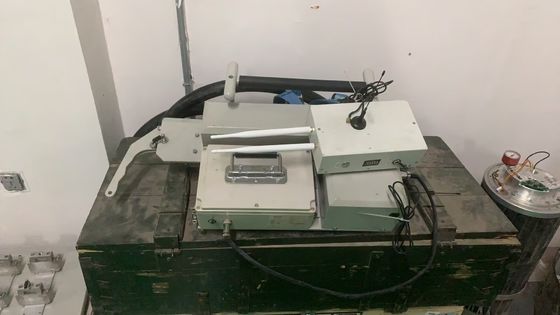

Detektor panelowy DR, maszyna do wspinania się po zewnętrznej ścianie rury

Aparat rentgenowski, maszyna do wspinania się po zewnętrznej ścianie rury

Cyfrowy detektor płaski 1024,76μm, obszar obrazu 233 x 97mm

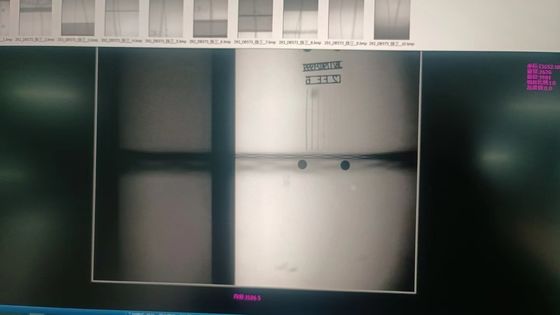

Oprogramowanie do cyfrowego pozyskiwania i przetwarzania obrazu

Laptop

Wysokiej częstotliwości stałociśnieniowy detektor wad rentgenowskich (kierunkowy)

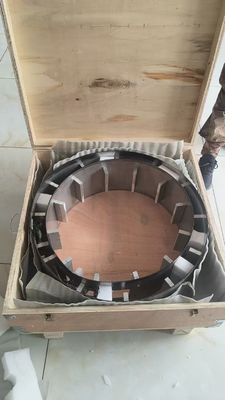

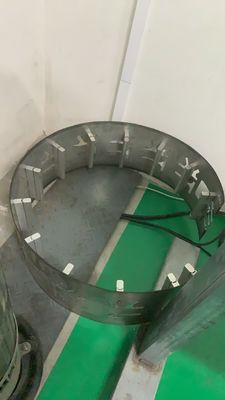

Szyna prowadząca dla gąsienic: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 szt.
