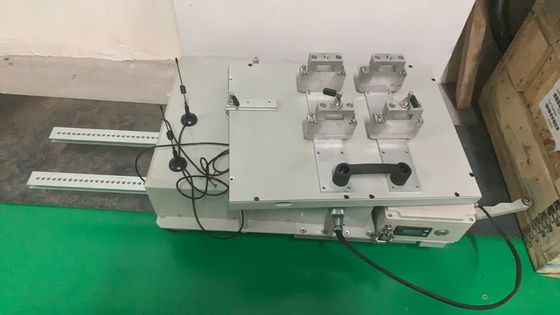

HXPC-200A Inspektor do inspekcji ścian rur zewnętrznych
1. Wprowadzenie ogólne
(1) Marka sprzętu: HUATEC
(2) Model: HXPC-200A
(3) Prędkość przemieszczania: ≥100mm/s;
(4) Tryb poruszania się przyjmuje typ gąsienicowy, aby zapewnić pionową orientację spoiny: ±1mm, orientacja kierunku poruszania się
Dokładność: ±1mm;
(5) Może spełniać wymagania napędowe maszyny rentgenowskiej kierunkowej z podwójną ścianką i pojedynczym cieniem dla rurociągów o średnicy mniejszej niż 1600 mm;
(6) Użyj dwuzakresowego bezprzewodowego systemu komunikacji 5G, odległość sterowania: 100 metrów (teren otwarty);
(7) Zastosowanie zintegrowanego zasilania z niskotemperaturowej baterii litowej 36V, łatwe do wymiany, może normalnie pracować w temperaturze minus 40℃;
(8) Godziny pracy: ponad 8 godzin;
(9) Zużycie energii: ≤150W;
(10) Synchroniczny napęd z pojazdem wspinającym się po ścianie rury (skaner płaski) w celu spełnienia wymagań detekcji DR z podwójną ścianką i pojedynczym cieniem
2. Przenośny defektoskop rentgenowski
Nazwa sprzętu: przenośna wysokiej częstotliwości defektoskop rentgenowski o stałym ciśnieniu
| Model |
XXG 300JYGF |
| Rura rentgenowska |
metalowa rura ceramiczna |
| Tryb zasilania rury rentgenowskiej |
stałe napięcie |
| Zakres regulacji napięcia rury rentgenowskiej |
50-300kV |
| Krok regulacji napięcia rury |
1kV/krok
|
| Prąd rury rentgenowskiej |
0,5-3,0mA |
| Krok regulacji prądu rury |
0,1mA/krok |
| Maksymalny czas ekspozycji |
99 minut 59 sekund
|
| Zakres regulacji wysokiego ciśnienia opóźnienia |
0-99 sekund
|
| Maksymalna moc rury rentgenowskiej |
900W |
| Częstotliwość pracy |
100kHz
|
| Rozmiar ogniska |
AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm)
|
| Grubość penetracji |
65mm (stal A3, ogniskowa 700mm, klisza HUATEC D7, czernienie negatywu ≥2,0, 10 minut)
|
| Współczynnik obciążenia tymczasowego |
100% (w temperaturze otoczenia 20℃, warunki maksymalnej mocy)
|
| Kąt promieniowania |
40°x 55° |
| Filtr wewnętrzny |
1mmBe |
| Dodatkowy filtr |
4mm Alequivalent
|
| Rozmiar głowicy rury |
φ295mmx775mm (w tym pierścień końcowy) |
| Waga głowicy rury |
29kg |
| Kabel połączeniowy |
50M |
| Kabel zasilający |
10M |
| Rozmiar kontrolera |
465mmx154mmx323mm
|
| Waga kontrolera |
11,3kg |
| Zasilanie wejściowe |
200-250VAC, 47-400Hz |
| Metoda chłodzenia anody |
chłodzenie wymuszone powietrzem |
| Dopuszczalna temperatura otoczenia |
-20℃~+40℃ |

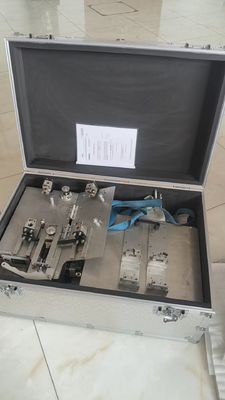

3. Standardowe akcesoria obejmują:
Detektor panelowy DR, maszyna do wspinania się po zewnętrznej ścianie rury
Aparat rentgenowski, maszyna do wspinania się po zewnętrznej ścianie rury
Cyfrowy detektor płaski 1024,76μm, obszar obrazu 233 x 97mm
Oprogramowanie do akwizycji i przetwarzania obrazów cyfrowych
Laptop
Wysokiej częstotliwości defektoskop rentgenowski o stałym ciśnieniu (kierunkowy)
Szyna prowadząca dla gąsienic (dostosowana do wymagań klienta): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 szt.
