Szczegóły Produktu:
|
Szybkość podróży: | ≥100mm/ | Dokładność: | ±1 mm |
---|---|---|---|
Zużycie energii: | ≤150 W | Godziny pracy: | Więcej niż 8 godzin |
Podkreślić: | Maszyna do wspinania się na ścianę zewnętrzną rury,System przeciągania rurociągów zewnętrznymi ścianami,Cyfrowa medyczna maszyna rentgenowska |

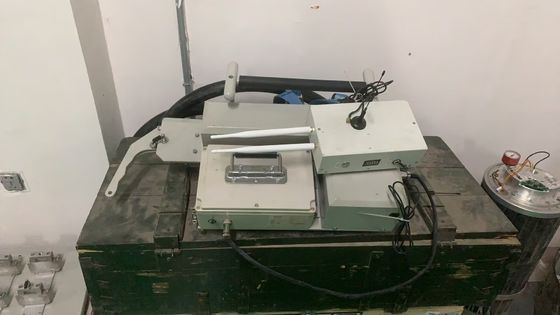

HXPC-200A Cyfrowy detektor płaski do badania rentgenowskiego maszyny do wspinania się po zewnętrznej ścianie rury
1. Wprowadzenie ogólne
(1) Marka sprzętu: HUATEC
(2) Model: HXPC-200A
(3) Prędkość przemieszczania: ≥100mm/s;
(4) Tryb chodzenia przyjmuje typ gąsienicowy, aby zapewnić pionową orientację spoiny: ±1mm, orientacja kierunku chodzenia
Dokładność: ±1mm;
(5) Może spełniać wymagania napędowe maszyny rentgenowskiej kierunkowej z podwójną ścianką i pojedynczym cieniem dla rurociągów o średnicy mniejszej niż 1600 mm;
(6) Użyj dwuzakresowego bezprzewodowego systemu komunikacji 5G, odległość sterowania: 100 metrów (otwarty teren);
(7) Zastosowanie zintegrowanego zasilania z niskotemperaturowej baterii litowej 36V, łatwe do wymiany, może normalnie pracować w temperaturze minus 40℃;
(8) Godziny pracy: ponad 8 godzin;
(9) Zużycie energii: ≤150W;
(10) Synchroniczny napęd z pojazdem wspinającym się po ścianie rury (skaner płaski) w celu spełnienia wymagań detekcji DR z podwójną ścianką i pojedynczym cieniem
2. Przenośny detektor wad rentgenowskich
Nazwa sprzętu: przenośna wysokiej częstotliwości maszyna do wykrywania wad rentgenowskich o stałym ciśnieniu
Model | XXG 300JYGF |
Rura rentgenowska | metalowa rura ceramiczna |
Tryb zasilania rury rentgenowskiej | stałe napięcie |
Zakres regulacji napięcia rury rentgenowskiej | 50-300kV |
Krok regulacji napięcia rury |
1kV/krok |
Prąd rury rentgenowskiej | 0,5-3,0mA |
Krok regulacji prądu rury | 0,1mA/krok |
Maksymalny czas ekspozycji |
99 minut 59 sekund |
Zakres regulacji wysokiego ciśnienia opóźnienia |
0-99 sekund |
Maksymalna moc rury rentgenowskiej | 900W |
Częstotliwość robocza |
100kHz |
Rozmiar ogniska |
AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm) |
Grubość penetracji |
65mm (stal A3, ogniskowa 700mm, klisza HUATEC D7, negatyw czarny ≥2,0, 10 minut) |
Współczynnik obciążenia tymczasowego |
100% (w temperaturze otoczenia 20℃, warunki maksymalnej mocy) |
Kąt promieniowania | 40°x 55° |
Filtr wewnętrzny | 1mmBe |
Dodatkowy filtr |
4mm Alequivalent |
Rozmiar głowicy rury | φ295mmx775mm (w tym pierścień końcowy) |
Waga głowicy rury | 29kg |
Kabel połączeniowy | 50M |
Kabel zasilający | 10M |
Rozmiar kontrolera |
465mmx154mmx323mm |
Waga kontrolera | 11,3kg |
Zasilanie wejściowe | 200-250VAC, 47-400Hz |
Metoda chłodzenia anody | chłodzenie wymuszone powietrzem |
Dopuszczalna temperatura otoczenia | -20℃~+40℃ |
3. Standardowe akcesoria obejmują:
Detektor panelu DR maszyny do wspinania się po zewnętrznej ścianie rury
Maszyna rentgenowska do wspinania się po zewnętrznej ścianie rury
Cyfrowy detektor płaski 1024,76μm, obszar obrazu 233 x 97mm
Oprogramowanie do cyfrowego pozyskiwania i przetwarzania obrazu
Laptop
Wysokiej częstotliwości detektor wad rentgenowskich o stałym ciśnieniu (kierunkowy)
Szyna prowadząca gąsienicy (Dostosowana do wymagań klienta): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 szt.
