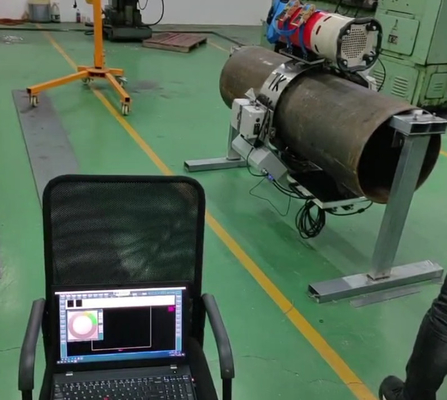

HXPC-200ASystem przeciągania rurociągów zewnętrznymi ścianami
1Ogólne wprowadzenie
(1) Marka sprzętu: HUATEC
(2) Model: HXPC-200A
(3) Prędkość jazdy: ≥ 100 mm/s;
(4) Tryb chodzenia przyjmuje typ torów, aby zapewnić pionową orientację spawania: ±1 mm, orientacja kierunku chodzenia
dokładność: ± 1 mm;
(5) Może spełniać wymagania napędowe dwuściennej maszyny promieniowania kierunkowego z jednym cieniem dla rurociągów o średnicy mniejszej niż 1600 mm;
6) Korzystanie z systemu komunikacji bezprzewodowej w podwójnym zakresie 5G, odległość sterowania: 100 metrów (w otwartym terenie);
(7) Korzystanie z zintegrowanego zasilania akumulatora litowego o niskiej temperaturze 36V, łatwego do wymiany, może normalnie działać w temperaturze minus 40°C;
8) Czas pracy: więcej niż 8 godzin;
(9) zużycie energii: ≤ 150 W;
(10) Napęd synchroniczny z pojazdem wspinającym się po ścianie rury (skaner płaski) w celu spełnienia wymogów wykrywania transświetlenia DR z dwoma ścianami i jednym cieniem
| Marka sprzętu: HUATEC |
Model: HXPC-200A |
| Prędkość jazdy: ≥ 100 mm/s; |
zużycie energii: ≤ 150 W; |
| Czas pracy: więcej niż 8 godzin; |
Nazwa sprzętu: przenośny urządzenie do wykrywania błędów promieniowania rentgenowskiego o wysokiej częstotliwości i ciśnieniu stałym |
| -rury promieniowe: rury metalowe ceramiczne |
Model: XXG 300JYGF |
| Zakres regulacji napięcia rurki rentgenowskiej: 50-300 kV |
Krok regulacji napięcia w rurze: 1 kV/krok |
| Krok regulacji prądu rurki: 0,1 mA/krok |
Maksymalny czas ekspozycji: 99 minut 59 sekund |
2Przenośny wykrywacz błędów rentgenowskiego
(1) Nazwa urządzenia: przenośna wysokofrekwencyjna stała maszyna do wykrywania usterek promieniowania rentgenowskiego
(2) Model: XXG 300JYGF
(3) Rurka rentgenowska: rurka metalowo-ceramiczna
(4) Tryb zasilania rurki rentgenowskiej: napięcie stałe
(5) Zakres regulacji napięcia rurki rentgenowskiej: 50-300 kV
(6) Krok regulacji napięcia rur: 1 kV/krok
(7) Prąd rurki rentgenowskiej: 0,5-3,0 mA
(8) Krok regulacji prądu rurki: 0,1 mA/krok
(9) Maksymalny czas ekspozycji: 99 minut 59 sekund
(10) Zakres regulacji wysokiego ciśnienia z opóźnieniem: 0-99 sekund
(11) Maksymalna moc rurki rentgenowskiej: 900 W
(12) Częstotliwość pracy: 100 kHz
(13) Rozmiar ostrości: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
(14) Grubość przebicia: 65 mm ( stalowa A3, ogniskowa 700 mm, folia HUATEC D7, czarna ujemna ≥ 2.0, 10
Protokół)
(15) Tymczasowe obciążenie: 100% (w temperaturze otoczenia 20°C, w warunkach maksymalnej mocy)
(16) Kąt promieniowania: 40° x 55°
(17) Filtr wewnętrzny: 1 mmBe
(18) Dodatkowy filtr: 4 mm Równoważny
(19) Rozmiar głowicy rury: φ295mmx775mm (włącznie z pierścieniem końcowym)
(20) Głowa rurki: 29 kg
(21) Kabel podłączający: 50M
(22) Kabel zasilania: 10M
(23) Rozmiar sterownika: 465mmx154mmx323mm
(24) Masa sterownika: 11,3 kg
(25) Moc wejściowa: 200-250VAC, 47-400Hz
(26) Metoda chłodzenia anodowego: chłodzenie na przymus powietrza
(27) Dopuszczalna temperatura otoczenia: -20°C~+40°C
3Standardowe akcesoria obejmują:
DR panel detektor rury zewnętrznej ściany wspinaczka
Maszyna do wykonywania zdjęć rentgenowskiej, maszyna do wspinaczki po ścianach zewnętrznych rur
Cyfrowy detektor płaskich 1024,76μm, powierzchnia obrazu 233 x 97mm
Oprogramowanie do pozyskiwania i przetwarzania obrazów cyfrowych
Laptop
Wysokiej częstotliwości czujnik błędów promieniowania rentgenowskiego o stałym ciśnieniu (w kierunku)
Ścieżka kierownicza: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 sztuk.
