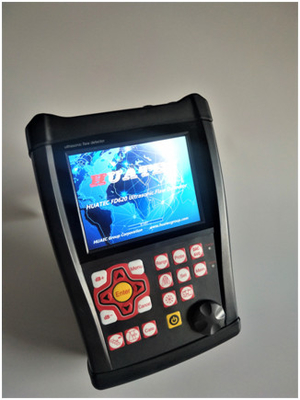

FD620 Wysokiej Prędkości W czasie rzeczywistym wykrywanie usterek, nagrywanie wideo, wykrywanie usterek
★Kalibracja sondy, tworzenie krzywej i inne operacje są uruchamiane przez okno dialogowe w całym procesie, nie ma potrzeby czytania instrukcji obsługi
★ Wszystkie narzędzia zawierają to, czego potrzebujesz: DAC, AVG, kolor Bscan, AWS itp.
★Pulsowa częstotliwość powtarzania: 30-3000Hz, dokładna regulacja, szybkie skanowanie, nigdy nie brak wykrycia
★ Wysoki współczynnik sygnału do hałasu, jasne i stabilne echo, konstrukcja przeciwhałasowa, idealna dla trudnych warunków pracy
★ 10-cyfrową AD, szybkie pobieranie próbek prowadzi do lepszego schematu echa ze wszystkimi szczegółami.
★ Krystalicznie przejrzysty wyświetlacz w prawdziwych kolorach.
★ Wysokiej prędkości w czasie rzeczywistym wykrywanie błędów nagrywanie wideo.
★ Połączenie z błękitnymi zębami, mobilna aplikacja generuje raport wykrywania wad na miejscu i realizuje drukowanie
★ Standard IP65. Pudełko ze stopu + żelu krzemionkowego, wodoodporne i odporne na kurz, solidne i trwałe na zawsze.
★ Bateria działa 15 godzin na jednym ładowaniu. Każda bateria ma własne sterowanie ładowania, więc z dwiema bateriami może pracować przez całą dobę.
Specyfikacje
| Zakres |
0-25000 mm, przy prędkości stali
|
| Prędkość materiału |
100 ‰ 20 000 m/s
|
| Częstotliwość powtarzania pulsu |
30-3000Hz
|
| Zakres dynamiczny |
≥ 38 dB
|
| Liniowość |
pozioma: +/- 0,2% FSW,
W pionie: 2,5% FSH, dokładność wzmacniacza +/-1 dB
|
| Siła rozwiązywania problemów |
> 40 dB (5P14)
|
| Pozostałości wrażliwości |
> 62 dB
|
| Odmowa (usunięcie) |
0 do 80% pełnej wysokości ekranu
|
| Duża pamięć |
1000 wykresu, 500 ustawień niezależności, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować na scenie bez bloku testowego
|
| Tryby badania |
Echo pulsowe, podwójny element i transmisja poprzeczna
|
| Rodzaje sond |
Jednorazowa, jednoroczna, podwójna, podwójna, poprzeczna, pełzająca, powierzchnia
|
| Monitory bram |
Dwie niezależne bramy sterujące w całym zakresie zamiatania
|
| Jednostki |
Poziom:
|
| Wymagania energetyczne |
AC Główne 100-240 VAC, 50-60 Hz
|
| Wyświetlanie opóźnienia |
-20 do 3400 μs
|
| Opóźnienie sondy/zerowe przesunięcie |
0 do 99,99 μs
|
| Władza |
Wewnętrzny akumulator litowo-jonowy o napięciu 7,2 V o mocy 8000 mAh
15 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza
4 godziny typowy czas ładowania
|
| H×W×D(mm) |
260×175×60 (mm)
|
| Temperatura pracy |
-10°C do 50°C
|
| Temperatura przechowywania |
-30 do 50°C
|
| Energia impulsu |
200V, 300V, 400V, 500V do wyboru
|
| Poprawka |
Pozytywna pół fala, ujemna pół fala, pełna fala, system RF
|
| Szerokość pasma (przejście pasmowe wzmacniacza) |
0.2 do 20 MHz
|
| Monitory bram |
Dwie niezależne bramy sterujące w całym zakresie zamiatania
|
| Wrażliwość |
120 dB maksymalnie w wybieralnej rozdzielczości 0.1, 1.0, 2.0, 6,0 dB
|
| Połączenia przetwornika |
BNC lub LEMO
|
Funkcje
Automatyczny wyświetlacz dokładnej lokalizacji usterki ((Głębokość d,poziom p,odległość s,amplitude,sz dB,ф).
Automatyczne wymiarowanie wad przy użyciu AVG/AVG lub DAC, szybkie zgłaszanie akceptacji lub odrzucenia wad.
Automatyczna kalibracja przetwornika Punkt zerowy, kąty, krawędź przednia i prędkość materiału.
Praktyczne do wykonania i wykorzystania DAC i AVG do oceny echo, krzywa może być modyfikowana i kompensowana.
Podłączając dysk pamięci, urządzenie może uzyskać nieograniczoną pamięć.
Zautomatyzowane nagrywanie wideo procesu testowego i odtwarzanie; użyj dysku U, długość wideo jest nieograniczona.
Kolorowe skanowanie.
W jednostce znajduje się 13 wbudowanych międzynarodowych norm.
Połączenie błękitnego zęba z urządzeniem mobilnym do generowania i drukowania raportów wykrywania na miejscu.1.
Funkcja korekty krzywej powierzchni.
Funkcja pomiaru wysokości pęknięcia.
Wrota powiększające: Rozszerzenie zakresu bramy na całą szerokość ekranu.
Funkcja automatycznego wzrostu.
Obłoka: jednoczesne wyświetlanie aktywnego skanu A w częstotliwości aktualizacji 60 Hz i obłoka wyświetlania skanu A.
Wytrzymałość szczytowa: porównanie zamrożonych form fal szczytowych z żywymi skanami A w celu łatwej interpretacji wyników badań.
Scan Freeze: wyświetlacz Freeze przechowuje dane o formie fali i ścieżce dźwięku.
Alarm: Bip i LED.
Real Time Clock.
Wypełnij echo.
Złapcie go.
Kolor echo w bramie.

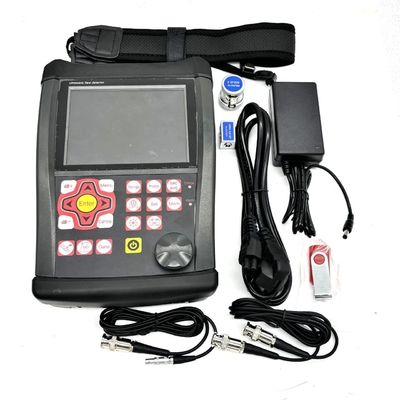

Standardowy pakiet
Przenośny detektor błędów ultradźwiękowych FD620 1
Przetwornik wiązki prostej (4 MHz, Φ10) 1
Przetwornik wiązki kątowej (4 MHz, 8 mm×9 mm, 60°) 1
Połączenie Kabel do przetwornika (BNC-LEMO 00 lub opcjonalnie LEMO 01-LEMO 00) 1
Akumulator Li-Ion, 8 ampera 1 godzina
Zapewnienie zasilania/ładowarka 1
Podręcznik obsługi w języku angielskim 1
Oprogramowanie aplikacyjne 1
Pas 1
