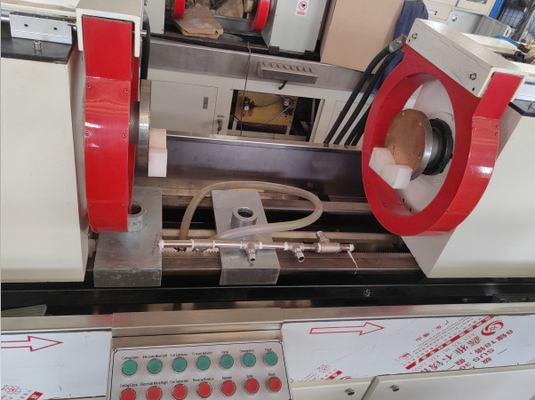

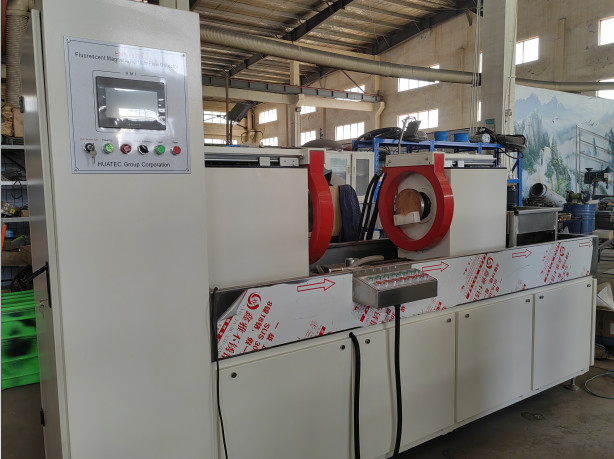

HMP-5000 Fluorescencyjny detektor wad cząstek magnetycznych
Zasada pracy
Wykorzystanie interakcji pomiędzy polem magnetycznym wycieku a proszkiem magnetycznym w miejscu wady przedmiotu.Wykorzystuje on różnicę między przepuszczalnością defektów powierzchniowych i niemal powierzchniowych wyrobów stalowych (takich jak pęknięcia), włączenie złomu, linii włosowe itp.) i przepuszczalność magnetyczną stali, pole magnetyczne w nieciągłości tych materiałów zostanie zniekształcone po magnetyzacji,o pojemności nieprzekraczającej 10 W, wykorzystując właściwości wycieku magnetycznego w miejscu uszkodzenia w celu wchłonięcia proszku magnetycznego,w ten sposób przyciągając proszek magnetyczny do tworzenia akumulacji proszku magnetycznego w miejscu wady - oznaki magnetyczne, w odpowiednich warunkach oświetleniowych odpowiednio ujawnione jest miejsce i kształt wady.
| Parametry techniczne |
|
|
Aktualność
Nazwa
|
HWDC/FWDC
(Opcjonalnie)
|
|
| |
| Prąd magnetyzacji obwodowej (A) |
5000 |
|
| Wymagania w odniesieniu do urządzeń do przechowywania energii elektrycznej |
12000,16000,18000,20000 |
|
| Opcjonalna średnica wewnętrzna cewki (mm) |
350,400,500,600 |
|
| Opcjonalne maksymalne odległość między elektrodami (mm) |
1000,1500,2000,3000,5000 |
|
| Silnik główny |
Typ zintegrowany/podzielony (kabina sterująca oddzielona od silnika głównego) |
|
| Wrażliwość |
Wyraźne wyświetlanie na próbce typu A (30/50,15/50,7/50) |
|
| Cykl pracy |
≤ 30% |
|
| Tryb sterowania |
Prostowy/automatyczny |
|
| Interfejs operacyjny |
Cyfrowy amperometr/ekran dotykowy |
|
| Mechanizm zaciskania |
Prostowy/Pneumatyczny |
|
| Tryb obrotowy |
Prostowy/elektryczny |
|
| Ruch elektrody ogona |
Prostowy/elektryczny |
|
| Metoda magnetyzacji AC |
Magnetyzacja obwodowa, wzdłużna, kompozytowa |
|
| Demagnetyzacja AC |
Automatyczna demagnetyzacja rozpadu |
|
| Tryb naprawy |
Prostowanie półfalowe (HWDC) /prostowanie pełnofalowe (FWDC) |
|
| Metoda magnetyzacji AC/DC |
magnetyzacja obwodowa AC,
Magnetyzacja obwodowa DC, magnetyzacja wzdłużna AC, magnetyzacja wzdłużna DC, magnetyzacja kompozytowa obwodowa AC + DC wzdłużna,Magnetyzacja kompozytowa DC obwodowa + AC wzdłużna
|
|
| Demagnetyzacja prądu stałego |
Demagnetyzacja ultra niskiej częstotliwości |
|
| Lampa UV |
W zawieszeniu / ręcznie |
|
| Czas rozpylania |
3 ̇ 6 sekund / sterowanie ręczne |
|
| Czas magnetyzacji |
00,52 sekundy na cykl |
|
| Czas obserwacji rotacji |
5 ‰ 10 sekund |
|
| Czas demagnetyzacji |
3,5 sekundy na cykl |
|
| Zaopatrzenie w powietrze |
00,4-0,8 MPa |
|
| Zasilanie |
Trójfazowe pięciokrętowe, 380V±10%, 50Hz |
|
| Całkowity wymiar (mm) |
Długość: 1,5 m + odstęp elektrody |
|
| Szerokość: 2,000; Wysokość: 2,200 |
|
Zastosowanie
Jest on przeznaczony do wykrywania mikrowad powierzchniowych i bliskich powierzchni (np. pęknięć, włączeń szczurów) ferromagnetycznych części roboczych (takich jak śruby, szpilki, buchy, przekładnie, pierścienie przekładni, wały skrętowe itp.).) spowodowane podrobieniem, tłumienie, szlifowanie, zmęczenie i inne procesy.
Standardy zgodności
Detektor błędów cząstek magnetycznych: GB/T 8290?? 2011
Warunki obserwacji dla kontroli cząstek magnetycznych: GB/T 5097-2020 / ISO 3059:2012
Norma ASTM: Metoda wykrywania cząstek magnetycznych ASTM E1444-01
Standardy UE/międzynarodowe: DIN EN ISO 9934-2:2003
Parametry techniczne
Zakres wykrywania: średnica: 0 ‰ 260 mm, długość: 1200 mm (zakres dostosowywalny 0 ‰ 3000 mm)
Metoda wykrywania: wykrywanie fluorescencyjnych lub niefluorescencyjnych cząstek magnetycznych
Metoda magnetyzacji: magnetyzacja obwodowa, wzdłużna i kompozytowa
Odległość między elektrodami: regulowana 0·1200 mm, dostosowywalny zakres 0·6000 mm
Mechanizm mocowania: mocowanie ręczne/pneumatyczne
Prąd magnetyzujący: 0 ‰ 6000 A
Efekt demagnetyzacyjny: Magnetyzm pozostałości < 0,3 mT
Czułość: wyraźne wyświetlanie na standardowym próbce typu A1 (15/50 μm)
Zasilanie: trójfazowe pięciodrukowe 380V 50Hz
Standardowa konfiguracja:
Główna jednostka kontroli cząstek magnetycznych
CyfroweAmmeter
Światłoodporne pomieszczenie ciemne z zasłoną
Lampa UV zawieszona
Fluorescencyjne cząstki magnetyczne
Próbka koncentracji zawieszenia magnetycznego
Magnetometr
Opcjonalna konfiguracja:
Półzamknięte ciemne pomieszczenie
Całkowicie zamknięte ciemne pomieszczenie
Magnetyzacja prądu stałego (HWDC/FWDC)
Panel sterowania ekranu dotykowego
Obserwacja rotacji (ręczna/elektryczna)
Elektrycznie napędzane elektrody ogonowe
Matka z miedzianego sieci ognioodpornego
| Model |
Konfiguracja |
Ruch elektrody ogona |
Obserwacja rotacji |
Panel operacyjny |
| Podręcznik |
Elektryczne |
Podręcznik |
Elektryczne |
Amperometr cyfrowy |
Ekran dotykowy |
| Wpływ gospodarczy |
Podstawowy ciemny pokój |
√ |
|
√ |
|
√ |
|
| Standardowy |
Półzamknięte ciemne pomieszczenie |
√ |
|
|
√ |
√ |
|
| Zaawansowane |
Całkowicie zamknięte ciemne pomieszczenie |
|
√ |
|
√ |
|
√ |
