Maszyna do wykrywania wad wewnętrznych i zewnętrznych lin stalowych zintegrowana HRD-120
JedenPrzegląd produktu
●Wykrywanie lin stalowych onlinewewnętrzne i zewnętrzne zerwane druty, zużycie, rdza, deformacja, luźne splotki, przeskoki drutu, zmiany materiału i inne wady.
● Raport z wyników testów może spełniać normy różnych branż i zawiera liczbę zerwanych drutów oraz stosunek powierzchni zerwanych drutów do całkowitej powierzchni zerwanej liny.
● Wykorzystanie interfejsu USB komputera (przewodowego) lub „własnej sieci Wi-Fi” (bezprzewodowej) do bezpośredniego przetwarzania i analizy próbek, z alarmem dźwiękowym i świetlnym online oraz wyświetlaniem wyników w czasie rzeczywistym.
● Okrągła konstrukcja czujnika, otaczająca obwód, magnesowanie osiowe, natychmiastowe magnesowanie liny stalowej do stanu nasycenia.
● Czujnik przyjmuje obudowę ze stopu aluminium, z funkcjami wodoodporności, pyłoszczelności, wstrząsoodporności i odporności na wilgoć.
● Stabilna praca, niezawodna wydajność, wysoka dokładność wykrywania, silna odporność na zakłócenia, dokładne dane.
● Oprogramowanie jest kompatybilne z różnymi systemami operacyjnymi komputerów: Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11
● Szeroko stosowany w górnictwie, kolejkach linowych, sprzęcie podnoszącym, windach, maszynach portowych, mostach linowych i innych dziedzinach.
Dwa.Konfiguracja systemu i model

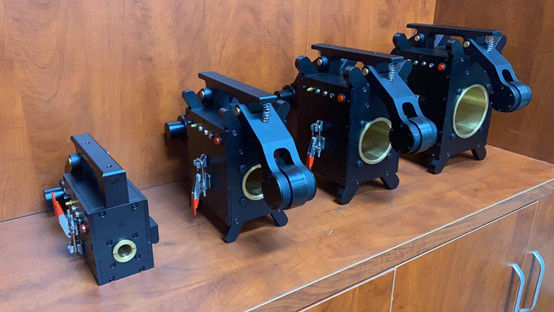

Wszystko wymaga dostosowania: Maszyna do wykrywania wad lin stalowych (mała 48mm - średnia 78mm - duża 108mm)
|
SN. |
Nazwa i model konfiguracji |
Ilość |
Oznaczenie |
| Jednostka czujnika |
W zestawie enkoder |
● Zintegrowana jednostka czujnika
● Szybki wzbudnik rewersyjny ● Koncentrator sygnału o wysokiej przewodności ● Grupa czujników magnetycznych Hall ● Pływający pierścień centrujący do pomiaru zużycia ● Precyzyjny enkoder odległości ● Urządzenie do automatycznego pozycjonowania kół
1
zestaw
|
W zestawie enkoder2 |
● Alarm w czasie rzeczywistym (konwersja cyfrowo-analogowa hi-fi) |
| ● Moduł konwersji analogowo-cyfrowej AD ● Moduł automatycznego tłumienia szumów ● Moduł alarmu dźwiękowego i wizualnego wykrywania ● Moduł zapewnienia jakości wykrywania ● Tryb plug and play DAQ |
1
zestaw
Zawiera przechwytywanie Wi-Fi
3
|

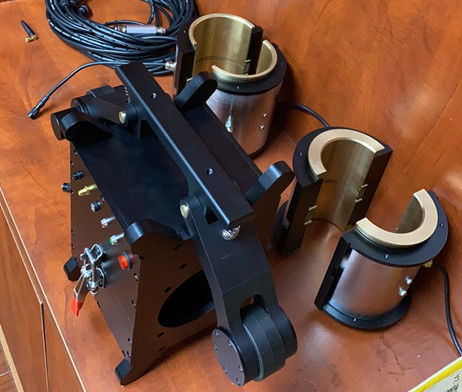

Wymienne tuleje5 zestawów |
Niestandardowe specyfikacje omawiane są osobno |
|
Jednostka przetwarzająca |
4 |
Kabel transmisyjny USB |
1 szt. |
| Wykonany na zamówienie o długości 20 metrów |
5 |
Antena Wi-Fi |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
Jedna jest częścią zapasową |
| 6 |
Oprogramowanie do przetwarzania sygnałów w czasie rzeczywistym w wersji V3.0 |
1 zestaw |
7 |
| Komputer do akwizycji danych (typ tablet) |
1 szt. |
W zestawie ładowarka |
|
| Jednostka akcesoriów |
8 |
Niestandardowa walizka na instrument |
1 szt. |
| Niestandardowe koło przesuwne z drążkiem |
9 |
Uniwersalna ładowarka |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
Czerwone światło: ładowanie |
| Zielone: naładowane |
10 |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
1 szt.
Elastyczne połączenia dla jednostek czujników
|
| 11 |
Instrukcja obsługi (powiązane dane techniczne) |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
12 |
| Certyfikat (karta gwarancyjna) |
1 szt. |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
|
| Lista pakowania |
1 szt. |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
|
| 2, wszystkie rozmiary mogą być dostosowane na żądanie (i mogą być dokładnie dostosowane wymienne tuleje); Na przykład tuleja wymienna 48mm+24mm |
Trzy. Rdzeń techniczny i kwalifikacje prawne |
1. Instrument wirtualny: nieskończona niepewność liny. Tylko zastosowanie technologii instrumentów wirtualnych, zastępujące tradycyjne instrumenty oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pominiętych wykryć i błędnych osądów, tak jak oglądanie filmu, skanowanie liny stalowej przez cały proces, wyniki są dokładne i mają dobrą powtarzalność. |
|
2. Trzy instrumenty stałe: Zgodnie z krajowymi normami dotyczącymi złomu lin stalowych w różnych branżach, produkt ten stosuje elektromagnetyczne wykrywanie jakościowe, ilościowe, pozycjonujące, online, nieniszczące lin stalowych wewnętrznych i zewnętrznych zerwanych drutów, rdzy, zużycia, zmian przekroju metalu, luźnych splotek, przeskoku drutu, deformacji, anomalii materiałowych i innych wad.
3. Instrument prawny: zgodny z amerykańską normą ASTM1571-2021 i chińską normą krajową GB/T21387-2008.
Cztery. Wskaźniki techniczne
Cała seria może wykrywać
zakres średnic lin stalowych:
φ1.5-300mm (wymaga konfiguracji czujnika o innej specyfikacji)
Prędkość względna czujnika i liny stalowej: 0.0-6.0 m/s Najlepsza: 0.1-0.5 m/s
Optymalna szczelina między pierścieniem prowadzącym czujnika a liną stalową wynosi 2-4 mm, a dopuszczalna szczelina wynosi 0-15 mmZdolność wykrywania wad zerwanych drutów (LF)Jakościowe:
dokładność wykrywania jakościowego pojedynczego skoncentrowanego zerwanego drutu wynosi
99.99%
Ilościowe: Liczba zerwanych drutów w jednym miejscu dopuszcza jeden lub jeden równoważny błąd oceny
Wskaźnik dokładności wynosi ponad 92%, gdy liczba zerwanych drutów w jednym miejscu jest wykrywana bez błędów przez ponad 100 razyWskaźnik ilościowej zmiany przekroju metalu (LMA)Dopuszczalny błąd powtarzalności czułości wykrywania wynosi
±0.055%
Dopuszczalny błąd wartości wskazania precyzji testu:
± 0.2%
Waga czujnika: typowe specyfikacje Zasilanie: 5V z baterii komputera
Waga czujnika: typowe specyfikacje < 10kg (dostosowane do sytuacji faktycznej)Temperatura otoczenia:
-10°C~40°C
Ciśnienie atmosferyczne: 86~106Kpa Wilgotność względna: ≤85%
