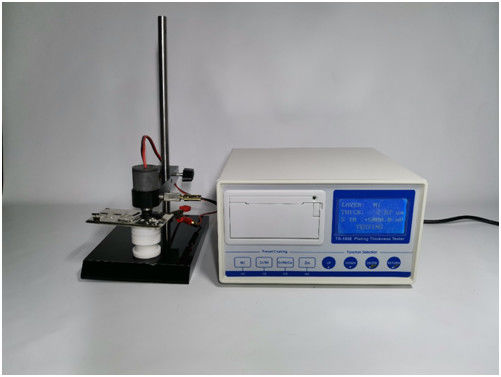

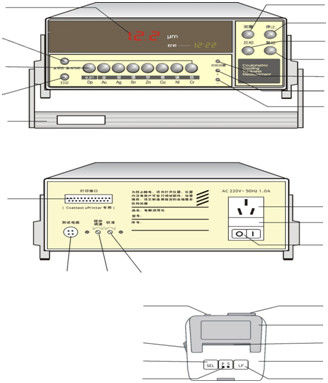

HUATEC TG-100ECoulometrycznyTester grubości Metalowe powłoki grubości miernika miernika grubości elektrolitycznej Wbudowany drukarka

Jak wybrać roztwory elektrolityczne

Określenie roztworów elektrolitycznych oraz osadzonych kombinacji metalu i bazy

Jak zmierzyć metali pokrywających pojedynczej warstwy

Przykład: pomiar pokrycia cynkowego z białą pasywacją na podłożu stalowym, grubość 10 μm.

1. Wykorzystaj gumę, aby wytrzeć folie pasywacyjne na powierzchni pokrycia cynkowego przedmiotu, który ma być zmierzony.
2. Głowę badawczą przycisnąć pionowo na powierzchnię przedmiotu, który ma być zmierzony, wywierać odpowiednie ciśnienie, aż nie wystąpi żadna przecieka.
3. Roztwór elektrolityczny A8 jest wybierany z tabeli 2 do kombinacji pokrycia cynkiem podłoża stalowego.Komórka nie będzie pełna(Poziom roztworu znajduje się około 3 mm od otworu komórki)
4. Wprowadzenie pipety na dno komórki elektrolizy, wielokrotne wsuwanie, aby usunąć bąbelkę powietrza z komórki,umożliwia rozpuszczalnikowi całkowity kontakt z pokrywą cynkową, przed umieszczeniem mieszalnika w podanej pozycji.
5. Naciśnij przycisk Zn.
6. Wprowadź wtyczkę sygnałową do otworu śruby elektrody, przymocuj czerwony zacisk sygnałowy do obiektu pokrytego i upewnij się, że podłączono go odpowiednio.
7. naciśnij przycisk pomiarowy, rozrywacz zaczyna się obracać, podczas gdy sygnał alarmowy sygnalizuje, pomiar zostanie automatycznie zatrzymany, na wskaźniku wyświetlona jest grubość 10 μm,Naciśnij przycisk Stop.
8. Naciśnij przycisk drukowania, aby uzyskać listę wyników pomiarów (jeśli nie potrzebujesz listy, możesz pominąć ten krok)
9. Podnieść mieszarkę, oczyścić zużyty roztwór elektrolityczny za pomocą pipety, podnieść głowicę badawczą, usunąć przedmiot.
10. Przed ponownym wymianą należy upewnić się, że nie znajdują się na nich produkty utleniania.

Jak zmierzyć twarde pokrycie chromowe

Przykład: pomiar twardych pokryć chromowych na podłożu stalowym, grubość twardych pokryć chromowych wynosi 35 μm.

1. Wykorzystaj gumę, aby wytrzeć folie pasywacyjne na powierzchni pokrycia chromowego przedmiotu, który ma być zmierzony.
2. Głowę badawczą przycisnąć pionowo na powierzchnię przedmiotu mierzonego, wywierać odpowiednie ciśnienie, aż nie wystąpi żadna przecieka.
3. Roztwór elektrolityczny A2 wybierany jest z tabeli 2, komórkę należy napełnić 2 ml roztworu elektrolitycznego za pomocą kroplówki.(Poziom roztworu znajduje się około 3 mm od otworu komórki)
4. Wprowadź pipetę na dno komórki elektrolizy, powtórz odciąganie kilka razy, aby usunąć bąbelkę powietrza z komórki,umożliwia rozpuszczalnikowi całkowity kontakt z pokrywą chromową.

Uwaga: W przypadku pomiarów pokrycia chromowego umieszczenie mieszalnika nie jest wymagane.

5. (płytkowanie przycisku Cr select: --- zmierzyć chromu dekoracyjnego --- zmierzyć chromu twardego)
6. Wprowadź wtyczkę sygnałową do otworu śruby elektrody, przymocuj czerwony zacisk sygnałowy do obiektu pokrytego i upewnij się, że podłączono go odpowiednio.
7. naciśnij przycisk pomiarowy, a mieszarka zacznie się obracać,gdy grubość 15 μm jest wyświetlana na wskaźniku, naciśnij przycisk Stop, a następnie naciśnij przycisk Print (jeśli nie, tester nie może normalnie działać), odnowić roztwór elektrolityczny, ponownie nacisnąć przycisk pomiarowy.Zarejestruj grubość twardego pokrycia chromowego.
8. Zmyć zużyty roztwór elektrolityczny za pomocą pipety, podnieść głowicę badawczą i usunąć przedmiot.
9. Przed ponowną wymianą należy upewnić się, że nie występują na nich produkty utleniania.

Jak zmierzyć wielowarstwowe pokrycie

Przykład: pomiar grubości wielowarstwowych osadów składających się z miedzi,Tłuszcz warstw składowych wynosi 0,4 μm chromu, 14 μm niklu, 10 μm miedzi.

1. Użyj gumy do wytrzebienia folii pasywacyjnych na powierzchni pokrycia przedmiotu, który ma być zmierzony
2. Głowę badawczą przycisnąć pionowo na powierzchnię przedmiotu mierzonego, wywierać odpowiednie ciśnienie, aż nie wystąpi żadna przecieka.
3. Roztwór elektrolityczny A2 wybierany jest z tabeli 2, komórkę należy napełnić 2 ml roztworu elektrolitycznego za pomocą kroplówki.(Poziom roztworu znajduje się około 3 mm od otworu komórki)
4. Wprowadź pipetę na dno komórki elektrolizy, powtórz odciąganie kilka razy, aby usunąć bąbelkę powietrza z komórki,umożliwia rozpuszczalnikowi całkowity kontakt z pokrywą chromową.

Uwaga: W przypadku pomiarów pokrycia chromowego umieszczenie mieszalnika nie jest wymagane.

5. Naciśnij przycisk pomiaru T & Cr.
6. Wprowadź wtyczkę sygnałową do otworu śruby elektrody, przymocuj czerwony zacisk sygnałowy do obiektu pokrytego i upewnij się, że podłączono go odpowiednio.
7. Nacisnąć przycisk pomiarowy, miotacz zaczyna obracać, podczas gdy sygnał alarmowy, pomiar zostanie automatycznie zatrzymany, grubość 0,4 μm została wyświetlona na wskaźniku,powtórne naciśnięcie przycisku pomiarowego 1 ̇ 2 razyZarejestruj grubość pokrycia chromowego (wartości pomiarowe opierają się na wartościach uzyskanych podczas pierwszego szumienia).
8. Używany roztwór elektrolityczny należy oczyszczać za pomocą pipety bez podnoszenia uchwytu komórki.Przesypanie komórki 1-2 razy wodą dejonizacyjną przed napełnieniem komórki 2 ml roztworu elektrolitycznego A5 (zob. tabela 2)., roztwór elektrolityczny A5 do niklowania na podłożu miedzianym), a następnie umieszczenie mieszalnika w pozycji dawcy.
9. Powtórz krok 7 zgodnie z powyższym i zarejestruj grubość 14 μm pokryw niklowej.

10. Powtórzyć kroki 7, 8 zgodnie z powyższym i zarejestrować grubość 10 μm pokrycia miedzi.
11. Zmyć zużyty roztwór elektrolityczny za pomocą pipety, podnieść głowicę badawczą i usunąć przedmiot.
12. Przed ponownym wymianą należy upewnić się, że nie znajdują się na nich produkty utleniania.

Formuły i metody przygotowania roztworów elektrolitycznych

Wymóg: Roztwór elektrolityczny wymaga przygotowania z analitycznej czystości substancji chemicznych i wody destylowanej.

Wykorzystanie

• Pozwala na pomiar grubości pojedynczej warstwy metali galwanicznych
• Wcześnie ustawione standardowe rodzaje pokrycia to: chromu dekoracyjnego, chromu twardego, niklu, miedzi (miedzi na żelaznym lub niemetalicznym podłożu), cynku, cyny, srebra i złota.Jeśli chcesz przetestować inne rodzaje pokryciaNa przykład, jeśli potrzebujesz przetestować bezelektryczny nikel (klienci mogą nie przetestować srebra), możesz zmienić srebro na bezelektryczny nikel.
• Pozwala na pomiar grubości poszczególnych warstw wielowarstwowych powłok galwanizowanych
• Pozwala na pomiar grubości powłok galwanizowanych na materiałach nieprzewodzących, takich jak tworzywa sztuczne
• Digital display umożliwia łatwe i dokładne bezpośrednie odczyty pomiarów grubości w systemie dziesiętnym
• Wyposażone w miniaturową drukarkę, która może automatycznie drukować rodzaje pokrycia, grubość i czas badania
• Nie można zmierzyć różnicy potencjału
• Zaprojektowane do stosowania zgodnie ze standardowymi procedurami badania zgodnymi ze specyfikacją ISO

Specyfikacje

Model: TG-100E

Zasilanie prądem przemiennym 220 V±10%, 50 ¢60 Hz

Zużycie energii: nie więcej niż 25 W

Waga brutto: około 9 kg

Rozmiar opakowania: 370×440×230 ((mm) dla ciała badacza

Zakres pomiarów: błąd 050μm: ≤±10%

Szczegółowa lista:

Wymóg:

Potencjalne stanowisko badawcze 1

Kabel sygnałowy dla potencjalnego przetwornika 1

Komórka elektrolizy 1

Gasketa 1

Roztwory elektrolizy A2, A4, A5, A8 1

Kauczuk 1

Butelka do porcji 2

Brzuch 1

Instrukcja, karta gwarancyjna 1

Pomiar przed inspekcją

1.Położenie urządzenia badającego, stanowiska badawczego i stanowiska substancji chemicznych na biurku roboczym w równym i prostym miejscu.

2. Upewnij się, że zasilanie jest AC 220V.
3. Podłącz tester do stołu testowego za pomocą kabli.
4. Naciśnij dowolny przycisk wybierania, skróć przycisk sygnału do końca wtyczki sygnału, włącz przełącznik zasilania, a następnie naciśnij przycisk pomiarowy,Mieszalnik powinien obracać i wyświetlany zaczyna liczyć. Odłączyć linię łączącą między zaciskiem sygnałowym a końcem wtyczki sygnałowej, tester powinien natychmiast zatrzymać się do liczenia i alarmu.W związku z tym stan badacza można uznać za normalny..
