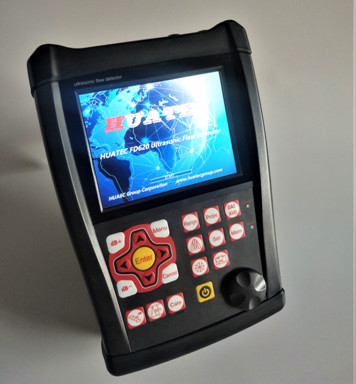

FD630 Wysokiej Wydajności Ultrasonic Flaw Detector TOFD Detection Thickness Testing

Specyfikacje

Zakres: 0-15000 mm, przy prędkości stali

Prędkość materiału: 100～20000 m/s

Częstotliwość powtarzania impulsów: 10-10000 Hz

Zakres dynamiczny: ≥38dB

Liniowość: Pozioma: +/-0,2% FSW, Pionowa: 0,25% FSH, Dokładność wzmacniacza +/-1 dB.

Moc rozdzielcza:>40dB (5P14)

Pozostałości czułości:>66dB

Odrzucenie (tłumienie): od 0 do 80% wysokości pełnego ekranu

500 niezależnych ustawień, dowolne kryterium można wprowadzić swobodnie, możemy pracować na miejscu bez bloku testowego；

Duża pamięć 1000 wykresów A

Tryby testowe: Echo impulsowe, podwójny element i transmisja przez

Typy sond: Pojedyncza prosta, Pojedyncza kątowa, Podwójna prosta, Podwójna kątowa

Monitory bramkowe: Dwie niezależne bramki sterowane w całym zakresie zamiatania

Jednostki: cale lub milimetry

Wymagania dotyczące zasilania: Sieć AC 100-240 VAC, 50-60 Hz

Opóźnienie wyświetlania: od -20 do 3400 µs

Opóźnienie sondy/przesunięcie zerowe: od 0 do 99,99 µs

Wewnętrzny akumulator litowo-jonowy o napięciu znamionowym 7,2 V przy 8000 mAh

15 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza

4 godziny typowego czasu ładowania

H×W×D(mm):260×175×60 (mm)

Waga: 1,2 kg

Temperatura pracy: od -10℃ do 50℃

Temperatura przechowywania: od -30℃ do 50℃

Energia impulsu: 200 V, 300 V, 400 V, 500 V do wyboru

Prostowanie: Połowa fali dodatniej, połowa fali ujemnej, pełna fala, system RF

Szerokość pasma (pasmo przepustowe wzmacniacza): od 0,1 do 300 MHz

Monitory bramkowe: Dwie niezależne bramki sterowane w całym zakresie zamiatania

Czułość: maks. 120 dB w rozdzielczości do wyboru 0,1, 1,0, 2,0, 6,0 dB.

Połączenia przetworników: BNC lub LEMO

Funkcje

Zautomatyzowane wyświetlanie precyzyjnej lokalizacji wady (głębokość d, poziom p, odległość s, amplituda, sz dB,ф).

Określanie wielkości wad: Automatyczne określanie wielkości wad za pomocą AVG/AVG lub DAC, przyspiesza raportowanie akceptacji lub odrzucenia wad.

Zautomatyzowana kalibracja punktu zerowego przetwornika, kątów, przedniej krawędzi i prędkości materiału.

Wygodne tworzenie i używanie DAC i AVG do oceny echa, krzywą można modyfikować i kompensować.

Podłączanie dysku U, urządzenie może uzyskać nieograniczoną pamięć, wyjście raportów PDF i aktualizację systemu.

Zautomatyzowane tworzenie wideo z procesu testu i odtwarzanie; użyj upan, długość wideo jest nieograniczona.

Kolorowy Bscan.

TOFD.

Schemat spoiny.

W urządzeniu znajduje się 15 standardów.

Połączenie Bluetooth z urządzeniem mobilnym w celu generowania i drukowania raportów z badań na miejscu.　AWS D1.1.

Funkcja korekcji powierzchni zakrzywionej.

Funkcja pomiaru wysokości pęknięcia.

Powiększanie bramki: rozłożenie zakresu bramki na całą szerokość ekranu.

Funkcja automatycznego wzmocnienia.

Obwiednia: Jednoczesne wyświetlanie skanu A na żywo z częstotliwością odświeżania 60 Hz i obwiedni skanu A

wyświetlacz.

Peak Hold: Porównaj zamrożone przebiegi szczytowe ze skanami A na żywo, aby łatwo interpretować wyniki testów.

Scan Freeze: Zamrożenie wyświetlacza przechowuje dane przebiegu i ścieżki dźwięku.

Alarm: Sygnał dźwiękowy i dioda LED.

Zegar czasu rzeczywistego.

Wypełnij echo.

Znacznik przechwytywania.

Kolor echa w bramce.

Podstawowy pakiet instrumentów

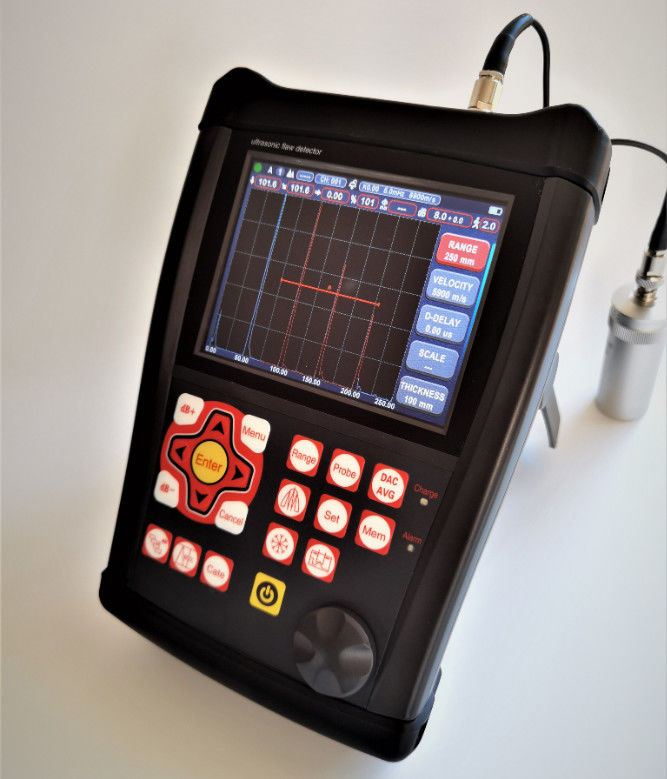

Przenośny defektoskop ultradźwiękowy

Przetwornik wiązki prostej (2,5 MHz, Φ20)

Przetwornik wiązki kątowej (4 MHz, 8 mm×9 mm, 60°)

Kabel połączeniowy do przetwornika (Q9-C5 lub opcjonalnie C9- C5)

Akumulator litowo-jonowy, 7,8 amperogodziny

Zasilacz/ładowarka

Instrukcja obsługi w języku angielskim

Oprogramowanie aplikacji

Pasek
