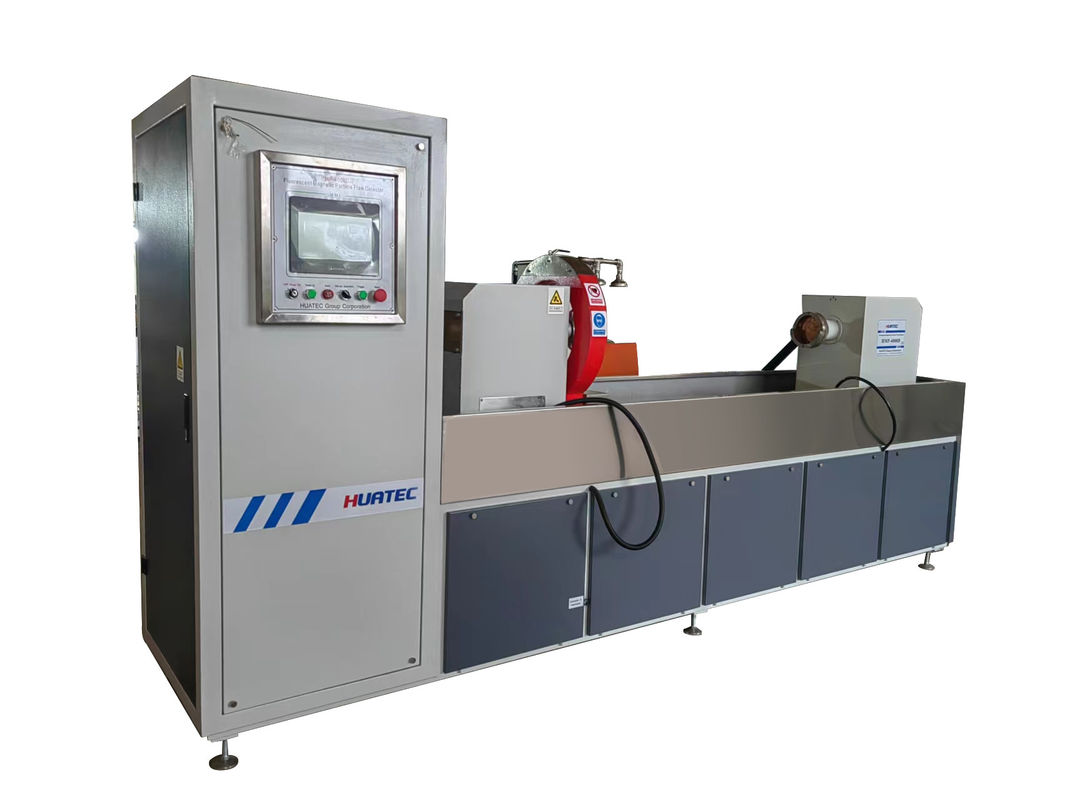

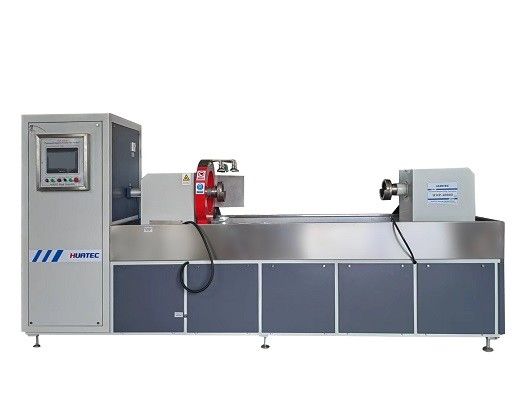

HMP-4000D Wysokiej precyzji Detektor wad cząstek magnetycznych

Wykrywacz wad metodą magnetyczno-proszkową HMP-4000D o wysokiej precyzji

1. Opis komponentów urządzenia

1.1 Informacje ogólne o urządzeniu

Urządzenie jest pojedynczą maszyną z ręcznym załadunkiem i rozładunkiem. Urządzenie wykorzystuje technologię zaciskania na pręcie i technologię magnesowania zespolonego. Prawy elektroda jest pneumatycznie zaciskana, skok zaciskania 0-50 mm, automatyczne tłumienie i rozmagnesowanie, automatyczne natryskiwanie, odzyskiwanie, mieszanie i filtracja zawiesiny magnetycznej. Wyraźnie wyświetlany jest wzorzec próby magnetycznej typu A nr 2 (30/100).

Główne komponenty urządzenia to: system zaciskania, system zasilania magnesującego, system sterowania elektrycznego, system odzyskiwania natrysku mieszania i filtracji zawiesiny magnetycznej, światło czarne, ciemnia, system rozmagnesowania itp.

1.2 System zaciskania:

1.2.1 Urządzenie posiada poziomy mechanizm zaciskania o skoku 0-1500 mm, który może spełnić wymagania inspekcji obrabianych przedmiotów o długości do 1500 mm i średnicy zewnętrznej do 250 mm. Cewki magnesujące wzdłużne są dwie, po jednej z każdej strony, napędzane odpowiednio przez cylinder i mogą być przesuwane w celu wzmocnienia efektu magnesowania części osi długiej.

1.2.2 Urządzenie wykorzystuje specjalną metodę pręta do magnesowania obwodowego obrabianego przedmiotu poprzez metodę pręta, sprawdzając różne drobne pęknięcia radialne, które mogą występować na powierzchniach wewnętrznych i zewnętrznych; Magnesowanie wzdłużne obrabianego przedmiotu odbywa się metodą cewki, sprawdzając różne drobne pęknięcia pierścieniowe, które mogą występować na powierzchni obrabianego przedmiotu.

1.2.3 W celu zapewnienia dokładnego pozycjonowania obrabianego przedmiotu i spełnienia wymagań zaciskania urządzenia. Urządzenie jest wyposażone w centralne urządzenie do regulacji wysokości.

1.2.4 Magnesowanie obwodowe i wzdłużne może odbywać się oddzielnie, sprawdzając odpowiednio wewnętrzne i zewnętrzne powierzchnie obrabianego przedmiotu pod kątem różnych pęknięć poprzecznych i wzdłużnych; Możliwe jest również jednoczesne magnesowanie zespolone (jednoczesne) obrabianego przedmiotu, co pozwala na kompleksowe sprawdzenie różnych subtelnych defektów, które mogą występować na wewnętrznych i zewnętrznych powierzchniach obrabianego przedmiotu.

1.2.5 Z przodu stołu roboczego zaprojektowano platformę roboczą, która ułatwia operacje załadunku i rozładunku.

1.3 System sterowania zasilaniem magnesującym:

Urządzenie wykorzystuje tryb magnesowania prądem przemiennym, dwa niezależne zasilacze magnesujące w kierunku obwodowym i wzdłużnym, a dwa główne transformatory dostarczają odpowiednio prąd magnesujący. Technologia konwertera modułu sterującego jest wykorzystywana do kontrolowania wielkości prądu obwodu, a izolowane napięcie jest doprowadzane do elektrody i cewki jarzmowej. Wielkość prądu jest płynnie regulowana, a odpowiedni wskaźnik jest ustawiony tak, aby zapewnić, że obrabiany przedmiot uzyska określoną intensywność magnesowania. Z funkcją sterowania fazą wyłączania zasilania, w celu utrzymania stabilnego magnetyzmu szczątkowego, może być używany do wykrywania wad metodą magnetyzmu szczątkowego.

1.4 System sterowania elektrycznego (ekran dotykowy jest opcjonalny, poniżej znajdują się numery związane z wyborem ekranu dotykowego *):

1) System sterowania elektrycznego jest sterowany przez sterownik PLC, obejmujący moduł sterujący i jego urządzenie zabezpieczające, urządzenie wyzwalające regulacji prądu, amperomierz, przyciski sterujące i lampki kontrolne, silnik, cylinder, podwójne sprzęgło, zawór elektromagnetyczny, wyłącznik powietrzny, przekaźnik pośredniczący i inne urządzenia sterujące.

2) Jak potwierdzono przez obie strony w drodze negocjacji, urządzenie przyjmuje konstrukcję zintegrowaną elektromechanicznie, a skrzynka sterowania rozdzielnicą znajduje się z tyłu urządzenia. Podstawowe operacje wyłączania zasilania są wykonywane na powierzchni szafy, drzwi szafy są wyposażone w zamki, system ochrony przed kurzem, filtracji, chłodzenia powietrzem itp. Dostawca musi zapewnić bezpieczeństwo elektryczne i konserwację integracji mechanicznej i elektrycznej.

3) Oprócz pracy automatycznej, urządzenie jest również wyposażone w klawisze funkcyjne do różnych funkcji, które mogą być realizowane ręcznie: zaciskanie obrabianego przedmiotu (pneumatyczne), natryskiwanie, magnesowanie, luzowanie obrabianego przedmiotu (pneumatyczne) i inne czynności.

4) Płytki drukowane obwodów obwodowych i wzdłużnych mogą być używane uniwersalnie.

5) Czas magnesowania i interwał magnesowania można regulować.

6) Wyposażony w pedał nożny, uruchomienie programu automatycznego można kontrolować za pomocą przycisku "Automatyczne uruchamianie" lub pedału nożnego.

7) Obudowa urządzenia jest niezawodnie uziemiona, a rezystancja izolacji całego urządzenia wynosi ≥2MΩ.

8) Urządzenie posiada doskonałe zabezpieczenia i funkcję alarmową.

*9) Używając ekranu dotykowego do ustawienia prądu, można ustawić prąd, automatycznie śledzić prąd, wartość błędu nie przekracza 5%.

*10) Automatyczny alarm i wyświetlanie ostrzeżenia w przypadku nieprawidłowego prądu lub jego braku.

*11) Z funkcją przechowywania 30 grup procesów magnesowania, obwód i wzdłużny mogą być przechowywane oddzielnie.

12) Zastosowano wspólne komponenty Omron PLC, włoskie ST, STM lub znane krajowe marki Chint, aby zapewnić jakość całego urządzenia.

*13) Z funkcją uprawnień hasła operatora, aby zapewnić, że personel bez odpowiednich uprawnień nie może modyfikować ani obsługiwać urządzenia.

1.5 System odzyskiwania natrysku mieszania i filtracji zawiesiny magnetycznej:

1) System odzyskiwania natrysku mieszania i filtracji zawiesiny magnetycznej składa się głównie z: zbiornika zbierającego ciecz, zbiornika magazynowego cieczy, pompy natryskowej, pompy mieszającej, sita filtracyjnego, rurociągu itp.

2) Zawiesina magnetyczna jest przechowywana w zbiorniku magazynowym cieczy; Wyposażony w urządzenie filtrujące, aby zapewnić, że natrysk nie zostanie zablokowany po natrysku. Urządzenie filtrujące powinno znajdować się głęboko w zawiesinie magnetycznej, aby zapobiec zatykaniu się urządzenia filtrującego i uszkodzeniu pompy natryskowej. W skrzynce magazynowej cieczy znajduje się automatyczne urządzenie mieszające.

3) Zawiesina magnetyczna jest rozpylana przez wiele dysz jednocześnie, aby zapewnić pełne zwilżenie obrabianego przedmiotu.

4) Zawory zwrotne są zaprojektowane w rurociągu natrysku zawiesiny magnetycznej, aby zapobiec powstawaniu bąbelków spowodowanych cofaniem się zawiesiny magnetycznej.

5) Każda głowica natryskowa zawiesiny magnetycznej powinna być łatwa do otwierania i zamykania, a pozycja natrysku, wielkość przepływu i ciśnienie mogą być regulowane.

6) Ręczny pistolet natryskowy jest zamontowany z przodu maszyny.

7) Zawiesina magnetyczna nie powinna być rozpylana ani wyciekać na zewnątrz urządzenia.

1.6 Światło czarne:

1.6.1 Urządzenie fluorescencyjne wykorzystuje światło czarne LED DG-6K o wysokiej intensywności.

1.6.2 Zamocowane i zawieszone przed stanowiskiem magnesowania na górze ciemni, aby ułatwić obracanie i obserwację części napędzanych przez holownik po zakończeniu magnesowania obrabianego przedmiotu.

1.6.3 Natężenie oświetlenia ultrafioletowego: natężenie oświetlenia nie mniejsze niż 6000 uw/cm2, żywotność nie mniejsza niż 10000 godzin.

1.6.4 Może w pełni pokryć części o długości 1000 mm.

1.7 Ciemnia (system oświetlenia i wyciągu)

1) Lewa, prawa, górna i tylna część ciemni są zamknięte wysokiej jakości blachami stalowymi zgodnie z rozmiarem stołu, a jednocześnie, w celu ułatwienia konserwacji, można otwierać i zamykać drzwi ochronne typu; Przód rozciąga się na 650 mm i wykorzystuje zasłonę zaciemniającą do blokowania światła. Zasłona zaciemniająca wykonana jest z wysokiej jakości czarnej zasłony zaciemniającej.

2) System oświetlenia to lampa fluorescencyjna, która jest zamocowana wewnątrz górnej części ciemni, aby zapewnić oświetlenie robocze.

3) Zainstalować wentylator wyciągowy w ciemni, aby zapewnić cyrkulację powietrza bez wpływu na zewnętrzne ekranowanie światła.

4) Ciemnia jest poddawana obróbce natryskowej, a cała ciemnia ma zwartą konstrukcję i piękny wygląd.

1.8 Automatyczny system rozmagnesowania:

System rozmagnesowania znajduje się w pierwotnej pozycji magnesowania, rozmagnesowanie tłumiące, a remanencja nie przekracza 0,2 mT.

1.9 Inne

1) Dostawa losowa: Szczegóły w Zakresie dostawy.

2) Projekt i produkcja urządzenia muszą być zgodne z normą JB/T8290-2011 "Maszyna do wykrywania wad metodą magnetyczno-proszkową" i spełniać warunki techniczne wykrywania wad metodą magnetyczno-proszkową.

2. Akcesoria

3. Główne parametry techniczne urządzenia

# Prąd magnesowania obwodowego: AC 0-4000A płynnie regulowany ze sterowaniem fazą wyłączania zasilania

# Potencjał magnesowania wzdłużnego: AC 0- (3000A*6T) 18000AT płynnie regulowany ze sterowaniem fazą wyłączania zasilania

# Efekt rozmagnesowania: rozmagnesowanie tłumiące AC, remanencja ≤0,2mT

# Tryb magnesowania: magnesowanie obwodowe, magnesowanie wzdłużne, magnesowanie zespolone obwodowo-wzdłużne; współczynnik błędu prądu wzdłużnego ≤±5%; parametry cewki: 2*3T, średnica wewnętrzna 350 mm;

# Czułość: Zgodnie ze specyfikacją procesu JB/6065-92 "Standardowy film testowy maszyny do wykrywania wad metodą magnetyczno-proszkową", film testowy czułości typu A nr 2 (30/100) w pełnym okręgu i krzyż może być wyraźnie wyświetlany.

# Skok zaciskania: 0 mm-1500 mm

 # Wymiary: 3900mm×1590mm× 2200mm

Wygląd i kolor lakieru urządzenia

Kolor lakieru zewnętrznego: RAL7035, części zakupione mogą zachować pierwotny kolor.
