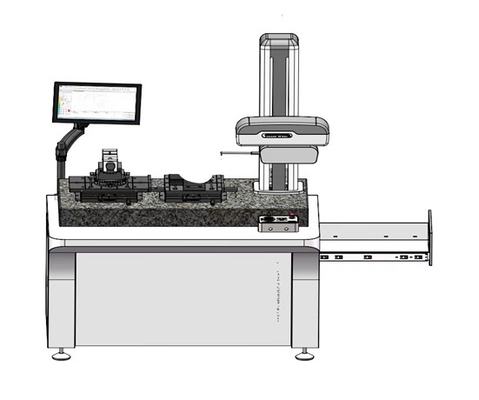

SRT-680G Badanie grubości i konturów
Zasada pomiaru
● współrzędne kartezjańskie, kontakty stylusowe.
● Wysokiej precyzji pływająca ścieżka kierownicza powietrza jako punkt pomiaru współrzędnych X w celu zagwarantowania dokładności ruchu liniowego w kierunku X.
● Wysokiej precyzji czujnik cyfrowy do uzyskania sygnału współrzędnej Z do pomiaru profilu różnych precyzyjnych części mechanicznych.
● Program pomiarowy komputerowy i okienny do przetwarzania danych pomiarowych, łatwy do drukowania i archiwizacji
Główna funkcja
Wymiar:zawiera odległość poziomą, odległość pionową, odległość liniową, promień i promień
kąt: kąt poziomy, kąt pionowy, kąt poprzeczny
Tolerancja pozycji: zawiera równoległość i prostopadłość
Tolerancja kształtu: zawiera prostotę, koronę, profil łuku okrągłego
Pojazd pomocniczy: zawiera punkt pomocniczy, linię pomocniczą, koło pomocnicze
Surowość: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOitd.
Fale:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq itp.
Pierwotny kontur Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) itp.
Główne parametry
| Pozycja | Parametry | Rozstrzygnięcie |
Zakres pomiarów Dokładność pomiaru | Oś X | 200 mm | 00,1 μm |
| Prawość | 00,6 μm / 100 mm | - Nie, nie, nie. |
| Z1 (zakres) czujnik | 40 mm ((synchronizacja zakresu grubości) | 00,05 μm |
| Z Wysokość | 550 mm | kolumny |
| Min. wewnętrzna dziura | 30 mm (mniejszą średnicę wewnętrzną można zmierzyć przy użyciu mniejszej igły pomiarowej) | - Nie, nie. |
| Dokładność liniowa | ≤±(1+I0.12HI) μm | - Nie, nie. |
| Łuk | ≤(1.2+R/8) | 2 mm |
Kąt | ≤ ± 1′ | 60°,90° blok kątowy, Długość próbkowania kąta: 5 mm |
| Węglowodany | Wartość hałasu pozostałego | ≤ 0,005 μm | λc:00,08 mm, prędkość badania 0,1 mm/s, pomiar płaskich kryształów |
| Z1 (zakres) czujnik | Działający zasięg ± 3 mm | Można zmierzyć szorstkość zakrzywionej powierzchni |
| Powtarzalność pomiarów grubości | 1δ≤2nm | Ra 0,35-0,5 μm Blok kalibracji fal kwadratowych |
| Błąd w oznaczeniu | ± 5% | Standardy krajowe |
| Stabilność orientacyjna | ≤ ± 7% | Standardy krajowe |
| Pomiar powtarzalności | ± 3% | Standardy krajowe |
| Rozstrzygnięcie | 00,1 μm | - Nie, nie. |
| Czujnik | Rodzaj | Czujnik cyfrowy siatki | - Nie, nie. |
| Rozstrzygnięcie | 00,05 μm | - Nie, nie. |
| Długość oceny | λc × 3,4,5,6,7 | - Nie, nie. |
| Długość fali odcięcia | 0.025,0.08,0.25,0.8,2.5,8 mm | - Nie, nie. |
| Umiejętność wspinaczki | 77° (w górę), 88° (w dół) | - Nie, nie. |
| Szybkość. | 00,02 mm do 4,0 mm/s | - Nie, nie. |
| Środki. | Poruszający się czujnik | - Nie, nie, nie. |
| XZ1Z | Pozostałe urządzenia sterujące | Może być sterowany przez sterownik oprogramowania |
| Władza | AC 220V±10% 50Hz | - Nie, nie. |
| Warunki środowiska | (RH): < 85% 20°C± 2°C,2°C/h,RMS≤50Hz 20,5 μm/s, RMS> 50 Hz 5,0 μm/s |
Główna konfiguracja
Interfejs oprogramowania
Wielkość sprzętu
| (Produkt) | (Pakowanie) | (Wt.kg) | (CBM m3) |
| Lx | - Nie. | Lz | Wt ((kg) | Lx | - Nie. | Lz | Wt ((kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Wymóg stosowania
Moc: 220V ± 10% AC 50Hz
Wymagania dotyczące środowiska: ((T):10 ∼30°C, ((RH): <85%, brak wyraźnych drgań, niezależne uziemienie
