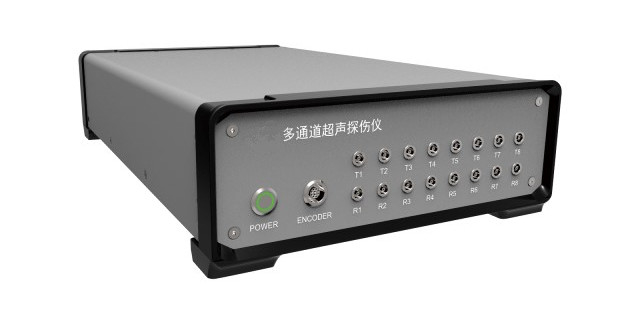

System ultradźwiękowy wielokanałowy HFD-UT8C 25-10KHz

HFD-UT8CSystem ultradźwiękowy wielokanałowy

Seria HFD-UT2C/UT4C/UT8C/1616C/UT40C jest naszą nową wielokanałową platformą ultradźwiękową pozyskiwania danych i rozwoju wtórnego.odbiór sygnału echa, wzmocnienia, akwizycji i przetwarzania AD.Oprócz tego zapewnia użytkownikowi dodatkowe możliwości tworzenia nowego oprogramowania - przetwarzanie danych rejestrowanych przez HFD-UT2C~UT40C umożliwia użytkownikom dostosowanie funkcji i interfejsów, a następnie zintegrować je z systemem w celu utworzenia różnych systemów zastosowań ultradźwiękowych.

HFD-UT8C oznacza, że przyrząd posiada 8 kanałów UT i kanały są blokowalne.

* Uwaga: Jeśli potrzeba więcej kanałów, należy wziąć pod uwagę HFD-UT40C, który obsługuje 40 kanałów UT.

Specyfikacje:

Zasada strukturalna:

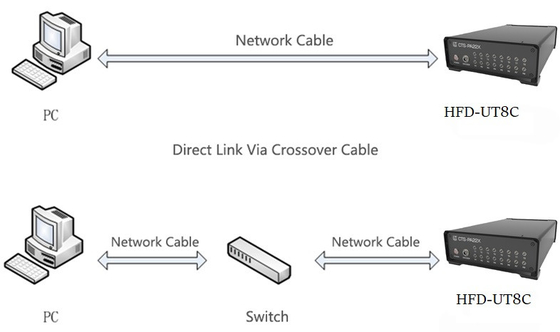

HFD-UT8C jest niezależnym modułem, który jest podłączony do hosta monitorowania za pośrednictwem kabla sieciowego.Oprogramowanie uruchamiane na hostach monitorujących wysyła instrukcje do HFD-UT8C za pośrednictwem interfejsu sieciowego, i otrzymuje dane zwrócone z HFD-UT8C, jak pokazano na rysunku poniżej.

Charakterystyka:

Wydarzenia wtórne

• Zapewnić pełny zestaw programów przykładowych klienta DEMO kod źródłowy.Użytkownicy mogą odwoływać się do kodu DEMO dla rozwoju wtórnego lub dodawać funkcje bezpośrednio do kodu DEMO dla rozwoju..
• Przemyślany, wtórny dostęp do programowania umożliwia intuicyjne i proste programowanie, wspierające ręczne debugowanie.Użytkownik może wysyłać instrumenty do HFD-UT2C~UT40C ręcznie w celu przetestowania wpływu modyfikacji parametrów

Doskonałe cechy fizyczne

• Wewnętrzny zintegrowany obwód ekscytacji ultradźwiękowej, kształt fali kwadratowej ujemnej, napięcie regulowane od - 25V do - 300V, szerokość impulsu regulowana od 30ns do 1000ns,maksymalne dopasowanie do różnych typów elementów nadających.
• Wewnętrzne zintegrowane z większością funkcji przetwarzania sygnału i wykrywania wymaganych przez ultradźwiękowy instrument wykrywający usterki, takie jak kompresja fal A, wykrywanie bram, pomiar ścieżki dźwiękowej,itd.., można szybko skonfigurować standardowy ultradźwiękowy system wykrywania usterek.
• Oferuje surowe dane do przetwarzania przez użytkownika poprzez wysyłanie surowych danych nabycia AD do klientów
