HPA-22T1 Phased Array TFM Real Time 3D Ultrasonic Imaging System

HPA-22T1 Phased Array TFM Real-time 3D Ultrasonic Imaging System

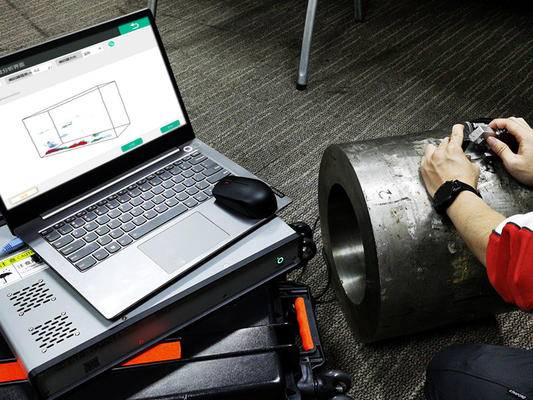

HPA-22T1 to nowy 64-kanałowy system wykrywania szybkiego obrazu ultradźwiękowego z pełnym równoległym fazowym układem całkowitego skupienia (TFM), opracowany niezależnie przez naszą firmę. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Przemysłowa platforma metadanych RF z fazowanym układem, która może bezpośrednio przetwarzać kompletne oryginalne dane za pomocą komputera.

Specyfikacje:

Charakterystyka:

• Model algorytmu rekonstrukcji całkowitego skupiania (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 kanały sprzętowe w pełni równoległego układu fazowego
  Dzięki 64 w pełni równoległym kanałom sprzętowym zestawu fazowanego może zbierać w czasie rzeczywistym do 4096 danych FMC o falach typu A z głębokością pobierania próbek 2 m.
• Wykrywanie obrazu w czasie rzeczywistym z całkowitym skupieniem (TFM)

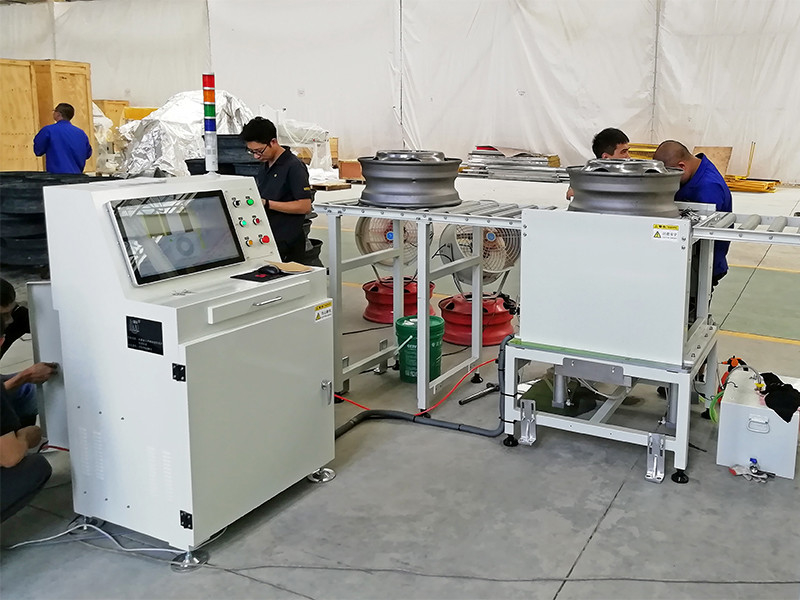

  Wsparcie szybkiego wykrywania obrazowania materiałów kompozytowych lotniczych szybkie spoje linii kolejowych opony kołowe i osi lokomotyw elektrycznych śruby ostrza turbiny wiatrowej i grube ściany spoje opony.
• Szybkie skanowanie cesarskie
  W oparciu o 2D totalne skupienie (TFM) w połączeniu z pozycjonowaniem kodera można wykorzystać szybkie obrazowanie skanem C dla wykrytych materiałów.
• Moduł 3D całkowitego skupiania fal poprzecznych (TFM)
  Na podstawie dwuwymiarowej sondy zestawu i odpowiednich klinów można wykryć obszar spawania w czasie rzeczywistym, tworząc stereoskopowy wyświetlacz graficzny 3D;3D-TFM w połączeniu z koderem może tworzyć intuicyjny i przejrzysty obraz wykrywania 4D obszaru spawania.
• Wielokrotne tryby 3D-TFM
  Różnorodność rozwiązań TFM do odlewów i wykuwania spań; idealna alternatywa do kontroli RT spań austenitycznych ze stali nierdzewnej o średniej i grubej ścianie.
• Wykrycie 4D w czasie rzeczywistym
  3D-TFM łączy się z koderem, tworząc w czasie rzeczywistym obraz wykrywania 4D, a prędkość skanowania wynosi do 100 mm / s.
• wykrywanie specjalnego obrabiarkę przez TFM
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• Pierwotne przechowywanie danych i tworzenie raportów
  System zapewnia takie funkcje, jak oryginalne przechowywanie pełnych danych macierzy i przechowywanie wyników badań, ilościowa analiza lokalizacji usterki itp.może dostarczać sprawozdania z badań zgodnie z wymaganym przez użytkowników formatem sprawozdania;.
