Płytkowanie cynowe na miedzi z galwanizowaną warstwą wielofunkcyjny miernik grubości powłoki

Płytkowanie cyny na warstwie ocynkowanej miedzianego wielofunkcyjnego miernika grubości powłoki

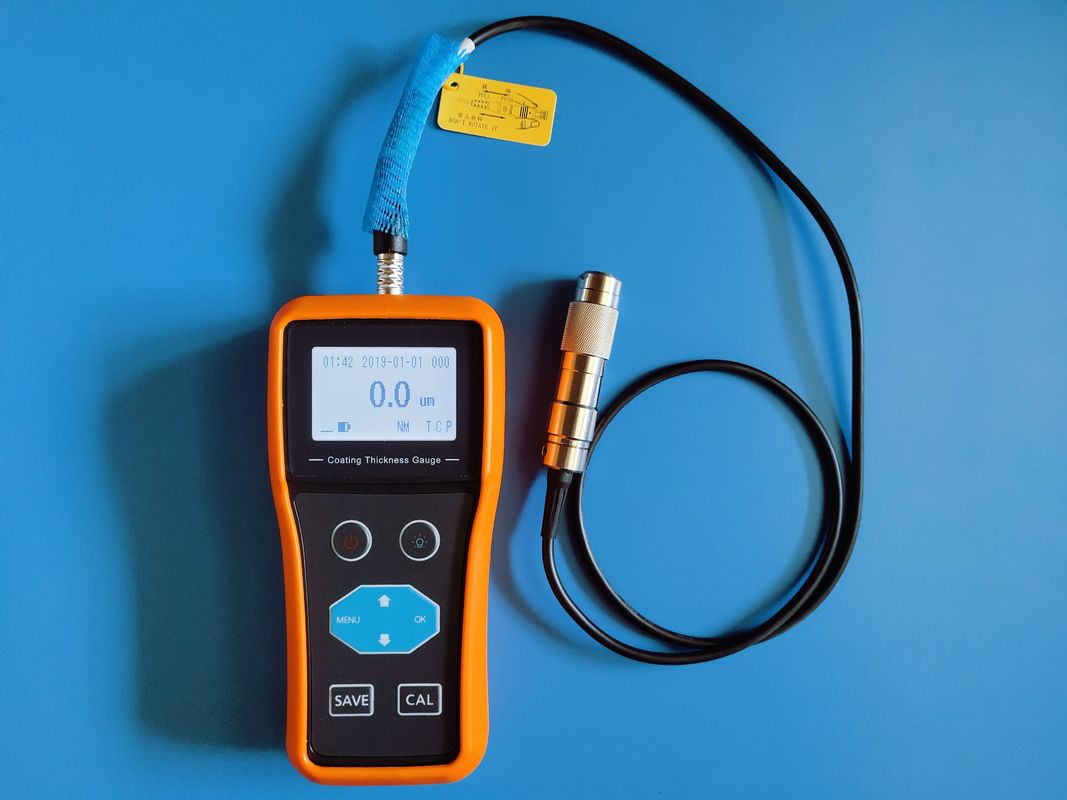

TG-6105 to przenośny miernik grubości powłoki magnetycznej i wirusowej, który może szybko, bez uszkodzenia, dokładnie mierzyć podłoże metalowe magnetyczne (takie jak stal, żelazo,stopu i stali magnetycznej twardych, itp.) na grubości powłoki magnetycznej (takiej jak cynk, aluminium, chrom, miedź, guma, farba itp.) oraz na podłogach metalowych niemagnetycznych (takie jak miedź, aluminium, cynk, cyna itp.).) na grubości warstwy przewodzącej (np. gumy), farby, tworzywa sztuczne, folie utleniania anodowego itp.),

NM:typ sondy, T:płytkowanie miedzi, C:kompensacja temperatury w czasie rzeczywistym,P: jednorazowe pomiary

Zastosowanie:

Może być stosowany w laboratorium, może być również stosowany w zakładach inżynierskich, jest szeroko stosowany w przemyśle produkcyjnym, przemyśle przetwórczym metali, przemyśle chemicznym, inspekcji towarów i innych dziedzinach badań,jest niezbędnym instrumentem ochrony materiału zawodowego.

Standardowy:

• GB/T 4956 -- 2003 Pomiar grubości powłoki powłok niemagnetycznych na podłogach magnetycznych -- Metoda magnetyczna
• GB/T 4957 -- 2003 Pomiar grubości powłoki powłok nieprzewodzących na metałach niemagnetycznych macierzystych metodą prądu wirusowego
• JJG 818 -- 2018 Instrument pomiarowy grubości powłoki typu prądu magnetycznego i wirusowego
• JB/T 8393 -- 1996 Urządzenie do pomiaru grubości powłoki typu prądu magnetycznego i wirusowego
• GB/T 15675-2008 Ciągłe galwanizowanie elektryczne, blachy i taśmy stalowe powlekane stopieniem cynku i niklu
• GB/T 2518-2008 Ciągłe galwanizowane na gorąco blachy i taśmy stalowe

Cechy:

• przyjmuje wysokiej precyzji układ próbkowania i specjalny model kalibracji, z zaawansowaną technologią kompensacji temperatury w czasie rzeczywistym, może osiągnąć pełny zakres dokładnych pomiarów,i może dokładnie zmierzyć grubość ultracienkiego galwanizowania i warstwy tlenkowej poniżej 20um
• można jednocześnie zmierzyć grubość warstwy ocynkowanej i masę jednostkową (wersja gramowa)
• obsługuje różne specyfikacje sondy, sondę można ponownie dopasować do głównego instrumentu po zużyciu, skutecznie przedłużając żywotność sondy
• ma wysoką precyzję pomiaru pojedynczego punktu, pomiaru skanującego, pomiaru masy jednostkowej (wersja masy gramowej TG-6105P), pomiaru różnicy, pomiaru średniej i innych trybów pomiaru
• posiada funkcje kalibracji w punkcie zerowym, kalibracji w jednym punkcie, kalibracji w dwóch punktach i podstawowej kalibracji, może automatycznie korygować błąd systemu
• ma funkcję przechowywania danych i może być zgrupowany do zapisywanych danych do celów analizy statystycznej
• może ustawić górną i dolną granicę wartości grubości, poza zakresem automatycznego alarmu dzwoniącego
• z funkcją powiadamiania o stanie sprzężenia, intuicyjne zrozumienie stanu pomiaru
• wyświetla bogate informacje, w tym wartość grubości, stan sprzężenia, informacje o ilości prądu, czas badania, stan przechowywania itp.
• Wbudowany moduł Bluetooth (opcjonalna wersja Bluetooth) i interfejs Mini-USB, opcjonalna drukarka Bluetooth,i może komunikować się z komputerami osobistymi lub inteligentnymi urządzeniami końcowymi do przewodowej i bezprzewodowej transmisji danych
• obsługuje pomiary online w czasie rzeczywistym, kontrolę instrukcji (wersja instrukcji), oprogramowanie hosta można uaktualnić
• może być wyposażony w RS232, RS485 interfejs komunikacyjny, opcjonalny dla modelu linii
• można dostosować moduł pomiaru grubości i czujnik pomiaru grubości

Parametry techniczne:

Przewodnik sondy serii TG-6105

Rodzaj sondy		F sonda (Indukcja magnetyczna)						N sonda(Wirky current)
Wykorzystanie		Pozbawione magnesu powłoka na magnesowym podłożu metalowym						Pozbawione przewodzenia powłoka na niemagnetycznym podłożu metalowym
Rodzaj sondy		FM	FL	Działalność	FT	FS	FH	NM	NL
Zakres pomiaru ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Dokładność pomiaru ((μm)	Podstawowa kalibracja	± ((0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	± ((0,5+1% H)	±(1+2% H)	± ((0,5+1% H)	±(1+2% H)
	Kalibracja punktu zerowego	±(1+2% H)	±(1+3% H)	± ((2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. promień krzywizny		wypukły 1,5 mm	wypukły 1,5 mm	wypukły 10 mm	wypukły 1,5 mm	wypukły 1 mm	wypukły 1,5 mm	wypukłe 3 mm	wypukłe 6 mm
Min. Promień powierzchni		Φ7 mm	Φ7 mm	Φ40 mm	Φ7 mm	Φ3 mm	Φ7 mm	Φ5 mm	Φ7 mm
Krytyczna grubość płyty		0.5 mm	0.5 mm	2 mm	00,5 mm	0.2 mm	00,5 mm	00,3 mm	1 mm
Temperatura ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Kierunek pomiaru
Wspólny zakres stosowania		Standardowa sonda   Konwencjonalne powłoki, warstwy farby itp.	Gęstsza warstwa farby sondy, powłoka natryskowa itp.	ultra-grubą warstwę antykorozyjną sondy,   Warstwa przeciwpożarowa itp.	Wąski obszar wewnątrz rury z sondą kąta prawego	Małe sondy, małe elementy robocze, mocowanie itp.	Wysokiej temperatury sonda może wytrzymać wysoką temperaturę 300 °C	Standardowa warstwa tlenku sondy, powłoka rozpylająca,   Pozostałe wyroby z tworzyw sztucznych	Gęstsza powłoka sondy, powłoka farby itp.

Przewodnik modelu serii TG-6105

Uwaga: porty komunikacyjne RS232/485 i inne opcjonalne dla modelu sieciowego
