System wykrywania wycieków spawania pod próżnią System aktualizacji procesu spawania

System wykrywania wycieków spawania w skrzynce próżniowej

2. Parametry techniczne

1. Wprowadzenie produktu

Wykrywanie wycieków z próżni jest powszechnie stosowaną metodą, taką jak wykrywanie wycieków z spawaniem na dnie zbiornika spawania i zbiornika ciśnieniowego.wielkość geometryczna pudełka próżniowa na rynku jest mniej więcej: szerokość około 200 mm, długość około 600 mm, wysokość około 300 mm, a waga od 5 kg do 10 kg. Sposób zastosowania polega na zaciszaniu skrzynki próżniowej w pozycji, którą należy wykryć,w celu zapewnienia, że uszczelka między krawędzią skrzynki próżniowej a badanym obiektem jest nietknięta, inspektor przychyla się, aby wywierać pewne ciśnienie na skrzynkę próżniową, a następnie pompa próżniowa odkurza wnętrze pudełka, gdy stopień próżni w pudełku osiągnie ujemną wartość ciśnienia określoną w normie.Możesz sprawdzić, czy jest wyciek w wykrytej pozycji z przezroczyste okno skrzynki próżniowejPo zakończeniu wykrywania otwórz zawór wpustowy, aby wypełnić wnętrze pudełka powietrzem.Inspektor może przenieść skrzynkę próżniową do następnej pozycji wykrywania dla wykrycia.

Ponieważ pudełko pudełka próżniowa ma pewną wagę, jeśli liczba spań testowanych jest duża, takie jak kilka tysięcy metrów długości spań,Wtedy inspektorzy będą przysiadać i stać tysiące razy., i przenieść pudełko próżniowe przez długi czas, inspektorzy będą również wydać dużo siły fizycznej; ze względu na zakończenie wykrycia pozycji, personel wykrywania muszą zrobić przycisk,ciśnienie, stojąc, przemieszczając powtarzające się działania, więc będzie to opóźniać dużo czasu, wydajność jest bardzo niska; ponadto, jeśli pieczęć nie jest szczelna, inspektorzy muszą wydać dużo wysiłku,Nawet klękając, aby wywierać nacisk na skrzynkę próżniową., a czasami używają starych ubrań lub starych tkanin zabarwionych wodą i innymi przedmiotami, pudełko jest otoczone, aby zapewnić uszczelnienie, co również wymaga czasu i pracy.

W celu zapewnienia dobrej uszczelnienia pomiędzy skrzynką próżniową a ścianą zbiornika i dnem zbiornika, należy wykorzystać urządzenie, które zapewnia bezpieczeństwo.Inspektor musi wywierać dużą siłę na skrzynce próżniowej zarówno w kierunku pionowym, jak i poziomymJednakże, ponieważ inspektor stoi naprzeciwko wysokiej ściany, a pozycja wykrywania znajduje się w bardzo niskim rogu, inspektor nie trzyma ani nie chwyta skrzynki próżniowej w tej pozycji.To czyni ich zbyt silnymi., więc dużo czasu i wysiłku marnuje się na uszczelnianie krawędzi komory.

Aby rozwiązać powyższe problemy, nasza firma opracowała dwa rodzaje pudełek do wykrywania wycieków szewów spawalniczych, które sprawiają, że wykrywanie wycieków szewów spawalniczych dna zbiornika jest łatwiejsze i wydajniejsze.

2Charakterystyka prosto spawanej skrzynki próżniowej

1) Podłoga jest zainstalowana z kołem spacerowym, a sprężyna znajduje się nad kołem spacerowym.gąbka uszczelniająca znajdująca się na dnie skrzynki próżniowej musi być wysoka o około 10 mm od podłogi. Personel inspekcyjny może łatwo popchnąć pudełko próżniowe do chodzenia bez gięcia do podnoszenia i gięcia w dół, a operacja jest wygodna i szybka do gięcia bezpośrednio z nóg

2) W wykrywaniu przecieków inspektor stoi na pudełku próżniowym i opiera się na własnej grawitacji inspektora, aby zdeformować gąbkę uszczelniającą w celu osiągnięcia celu uszczelnienia.Prędkość uszczelniania jest szybka i wydajność jest wysoka, i zajmuje tylko około 20 sekund do zakończenia wykrycia przecieku w jednym punkcie

3) Pudełko próżniowe jest wyposażone w pręt pomocniczy, który może być używany do pchania pudełka próżniowego do chodzenia;Jest to również oparcie dla personelu inspekcji, gdy stoją na pudełku próżniowym, aby zapewnić bezpieczeństwo personelu inspekcji; Podłokietnik jest również wyposażony w zawór wchłaniania powietrza, a personel wykrywający może wykonać pracę o odciążeniu ciśnienia prawdziwej skrzynki próżniowej bez konieczności klapnięcia talii

4) Na pudełku zainstalowane są pomiar próżni i zawór bezpieczeństwa.aby nie było konieczności częstego wyłączania pompy próżniowej, oszczędzając czas i przyspieszając tempo kontroli.

5) Dzięki zastosowaniu skrzynki próżniowej detektor może wykonać pracę wykrywającą wycieki tylko w pozycji pionowej, co znacznie zmniejsza intensywność pracy detektora,zwłaszcza intensywność pracy w talii

schemat prostych spawarów Pudełka próżniowaHV1800F-LED

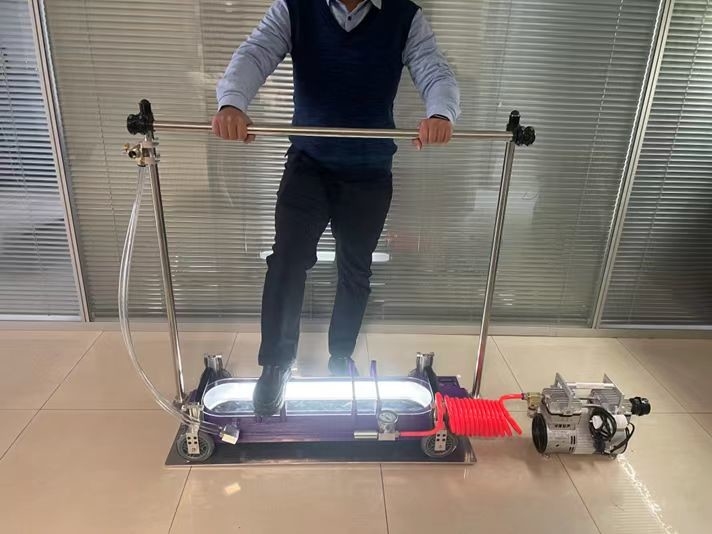

Rzeczywiste zdjęcie prostych spawarówHV1800F-LED

3Charakterystyka płytowej skrzynki próżniowej

1) Strona jest wyposażona w koło spacerowe, które może popchnąć skrzynkę próżniową do chodzenia;po każdej stronie szyny kierowniczej zamontowany na mikro silniku prądu prętowego (drużyna pojedynczego silnika 19 kg) i elektromagnetzie (jedynego wysysacza 80 kg)

2) Po podaniu energii adsorbuje się na ścianie zbiornika jako punkt stały do nakładania siły, co jest równoznaczne z mocowaniem jednego końca silnika na ścianie zbiornika.silnik prądu prądu będzie pchać skrzynkę próżniową do ruchu w kierunku ściany zbiornika, w ten sposób ściskając gąbkę uszczelniającą w celu zapewnienia uszczelnienia skrzynki próżniowej

3) Korzystanie z pudełka próżniowego, szybkość uszczelnienia jest szybka, wydajność jest wysoka, a wykrycie wycieku punktu zajmuje tylko około 20 sekund

4) Podobnie jak w przypadku skrzynki próżniowej z prostym spawaniem, pręt pomocniczy jest zainstalowany z zawórem wlotowym powietrza, oprócz elektromagnetu i przełącznika sterowania silnikiem prętowym,pudełko jest zainstalowane z pomiarnikiem próżni i zaworem bezpieczeństwa, gdy stopień próżni osiąga ustawioną wartość, uruchamia się zawór bezpieczeństwa, tak aby stopień próżni w skrzynce próżniowej utrzymywał się na ustawionej wartości stałej,aby nie było konieczności częstego wyłączania pompy próżniowej, oszczędzając czas i przyspieszając szybkość inspekcji

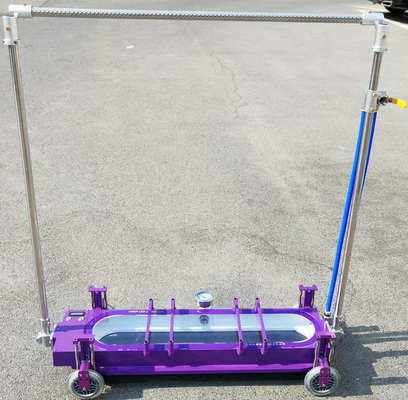

Prawdziwe zdjęcie filera spawanegoHC1400-LED

Rzeczywiste zdjęcie filera, skrzynki spawalniczej, silnika i elektromagnetów

Pompy próżniowe

3Wymagania dotyczące parametrów technicznych:

3.1 Pudełka próżniowaHV1800F-LEDdo badań spań w łonie i tyłach

3.1.1 Stopień próżni: nie mniejszy niż 60 kPa;

3.1.2 Długość wykrywania spawania: nie mniejsza niż 800 mm;

3.1.3 Sprawdź rodzaje spań: spań na kolanach i na tyłach na dnie zbiornika;

3.1.4 Wymagania dotyczące średnicy zbiornika: mogą być stosowane do wszystkich średnic zbiornika;

★3.1.5 Tryb działania: personel inspekcyjny może wykonać całą operację w stanie stojącym;

★3.1.6 Układ oświetleniowy: układ oświetleniowy LED w pudełku próżniowym;

3.1.7 Zasilanie systemu oświetleniowego: wbudowana bateria litowa o pojemności 3Wh, czas zasilania nie jest krótszy niż 16 godzin;

★3.1.8 Koło przenośne: skrzynka próżniowa jest wyposażona w 4 koła przenośne, 4 koła przenośne z sprężyną mogą być podnoszone, mogą popchnąć skrzynkę przenośną do chodzenia;

★3.1.9 sztylet pomocniczy: zawór obniżający ciśnienie jest zainstalowany na sztylet pomocniczy, a personel wykrywający może włączyć zawór obniżający ciśnienie, gdy stoi normalnie.

★3.1.10 Materiał uszczelniający krawędzie, gąbka o dużej gęstości

3.2 Pudełka próżniowaHC1400-LEDdo badań spawania fillowego

3.2.1 próżnia: nie mniejsza niż 60 kP;

3.2.2 Długość wykrywania spawania: nie mniejsza niż 400 mm;

3.2.3 Typ spawania kontrolnego: spawanie filerowe;

3.2.4 średnica zbiornika: ≥ 5 m;

★3.2.5 Tryb działania: personel inspekcyjny może wykonać całą operację w stanie stojącym;

★3.2.6 Układ oświetleniowy: układ oświetleniowy LED w pudełku próżniowym;

3.2.7 Zasilanie systemu oświetleniowego: wbudowana bateria litowa o pojemności 3Wh, czas zasilania nie jest krótszy niż 16 godzin;

★3.2.8 Koło ruchome: skrzynka próżniowa jest wyposażona w 2 koła ruchome, 2 koła ruchome z sprężyną mogą być podnoszone, mogą pchać skrzynkę próżniową do chodzenia;

★3.2.9 pręt pomocniczy: zawór obniżający ciśnienie jest zainstalowany na pręcie pomocniczym, a personel wykrywający może włączać zawór obniżający ciśnienie, gdy stoi normalnie;

★3.2.10 Inne funkcje pomocnicze: Po obu stronach skrzynki próżniowej są zainstalowane dwa elektromagnety o sile oddychania 85 kg i dwa silniki naciskowe o sile napędowej 19 kg.

★3.2.11 Materiał uszczelniający krawędzie, gąbka o wysokiej gęstości

3.3 Pompy próżniowe

3.3.1 Napięcie: 220 V 50/60 Hz;

3.3.2 Ciśnienie konstrukcyjne: 92 kPa;

3.3.3 Typ pompy: elektryczna pompa próżniowa z wentylatorem;

3.3.4 Przepływ: 200 l/min;

3.3.5 Masa: nie więcej niż 10,5 kg;

3.3.6 Moc: nie większa niż 450 w.

3.3.7 Hałas maszyny: ≤ 58 dB

4Wymagania dotyczące konfiguracji

4.1 Pompy próżniowe: 1 sztuk

4.2 Spawanie na kolanach i tyłkach Pudełko próżniowe: 1 zestaw

4.3 Pudełko spawane fillem: 1 zestaw

4.4 Mękka rura powietrzna: 1 zestaw

4.5 Akumulator zasilania pompy próżniowej: 1 pc

4.6 Podręcznik: 1 egzemplarz;

4.7 Pudełka: 3 sztuk
