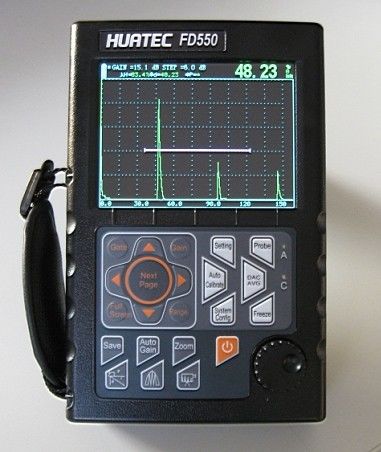

FD550 A Scan B Scan Wysokiej rozdzielczości Digtal Ultrasonic Defect Detector

FD550 Skaner A B Skaner wysokiej rozdzielczości Digtal Ultrasonic Defect Detector

Główne cechy:

Automatyczna kalibracja, automatyczne zwiększenie, 0-130 dB zwiększenie

DAC,AVG,TCG,B scan,AWS,6dBDAC

Szybkie przechwytywanie i bardzo niski hałas

Obudowa z metalu stałego, wodoodporna / olejoodporna, odporna na kurz

Wysoki kontrast widzenia formy fali z jasnego

Potężne oprogramowanie i raporty mogą być eksportowane do programu Excel

Automatyczny wyświetlacz dokładnej lokalizacji usterki ((Głębokość d,poziom p,odległość s,amplituda,sz dB,ф);

Automatyczny przełącznik trójstopniowy ((Głębokość d,poziom p,odległość s);

Automatyczna kalibracja przetwornika Punkt zerowy, kąty, krawędź przednia i prędkość materiału;

Wygodne w wykonaniu i wykorzystaniu DACTCG i AVG do oceny echo, krzywa może być modyfikowana i kompensowana

funkcje DAC o pojemności 6 dB;

500 ustawienia niezależności, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować na scenie bez bloku testowego;

Duża pamięć grafiku 1000 A

Automatyczne skanowanie wzrostu i wzrostu;

W celu zapewnienia, aby systemy monitorowania były zgodne z wymogami określonymi w pkt 6.2.

B-skan;

AWS D1.1

Zautomatyzowane nagrywanie wideo procesu testowego i odtwarzanie; użyj upana, długość wideo jest nieograniczona.

Można eksportować mocne oprogramowanie komputerowe i raporty do programu Excel;

akumulator Li, czas pracy ciągły do 12 godzin;

Wbudowane oprogramowanie można aktualizować online;

• Inne funkcje asystentów

  • zamrażanie wyświetlacza;
  • Automatyczny stopień echa;
  • kąty i wartość K;
  • funkcja blokowania i odblokowania parametrów systemu;
  • elektroniczny kalendarz zegarowy;
  • Dwie bramy ustawione i sygnał alarmowy;
  • Alarm bramy i DAC;
  •

• Specyfikacje

  Tytuł	Parametry	Tytuł	Parametry
  Zakres pomiaru ((mm)	0 10000	Tryb pomiaru	Jednorazowe, podwójne, poprzez
  Błąd liniarności pionowej	≤ 3%	Odrzucić	0~80%
  Błąd w poziomej liniowości	≤ 0,1%	Przesunięcie pulsu (μs)	-20 ¢ +3400
  Pozostałości wrażliwości	≥ 62 dB	Zero ((μs)	00,99%.99
  Zakres dynamiczny	≥ 32 dB	Rodzaj portu	BNC ((Q9)
  Siła rozwiązywania problemów	≥ 36 dB	Temperatura pracy (°C)	-20 ¢50
  Zakres częstotliwości ((MHz)	0.5 ¢ 20	H×W×D(mm)	240x156x48
  Zysk (dB)	0 130	Waga ((kg)	1.0 (z baterią)
  Prędkość materiału ((m/s)	1000 15000



• Standardowa dostawa:

  Jednostka główna

  2.5MHZ-ф20 sondy prostej

  4MHZ-8x9mm, sonda pod kątem 60 stopni

  4A/9V adapter zasilania

  Kabel podłączający sondę (BNC do BNC)

  Kabel podłączający sondę (BNC do Lemo 00)

  Instrukcja obsługi

  Pudełko

  Konwerter RS232-USB



  Dodatkowe akcesoria:

  Oprogramowanie do zarządzania danymi

  Kable do zarządzania danymi RS232

  Sondu prostą (5MHZ-ф20)

  Probiotyka prosta (2.5MHZ-ф20)

  Probiotyka prosta (2.25MHZ-ф20)

  Prosta sonda (1MHZ-ф20)

  Wskaźnik kąta (4MHZ-45 stopni, 8*9mm)

  Wskaźnik kąta (4MHZ-60 stopni, 8*9mm)

  Wskaźnik kąta (4MHZ-70 stopni, 8*9mm)

  Wskaźnik kąta (4MHZ-80 stopni, 8*9mm)

  Węgiel sondy (2MHZ-45 stopni, 8*9mm)

  Wskaźnik kąta (2MHZ-60 stopni, 8*9mm)

  Węgiel sondy (2MHZ-70 stopni, 8*9mm)

  Wskaźnik kąta (2MHZ-80 stopni, 8*9mm)

  Badanie T/R (5MHz-ф20mm, ostrość 15mm)

  Sonda T/R (2,5MHz-ф20mm, ostrość 15mm)

  Kabel podłączający do sondy (BNC-BNC)

  Kabel podłączający do sondy (BNC-Lemo 00)

  Kabel podłączający do sondy (BNC-Lemo 01)

  Kabel podłączający do sondy (Lemo 00-Lemo 01)

  Baterie litowo-jonowe

  Adapter zasilania (4A/9V)

  Kabel zasilania

  Pudełko skórzane

•
