Detektor błędów ultradźwiękowych z fazowym układem TFM HPA-620PRT

Detektor błędów ultradźwiękowych z fazowym układem TFM HPA-620PRT

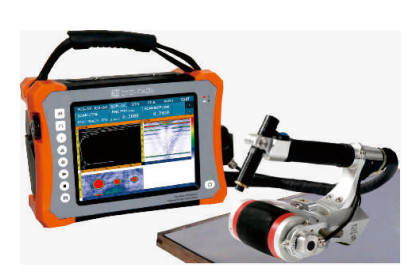

HUATEC HPA-620PRT to nowo opracowany przenośny detektor błędów 32:128PR.

Jest wyposażony w konwencjonalny moduł kontroli ultradźwiękowej, moduł TOFD, konwencjonalny moduł fazowego układu i moduł obrazowania TFM, obsługujący jednoczesne skanowanie TOFD i fazowego układu,oraz sondy podwójnego układu. Wyposażony w wodoodporny i olejoodporny ekran dotykowy oraz możliwości rejestrowania danych z badań na pełnym kursie, HUATEC HPA-620PRT jest zaawansowanym inteligentnym wykrywaczem wad TFM Phased Array z funkcją skanu C.

Parametry:

Zakres:

• Konwencjonalna kontrola spawania
• Pasowa kontrola materiałów kompozytowych za pomocą skanu C
• Kontrola śrub i rur skręconych
• Kontrola łączy PE

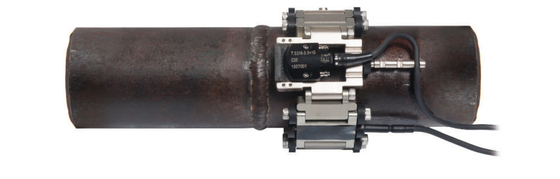

• Rozwiązanie inspekcji spań rurowych o małej średnicy

Charakterystyka:

Kanały kontroli

• 38Moduł zestawu fazowego:128PR
• Moduł obrazowania TFM
• Jednoczesne skanowanie TOFD i fazowego układu
• Wspiera proby podwójnego układu
• 2-kanałowe badanie TOFD; 2-kanałowe badania ultradźwiękowe konwencjonalne

Funkcjonalność HPA-620PRT zapewnia duże zadowolenie użytkowników z różnych wymagań.

Moduł zestawu fazowego

• Kontrola TFM wzdłużnej fali; Kontrola TFM wzdłużnej fali
• Kontrola TFM spawania tylnego; Kontrola spawania tylnego konwencjonalna; Kontrola spawania tylnego konwencjonalna (z jednoczesnym skanowaniem TOFD i Fazowego Array)
• Kontrola TFM za pomocą skanu C i konwencjonalna kontrola tablic C za pomocą skanu C
• Inspekcja TFM i konwencjonalna kontrola śrub
• Kontrola TFM w zakresie korozji; konwencjonalna kontrola korozji
• Kontrola TKY

Moduł TOFD

• Ustawienie parametrów procedury; ustawienie parametrów sondy i klinia

Użytkownicy są w stanie obliczyć odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, pokrycie skanowania, pokrycie dna, kąty włączone w wiązkę.

Wyświetlacz

• HPA-620PRT jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej, z obsługą dotykową, zapewniając optymalne wyświetlenie w warunkach silnego światła i na zewnątrz.

Projekt procedury

• Oferując modele symulacji procesu, HPA-620PRT może również budować model poprzez importowanie wymiarów obiektów za pośrednictwem oprogramowania CAD.Dostosowanie użytkowników do dedykowanego procesu inspekcji i zapewnienie kompleksowej obsługi dla pełnej gamy rozwiązań.
