Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan

Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan
Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan

Duży Obraz :  Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HUATEC
Orzecznictwo: ISO, CE, GOST
Numer modelu: HPA-620
Kontakt

Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan

Opis
Częstotliwość próbkowania układu fazowego: 100 MHz, 10 bitów Sprostowanie: Pełna fala
Wysokość ekranu A-scan: 800% wysokości ekranu (maksymalna) Wzrost analogiczny: 80 dB
Podkreślić:

Zaawansowany Intelektualny Detektor Wady Array

,

32 128PR Fazowy wykrywacz błędów zestawu

Detektor błędów ultradźwiękowych z fazowym układem HPA-620

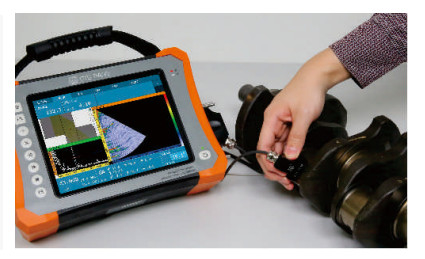

HPA-620 to przenośny detektor błędów 32:128PR.

Jest on wyposażony w konwencjonalny moduł kontroli ultradźwiękowej, moduł TOFD, konwencjonalny moduł fazowanego układu, obsługujący jednoczesne skanowanie TOFD i fazowanego układu,oraz sondy podwójnego układuWyposażony w wodoodporny i olejoodporny ekran dotykowy oraz zdolność rejestracji danych z badań na pełnym kursie, HPA-620 jest zaawansowanym inteligentnym wykrywaczem wad fazowego układu.



Charakterystyka:

Kanały kontroli

  • 38Moduł zestawu fazowego:128PR
  • Jednoczesne skanowanie TOFD i fazowego układu
  • Wspiera proby podwójnego układu
  • 2-kanałowe badanie TOFD; 2-kanałowe badania ultradźwiękowe konwencjonalne

Funkcjonalność HPA-620 zapewnia duże zadowolenie użytkowników z różnych wymagań.



Moduł zestawu fazowego

  • Konwencjonalna inspekcja spawania w tyłach; Konwencjonalna inspekcja spawania w tyłach (z jednoczesnym skanowaniem TOFD i fazowego układu)
  • Konwencjonalna kontrola tablic C-scan

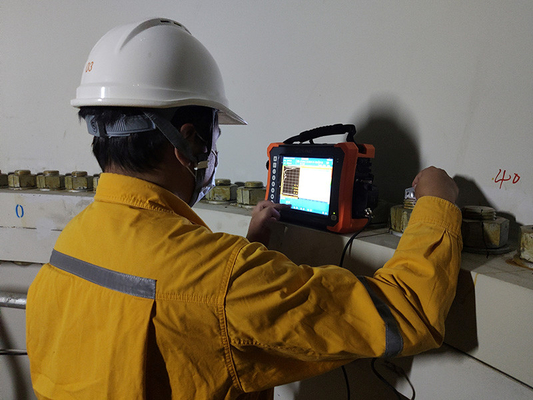

  • Konwencjonalna kontrola śrub
  • Konwencjonalna kontrola korozji
  • Kontrola TKY

Moduł TOFD

  • Ustawienie parametrów procedury; ustawienie parametrów sondy i klinia

Użytkownicy są w stanie obliczyć odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, pokrycie skanowania, pokrycie dna, kąty włączone w wiązkę.

Wyświetlacz

  • HPA-620 jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej, z obsługą dotykową, zapewniając optymalne wyświetlenie w warunkach silnego światła i na zewnątrz.

Projekt procedury

  • Oferując modele symulacji procesu, HPA-620 może również budować model poprzez importowanie wymiarów obiektów za pośrednictwem oprogramowania CAD.Dostosowanie użytkowników do dedykowanego procesu inspekcji i zapewnienie kompleksowej obsługi dla pełnej gamy rozwiązań.

Parametry:



Kanały
Tryb Tryb PA Tryb UT Tryb TOFD
Liczba 32:128 2 2
Parametry fizyczne
Wyświetlacz 10.4 cali ekran dotykowy
Przywóz 1 IPEX, 4 C5
Porty I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (może być przenoszony do HDMI)
Wi-Fi
Port kodowania LEMO 1B
Port I/O TTL
GPS - Tak, proszę.
Przechowywanie Wewnętrzny: 64 GB; Zewnętrzny: dysk flash USB
Waga 5 kg (bez akumulatora)
Wymiary 350 mm × 250 mm × 130 mm
- Nie, nie, nie.
Klimatyzator 100V~240V 50Hz/60Hz
D.C. 13.5V
Rodzaj akumulatora Akumulator litowy
Pojemność akumulatora Podwójne akumulatory, każde < 100Wh
Żywotność baterii ≥4,5h
Temperatura Zakres temperatury roboczej: -10°C~40°C
Zakres temperatury przechowywania: -20°C~60°C
Wskaźnik ochrony przed wejściem IP65
UT
PRF 25 Hz ~ 10 kHz
Napięcie nadajnika 75V ~ 250V (50Ωobciążenia)
Szerokość impulsu 30ns~1000ns, z krokiem 5ns
Dampingowanie 400Ω, 80Ω
Wskaźnik pobierania próbek 100 MHz
Przepustowość 0.5MHz~20MHz (-3dB)
Zyski 0.0dB~110.0dB
Nadwyżka wrażliwości ≥ 60dB (zwężona szerokość pasma), ≥ 52dB (szeroka szerokość pasma) (2,5P20 przetworniki, 200mmφ2dziury płaskopodłonowe)
Błąd liniarności pionowej ≤ 3%
Błąd w poziomej liniowości ≤ 0,1%
Rozstrzygnięcie ≥ 26 dB ((2.5P20)
Zakres dynamiczny ≥ 30 dB
Filtr Wysoki, niski i wielokrotny przejście wąskim
Poprawka RF (tryb TOFD), fala pełna, pół fala +, pół fala
Kanały 2 kanały
Maksymalne pokrycie 10000 mm (w fali wzdłużnej ze stali)
Wrota A/B/G
Gwiazda Bramy Cały zakres
Szerokość bramy / Rozpoczęcie bramy na pełny zakres
Próg bramy 1~99%
Alarm Dźwięk/optyka
Miejsce pomiaru Przód/szczyt
TCG 16
Zestaw fazowy
Kanały 32:128
Maksymalna otwórka 32 elementy
Maksymalne elementy 128 elementów
Prawo skupienia ≥ 1024
Kąt skanowania -89°~89°
Kalibracja Prędkość, opóźnienie, TCG, ACG, koder
Objętość badań 1000 mm
Min Zwiększenie kąta 0.1° (automatyczna regulacja)
Wskaźnik pobierania próbek 100 MHz, 10 bitów
Poprawka Pełna fala
Wysokość ekranu 800% wysokości ekranu (maksymalna)
Wzrost analogiczny 80 dB
Maksymalny PRF 20 kHz
Napięcie nadajnika Obciążenie 20V ~ 110V ((50Ω)
Rodzaj pulsu Bipolarna fala kwadratowa
Szerokość impulsu 30ns~1000ns, krok 5ns
Przepustowość 0.5MHz~20MHz ((-3dB)
Filtr Wysoki przejście, niskie przejście, wielokrotne wąskie przejście pasmowe
Wypalanie Koder, oparty na czasie
Miejsce pomiaru Przód/szczyt
Odczyt Amplituda; ścieżka wiązki; pozioma; głębokość
Rozdzielczość pomiaru 0.5 mm
Tryb skanowania L/S/C/D ¢scan
Długość skanowania ≥ 15 metrów
Prędkość skanowania ≥ 30 mm/s




Zakres:

  • Konwencjonalna kontrola spawania
  • Pasowa kontrola materiałów kompozytowych za pomocą skanu C
  • Kontrola śrub i rur skręconych
  • Kontrola łączy PE
  • Rozwiązanie inspekcji spań rurowych o małej średnicy

Advanced Intellectual HPA-620 32 128PR Phased Array Defect Detector z wysokością ekranu 800% A-scan 0
