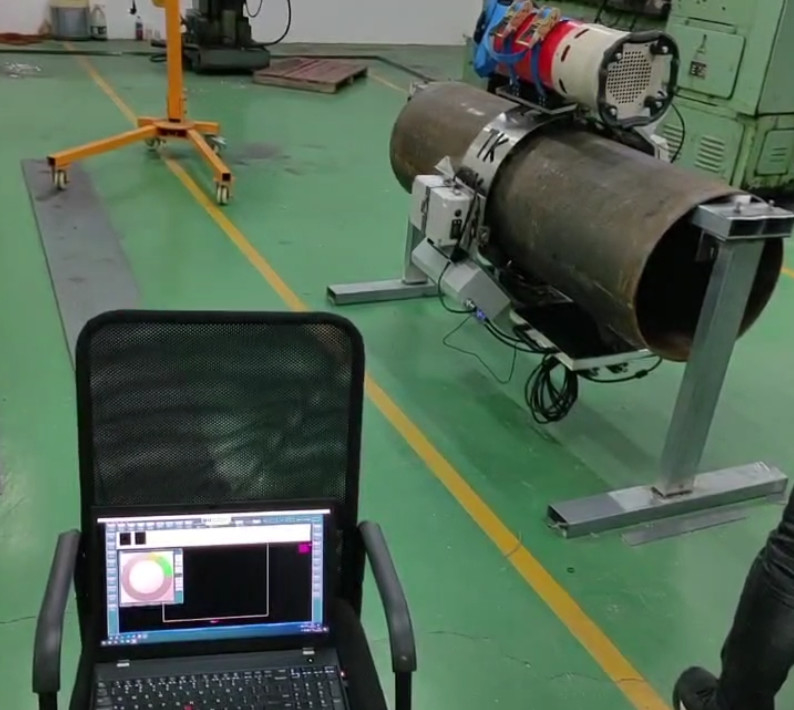

HXPC-200A DR Panel Detector Pipeline Outer Wall Crawler System
1Ogólne wprowadzenie
(1) Marka sprzętu: HUATEC
(2) Model: HXPC-200A
(3)Prędkość jazdy:≥ 100 mm/s;
(4) Tryb chodzenia przyjmuje typ torów, aby zapewnić pionową orientację spawania: ±1 mm, orientacja kierunku chodzenia
dokładność: ± 1 mm;
(5) Może spełniać wymagania napędowe dwuściennej maszyny promieniowania kierunkowego z jednym cieniem dla rurociągów o średnicy mniejszej niż 1600 mm;
6) Korzystanie z systemu komunikacji bezprzewodowej w podwójnym zakresie 5G, odległość sterowania: 100 metrów (w otwartym terenie);
(7) Korzystanie z zintegrowanego zasilania akumulatora litowego o niskiej temperaturze 36V, łatwego do wymiany, może normalnie działać w temperaturze minus 40°C;
(8) Godziny pracy:więcej niż 8 godzin;
(9) zużycie energii: ≤ 150 W;
(10) Napęd synchroniczny z pojazdem wspinającym się po ścianie rury (skaner płaski) w celu spełnienia wymogów wykrywania transświetlenia DR z dwoma ścianami i jednym cieniem

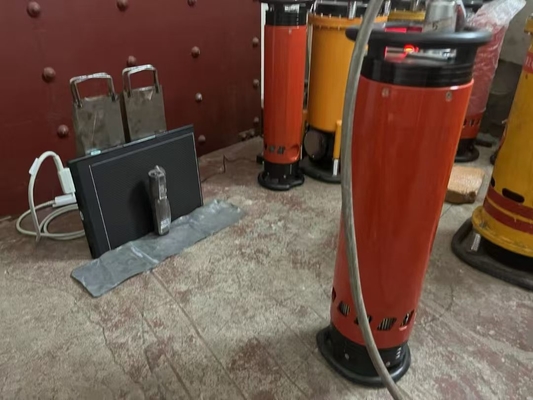

2Przenośny wykrywacz błędów rentgenowskiego
Nazwa sprzętu: przenośny urządzenie do wykrywania błędów promieniowania rentgenowskiego o wysokiej częstotliwości i ciśnieniu stałym
| Model |
XXG 300JYGF |
| Rury rentgenowskie |
metalowe rurki ceramiczne |
| Tryb zasilania rurki rentgenowskiej |
napięcie stałe |
| Zakres regulacji napięcia w rurze rentgenowskiej |
50-300 kV |
| Krok regulacji napięcia rur |
1 kV/krok
|
| Prąd rurki rentgenowskiej |
00,5-3,0 mA |
| Krok regulacji prądu rury |
0.1mA/krok |
| Maksymalny czas ekspozycji |
99 minut 59 sekund.
|
| Zakres regulacji wysokiego ciśnienia |
0-99 sekund
|
| Maksymalna moc rurki rentgenowskiej |
900 W |
| Częstotliwość pracy |
100 kHz
|
| Rozmiar ostrości |
AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
|
| Gęstość przebicia |
65 mm ( stalowa A3, ogniskowa 700 mm, folia HUATEC D7, czarna ujemna ≥ 2.0, 10 minut)
|
| Przeciętność tymczasowego obciążenia |
100% (w temperaturze otoczenia 20°C, w warunkach maksymalnej mocy)
|
| Kąt promieniowania |
40° x 55° |
| Filtr wewnętrzny |
1 mmBe |
| Dodatkowy filtr |
4 mm równoważny
|
| Rozmiar głowicy rur |
φ295mmx775mm (włącznie z pierścieniem końcowym) |
| Waga głowicy rur |
29 kg |
| Kabel podłączający |
50M |
| Kabel zasilający |
10M |
| Rozmiar sterownika |
465 mmx154 mmx323 mm
|
| Waga sterownika |
110,3 kg |
| Moc wejściowa |
200-250VAC, 47-400Hz |
| Metoda chłodzenia anodowego |
chłodzenie powietrzem przymusowym |
| Dopuszczalna temperatura otoczenia |
-20°C~+40°C |
3Standardowe akcesoria obejmują:
DR panel detektor rury zewnętrznej ściany wspinaczka
Maszyna do wykonywania zdjęć rentgenowskiej, maszyna do wspinaczki po ścianach zewnętrznych rur
Cyfrowy detektor płaskich 1024,76μm, powierzchnia obrazu 233 x 97mm
Oprogramowanie do pozyskiwania i przetwarzania obrazów cyfrowych
Laptop
Wysokiej częstotliwości czujnik błędów promieniowania rentgenowskiego o stałym ciśnieniu (w kierunku)
Ścieżka przewodnicza (zindywidualizowana zgodnie z wymaganiami klienta): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 sztuk.
