Przenośny wykrywacz błędów ultradźwiękowych 32 128PR

Przenośny wykrywacz błędów ultradźwiękowych 32 128PR
Przenośny wykrywacz błędów ultradźwiękowych 32 128PR Przenośny wykrywacz błędów ultradźwiękowych 32 128PR Przenośny wykrywacz błędów ultradźwiękowych 32 128PR

Duży Obraz :  Przenośny wykrywacz błędów ultradźwiękowych 32 128PR

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Huatec
Orzecznictwo: ISO,CE
Numer modelu: HPA-620
Zapłata:
Minimalne zamówienie: 1SET
Szczegóły pakowania: w wysokiej jakości kartonie
Czas dostawy: 7 ~ 15 dni po dokonaniu płatności
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 50 zestawów miesięcznie
Kontakt

Przenośny wykrywacz błędów ultradźwiękowych 32 128PR

Opis
Nazwa produktu: Defektoskop ultradźwiękowy Phased Array Model: HPA-620
Wyświetlacz: 10Ekran dotykowy o wymiarze 0,4 cala Przechowywanie: Wewnętrzna: 64 GB; Zewnętrzne: dysk flash USB
Waga: 5kg (bez akumulatora) AC: 100 V~240 V 50 Hz/60 Hz
Podkreślić:

Przenośny defektoskop ultradźwiękowy z układem fazowanym

,

128PR wykrywacz błędów ultradźwiękowych z fazowym układem

Przenośny wykrywacz błędów ultradźwiękowych 32:128PR

HPA-620 to przenośny detektor błędów 32:128PR.

Jest on wyposażony w konwencjonalny moduł kontroli ultradźwiękowej, moduł TOFD, konwencjonalny moduł fazowanego układu, obsługujący jednoczesne skanowanie TOFD i fazowanego układu,oraz sondy podwójnego układuWyposażony w wodoodporny i olejoodporny ekran dotykowy oraz zdolność rejestracji danych z badań na pełnym kursie, HPA-620 jest zaawansowanym inteligentnym wykrywaczem wad fazowego układu.

Charakterystyka:

Kanały kontroli

  • 38Moduł zestawu fazowego:128PR
  • Jednoczesne skanowanie TOFD i fazowego układu
  • Wspiera proby podwójnego układu
  • 2-kanałowe badanie TOFD; 2-kanałowe badania ultradźwiękowe konwencjonalne

Funkcjonalność HPA-620 zapewnia duże zadowolenie użytkowników z różnych wymagań.

Moduł zestawu fazowego

  • Konwencjonalna inspekcja spawania w tyłach; Konwencjonalna inspekcja spawania w tyłach (z jednoczesnym skanowaniem TOFD i fazowego układu)
  • Konwencjonalna kontrola tablic C-scan
  • Konwencjonalna kontrola śrub
  • Konwencjonalna kontrola korozji
  • Kontrola TKY

Parametry:

Kanały
Tryb Tryb PA Tryb UT Tryb TOFD
Liczba 32:128 2 2
Parametry fizyczne
Wyświetlacz 10.4 cali ekran dotykowy
Przywóz 1 IPEX, 4 C5
Porty I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (może być przenoszony do HDMI)
Wi-Fi
Port kodowania LEMO 1B
Port I/O TTL
GPS - Tak, proszę.
Przechowywanie Wewnętrzny: 64 GB; Zewnętrzny: dysk flash USB
Waga 5 kg (bez akumulatora)
Wymiary 350 mm × 250 mm × 130 mm
- Nie, nie, nie.
Klimatyzator 100V~240V 50Hz/60Hz
D.C. 13.5V
Rodzaj akumulatora Akumulator litowy
Pojemność akumulatora Podwójne akumulatory, każde < 100Wh
Żywotność baterii ≥4,5h
Temperatura Zakres temperatury roboczej: -10°C~40°C
Zakres temperatury przechowywania: -20°C~60°C
Wskaźnik ochrony przed wejściem IP65
UT
PRF 25 Hz ~ 10 kHz
Napięcie nadajnika 75V ~ 250V (50Ωobciążenia)
Szerokość impulsu 30ns~1000ns, z krokiem 5ns
Dampingowanie 400Ω, 80Ω
Wskaźnik pobierania próbek 100 MHz
Przepustowość 0.5MHz~20MHz (-3dB)
Zyski 0.0dB~110.0dB
Nadwyżka wrażliwości ≥ 60dB (zwężona szerokość pasma), ≥ 52dB (szeroka szerokość pasma) (2,5P20 przetworniki, 200mmφ2dziury płaskopodłonowe)
Błąd liniarności pionowej ≤ 3%
Błąd w poziomej liniowości ≤ 0,1%
Rozstrzygnięcie ≥ 26 dB ((2.5P20)
Zakres dynamiczny ≥ 30 dB
Filtr Wysoki, niski i wielokrotny przejście wąskim
Poprawka RF (tryb TOFD), fala pełna, pół fala +, pół fala
Kanały 2 kanały
Maksymalne pokrycie 10000 mm (w fali wzdłużnej ze stali)
Wrota A/B/G
Gwiazda Bramy Cały zakres
Szerokość bramy / Rozpoczęcie bramy na pełny zakres
Próg bramy 1~99%
Alarm Dźwięk/optyka
Miejsce pomiaru Przód/szczyt
TCG 16
Zestaw fazowy
Kanały 32:128
Maksymalna otwórka 32 elementy
Maksymalne elementy 128 elementów
Prawo skupienia ≥ 1024
Kąt skanowania -89°~89°
Kalibracja Prędkość, opóźnienie, TCG, ACG, koder
Objętość badań 1000 mm
Min Zwiększenie kąta 0.1° (automatyczna regulacja)
Wskaźnik pobierania próbek 100 MHz, 10 bitów
Poprawka Pełna fala
Wysokość ekranu 800% wysokości ekranu (maksymalna)
Wzrost analogiczny 80 dB
Maksymalny PRF 20 kHz
Napięcie nadajnika Obciążenie 20V ~ 110V ((50Ω)
Rodzaj pulsu Bipolarna fala kwadratowa
Szerokość impulsu 30ns~1000ns, krok 5ns
Przepustowość 0.5MHz~20MHz ((-3dB)
Filtr Wysoki przejście, niskie przejście, wielokrotne wąskie przejście pasmowe
Wypalanie Koder, oparty na czasie
Miejsce pomiaru Przód/szczyt
Odczyt Amplituda; ścieżka wiązki; pozioma; głębokość
Rozdzielczość pomiaru 0.5 mm
Tryb skanowania L/S/C/D ¢scan
Długość skanowania ≥ 15 metrów
Prędkość skanowania ≥ 30 mm/s

Moduł zestawu fazowego

  • Konwencjonalna inspekcja spawania w tyłach; Konwencjonalna inspekcja spawania w tyłach (z jednoczesnym skanowaniem TOFD i fazowego układu)
  • Konwencjonalna kontrola tablic C-scan
  • Konwencjonalna kontrola śrub
  • Konwencjonalna kontrola korozji
  • Kontrola TKY

Moduł TOFD

  • Ustawienie parametrów procedury; ustawienie parametrów sondy i klinia

Użytkownicy są w stanie obliczyć odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, pokrycie skanowania, pokrycie dna, kąty włączone w wiązkę.

Wyświetlacz

  • HPA-620 jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej, z obsługą dotykową, zapewniając optymalne wyświetlenie w warunkach silnego światła i na zewnątrz.

Projekt procedury

  • Oferując modele symulacji procesu, HPA-620 może również budować model poprzez importowanie wymiarów obiektów za pośrednictwem oprogramowania CAD.Dostosowanie użytkowników do dedykowanego procesu inspekcji i zapewnienie kompleksowej obsługi dla pełnej gamy rozwiązań.

Zakres:

1Konwencjonalna kontrola spawania

2. Fazowa inspekcja materiałów kompozytowych

3. Inspekcja śrub i rur skręconych

4. Inspekcja złączy PE

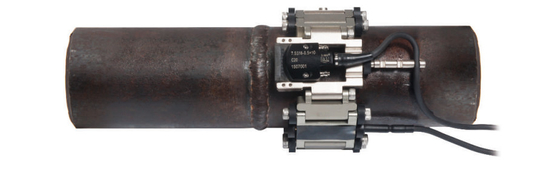

5. Rozwiązanie inspekcji spawania rur o małej średnicy

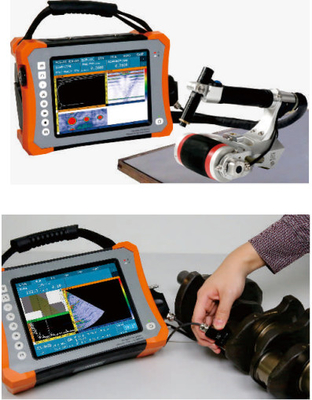

Przenośny wykrywacz błędów ultradźwiękowych 32 128PR 0
