HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector

HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector
HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector

Duży Obraz :  HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HUATEC
Orzecznictwo: CE
Numer modelu: HPA-620PRT
Zapłata:
Minimalne zamówienie: 1 proc.
Cena: USD67850/set - USD76700/set
Szczegóły pakowania: Kartonowe pudełko do pakowania
Czas dostawy: 7-10 dni roboczych po otrzymaniu płatności
Zasady płatności: T/T, PayPal
Możliwość Supply: 10 zestawów/miesiąc
Kontakt

HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector

Opis
Wyświetlacz: 10Ekran dotykowy o wymiarze 0,4 cala import: 1 IPEX, 4 C5
Zakres temperatury roboczej: -10 ℃ ~ 40 ℃ Zakres temperatur przechowywania: -20 ℃ ~ 60 ℃
Ocena ochrony wnikania: IP65
Podkreślić:

detektor błędów ultradźwiękowych na ekranie dotykowym

,

C Detektor błędów ultradźwiękowych

,

Defektoskop ultradźwiękowy Phased Array

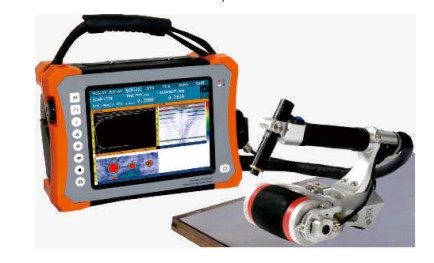

HPA-620PRT Dotykowy ekran TFM 32:128PR Phased Array C scan Ultrasonograficzny Detektor Wad


HUATEC HPA-620PRT to nowo opracowany przenośny detektor wad Phased Array 32:128PR.

Jest wyposażony w konwencjonalny moduł inspekcji ultradźwiękowej, moduł TOFD, konwencjonalny moduł Phased Array i moduł obrazowania TFM, obsługujący jednoczesne skanowanie TOFD i Phased Array, a także sondy dwu-matrycowe. Wyposażony w wodoodporny i olejoodporny ekran dotykowy oraz pełne możliwości rejestrowania danych testowych, HUATEC HPA-620PRT to zaawansowany, inteligentny detektor wad Phased Array TFM z funkcją skanowania C.


Parametr:


Kanały
Tryb Tryb PA/TFM Tryb UT Tryb TOFD
Numer 32:128 2 2
Parametr fizyczny
Wyświetlacz 10,4-calowy ekran dotykowy
Import 1 IPEX, 4 C5
Porty I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (może być konwertowany na HDMI)
WIFI
Port enkodera LEMO 1B
Port TTL I/O
GPS Tak
Pamięć Wewnętrzna: 64 GB; Zewnętrzna: dysk flash USB
Waga 5 kg (bez baterii)
Wymiary 350 mm × 250 mm × 130 mm
(Dł. × Szer. × Wys.)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Typ baterii Bateria litowa
Pojemność baterii Podwójna bateria, każda<100Wh
Żywotność baterii ≥4,5h
Temperatura Zakres temperatur pracy: -10℃~40℃
Zakres temperatur przechowywania: -20℃~60℃
Stopień ochrony przed wnikaniem IP65
UT
PRF 25Hz~10kHz
Napięcie nadajnika 75V~250V (obciążenie 50Ω)
Szerokość impulsu 30ns~1000ns, ze skokiem co 5ns
Tłumienie 400Ω, 80Ω
Częstotliwość próbkowania 100MHz
Szerokość pasma 0,5MHz~20MHz (-3dB)
Wzmocnienie 0,0dB~110,0dB
Naddatek czułości ≥60dB (wąskie pasmo), ≥52dB (szerokie pasmo) (przetworniki 2.5P20, otwory płaskodenne 200mmφ2)
Błąd liniowości pionowej ≤3%
Błąd liniowości poziomej ≤0,1%
Rozdzielczość ≥26dB(2.5P20)
Zakres dynamiczny ≥30dB
Filtr Górnoprzepustowy, dolnoprzepustowy i wiele wąskopasmowych
Prostowanie RF (tryb TOFD), pełna fala, półfala +, półfala –
Kanały 2 kanały
Maksymalny zasięg 10000mm (w stali fala podłużna)
Bramka A/B/G
Start bramki Pełny zakres
Szerokość bramki Start bramki do pełnego zakresu
Próg bramki 1~99%
Alarm Dźwiękowy/Optyczny
Punkt pomiaru Przód/Szczyt
TCG 16
Phased Array/TFM
Kanały 32:128
Maksymalna apertura 32 elementy
Maksymalna liczba elementów 128 elementów
Prawo ogniskowania ≥1024
Kąt skanowania -89°~89°
Kalibracja Prędkość, opóźnienie, TCG, ACG, enkoder
Objętość testowa 1000mm
Minimalny przyrost kąta 0,1° (automatyczna regulacja)
Częstotliwość próbkowania 100MHz, 10bit
Prostowanie Pełna fala
Wysokość ekranu A-scan 800% wysokości ekranu (Maksymalna)
Regulowane wzmocnienie analogowe 80dB
Maks. PRF 20kHz
Napięcie nadajnika 20V~110V (obciążenie 50Ω)
Typ impulsu Dwubiegunowa fala prostokątna
Szerokość impulsu 30ns~1000ns, krok co 5ns
Szerokość pasma 0,5MHz~20MHz (-3dB)
Filtr Górnoprzepustowy, dolnoprzepustowy, wiele wąskopasmowych
Wyzwolenie Enkoder, w oparciu o czas
Punkt pomiaru Przód/Szczyt
Odczyt Amplituda; ścieżka wiązki; pozioma; głębokość
Rozdzielczość pomiaru 0,5mm
Tryb skanowania L/S/C/D – skan, TFM
Długość skanowania ≥15 metrów
Prędkość skanowania ≥30mm/s
Obrazowanie TFM Na żywo 2D
Liczba punktów ogniskowania w TFM Maks. 1 000 000 punktów
Obrazowanie rekonstrukcji 3D Tak


Zakres:

Inspekcja konwencjonalnych spoin

Inspekcja materiałów kompozytowych metodą Phased Array C-scan

Inspekcja śrub i rur gwintowanych

Inspekcja połączeń PE

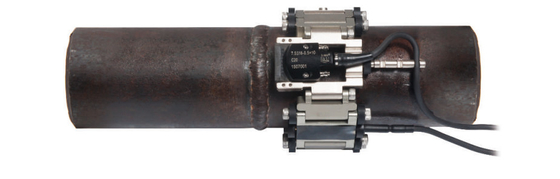

Rozwiązanie inspekcji spoin rur o małej średnicy


Cechy:

Kanały inspekcyjne

  • Moduł Phased Array 38:128PR
  • Moduł obrazowania TFM
  • Jednoczesne skanowanie TOFD i Phased Array
  • Obsługuje sondy dwu-matrycowe
  • 2-kanałowy TOFD; 2-kanałowe konwencjonalne badania ultradźwiękowe

Funkcjonalność HPA-620PRT oferuje duże zadowolenie użytkowników z różnych wymagań.


Moduł Phased Array

  • Inspekcja TFM falą podłużną; Inspekcja TFM falą poprzeczną
  • Inspekcja TFM spoin czołowych; Konwencjonalna inspekcja spoin czołowych; Konwencjonalna inspekcja spoin czołowych (z jednoczesnym skanowaniem TOFD i Phased Array)
  • Inspekcja C-scan TFM i konwencjonalna inspekcja C-scan dla płyt
  • Inspekcja TFM i konwencjonalna inspekcja śrub
  • Inspekcja korozji TFM; konwencjonalna inspekcja korozji
  • Inspekcja TKY

Moduł TOFD

  • Konfiguracja parametrów procedury; konfiguracja parametrów sondy i klina

Użytkownicy mogą obliczyć odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, zasięg skanowania, zasięg dna, kąty wiązki.


Wyświetlacz

  • HPA-620PRT jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej, z obsługą dotykową, zapewniający optymalny wyświetlacz w silnym świetle i na zewnątrz.

Projekt procedury

  • Oferując modele symulacji procesów, HPA-620PRT może również zbudować model poprzez importowanie wymiarów obiektów za pomocą oprogramowania CAD. Dostosuj dedykowany proces inspekcji użytkowników i zapewnij kompleksową obsługę dla pełnego zakresu rozwiązań.HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector 0HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector 1HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector 2HPA-620PRT Ekran dotykowy TFM 32 128PR Fazowy Array C Skaner Ultrasonic Defect Detector 3
