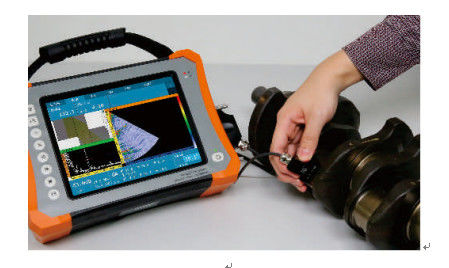

HPA-620 Przenośny 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

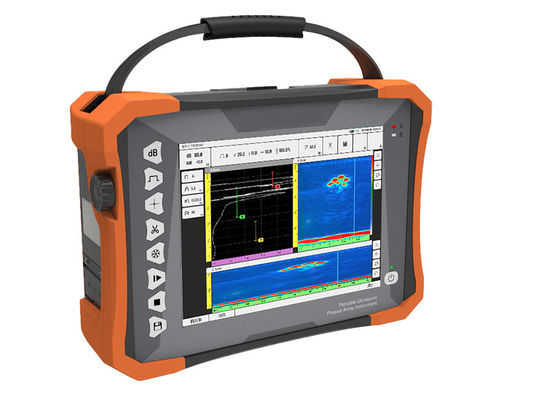

Duży Obraz : HPA-620 Przenośny 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HUATEC
Orzecznictwo:	CE
Numer modelu:	HPA-620

Zapłata:

Minimalne zamówienie:	1 SET
Cena:	USD42090/set - USD47580/set
Szczegóły pakowania:	Zewnętrzne opakowanie kartonowe
Czas dostawy:	20-30 dni roboczych po otrzymaniu płatności
Zasady płatności:	T/T, Western Union, PayPal, L/C.

Kontakt

HPA-620 Przenośny 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Opis

Wyświetlacz:

10Ekran dotykowy o wymiarze 0,4 cala

Składowanie:

Wewnętrzna: 64 GB; Zewnętrzne: dysk flash USB

AC:

100 V~240 V 50 Hz/60 Hz

Ocena ochrony wnikania:

IP65

Podkreślić:

Przenośny defektoskop ultradźwiękowy

Defektoskop ultradźwiękowy Phased Array

Ultrasonic Flaw Detector IP65

HPA-620 Przenośny 32:128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

HPA-620 to przenośny detektor błędów 32:128PR.

Jest on wyposażony w konwencjonalny moduł kontroli ultradźwiękowej, moduł TOFD, konwencjonalny moduł fazowanego układu, obsługujący jednoczesne skanowanie TOFD i fazowanego układu,oraz sondy podwójnego układuWyposażony w wodoodporny i olejoodporny ekran dotykowy oraz możliwości rejestracji danych testowych na całym kursie,HPA-620 to zaawansowany inteligentny detektor błędów.

Parametry:

Kanały
Tryb	Tryb PA	Tryb UT	Tryb TOFD
Liczba	32:128	2	2
Parametry fizyczne
Wyświetlacz	10.4 cali ekran dotykowy
Przywóz	1 IPEX, 4 C5
Porty I/O	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP ((DisplayPort) (może być przenoszony do HDMI)
	Wi-Fi
	Port kodowania LEMO 1B
	Port I/O TTL
GPS	- Tak, proszę.
Przechowywanie	Wewnętrzny: 64 GB; Zewnętrzny: dysk flash USB
Waga	5 kg (bez akumulatora)
Wymiary	350 mm × 250 mm × 130 mm
- Nie, nie, nie.
Klimatyzator	100V~240V 50Hz/60Hz
D.C.	13.5V
Rodzaj akumulatora	Akumulator litowy
Pojemność akumulatora	Podwójne akumulatory, każde < 100Wh
Żywotność baterii	≥4,5h
Temperatura	Zakres temperatury roboczej: -10°C~40°C
	Zakres temperatury przechowywania: -20°C~60°C
Wskaźnik ochrony przed wejściem	IP65
UT
PRF	25 Hz ~ 10 kHz
Napięcie nadajnika	75V ~ 250V (50Ωobciążenia)
Szerokość impulsu	30ns~1000ns, z krokiem 5ns
Dampingowanie	400Ω, 80Ω
Wskaźnik pobierania próbek	100 MHz
Przepustowość	0.5MHz~20MHz (-3dB)
Zyski	0.0dB~110.0dB
Nadwyżka wrażliwości	≥ 60dB (zwężona szerokość pasma), ≥ 52dB (szeroka szerokość pasma) (2,5P20 przetworniki, 200mmφ2dziury płaskopodłonowe)
Błąd liniarności pionowej	≤ 3%
Błąd w poziomej liniowości	≤ 0,1%
Rozstrzygnięcie	≥ 26 dB ((2.5P20)
Zakres dynamiczny	≥ 30 dB
Filtr	Wysoki, niski i wielokrotny przejście wąskim
Poprawka	RF (tryb TOFD), fala pełna, pół fala +, pół fala
Kanały	2 kanały
Maksymalne pokrycie	10000 mm (w fali wzdłużnej ze stali)
Wrota	A/B/G
Gwiazda Bramy	Cały zakres
Szerokość bramy	/ Rozpoczęcie bramy na pełny zakres
Próg bramy	1~99%
Alarm	Dźwięk/optyka
Miejsce pomiaru	Przód/szczyt
TCG	16
Zestaw fazowy
Kanały	32:128
Maksymalna otwórka	32 elementy
Maksymalne elementy	128 elementów
Prawo skupienia	≥ 1024
Kąt skanowania	-89°~89°
Kalibracja	Prędkość, opóźnienie, TCG, ACG, koder
Objętość badań	1000 mm
Min Zwiększenie kąta	0.1° (automatyczna regulacja)
Wskaźnik pobierania próbek	100 MHz, 10 bitów
Poprawka	Pełna fala
Wysokość ekranu	800% wysokości ekranu (maksymalna)
Wzrost analogiczny	80 dB
Maksymalny PRF	20 kHz
Napięcie nadajnika	Obciążenie 20V ~ 110V ((50Ω)
Rodzaj pulsu	Bipolarna fala kwadratowa
Szerokość impulsu	30ns~1000ns, krok 5ns
Przepustowość	0.5MHz~20MHz ((-3dB)
Filtr	Wysoki przejście, niskie przejście, wielokrotne wąskie przejście pasmowe
Wypalanie	Koder, oparty na czasie
Miejsce pomiaru	Przód/szczyt
Odczyt	Amplituda; ścieżka wiązki; pozioma; głębokość
Rozdzielczość pomiaru	0.5 mm
Tryb skanowania	L/S/C/D ¢scan
Długość skanowania	≥ 15 metrów
Prędkość skanowania	≥ 30 mm/s

Charakterystyka:

Kanały kontroli

38Moduł zestawu fazowego:128PR
Jednoczesne skanowanie TOFD i fazowego układu
Wspiera proby podwójnego układu
2-kanałowe badanie TOFD; 2-kanałowe badania ultradźwiękowe konwencjonalne

Funkcjonalność HPA-620 zapewnia duże zadowolenie użytkowników z różnych wymagań.

Moduł zestawu fazowego

Konwencjonalna inspekcja spawania w tyłach; Konwencjonalna inspekcja spawania w tyłach (z jednoczesnym skanowaniem TOFD i fazowego układu)
Konwencjonalna kontrola tablic C-scan
Konwencjonalna kontrola śrub
Konwencjonalna kontrola korozji
Kontrola TKY

Moduł TOFD

Ustawienie parametrów procedury; ustawienie parametrów sondy i klinia

Użytkownicy są w stanie obliczyć odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, pokrycie skanowania, pokrycie dna, kąty włączone w wiązkę.

Wyświetlacz

HPA-620 jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej, z obsługą dotykową, zapewniając optymalne wyświetlenie w warunkach silnego światła i na zewnątrz.

Projekt procedury

Oferując modele symulacji procesu, HPA-620 może również budować model poprzez importowanie wymiarów obiektów za pośrednictwem oprogramowania CAD.Dostosowanie użytkowników do dedykowanego procesu inspekcji i zapewnienie kompleksowej obsługi dla pełnej gamy rozwiązań.

Zakres:

Konwencjonalna kontrola spawania

Pasowa kontrola materiałów kompozytowych za pomocą skanu C

Kontrola śrub i rur skręconych

Kontrola łączy PE

Rozwiązanie inspekcji spań rurowych o małej średnicy
