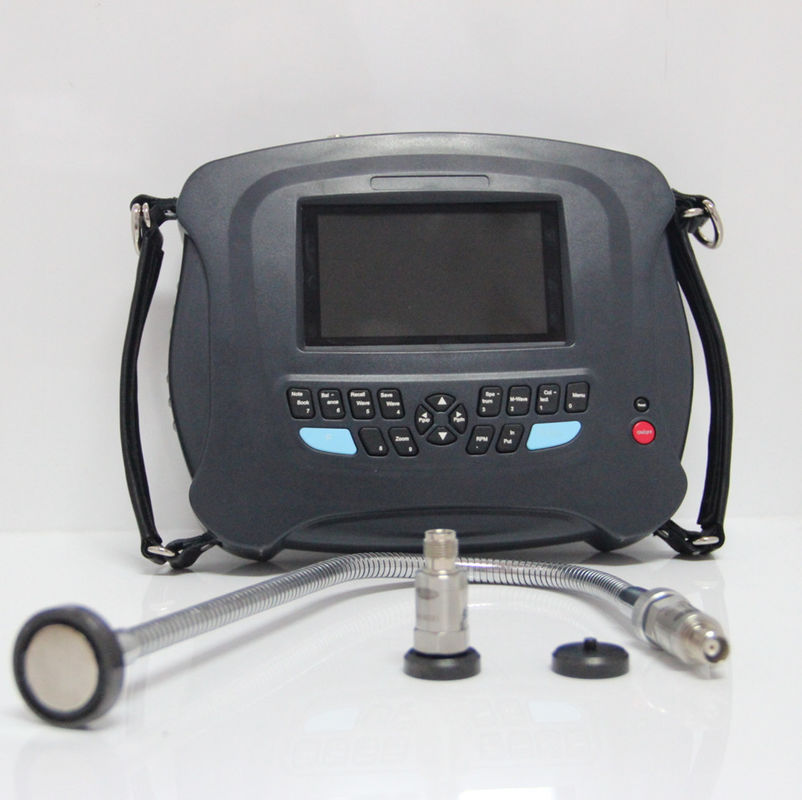

HG-904B4 4-kanałowy wielofunkcyjny analizator wibracji widma FFT
HUATEC HG-904B 4-kanałowy instrument wielofunkcyjny, wyposażony w wszechstronny port wejściowy, który może być podłączony do różnych typów czujników.i technologii diagnostyki usterek, zintegrowanie możliwości monitorowania stanu sprzętu i diagnostyki awarii w jednej jednostce.
Instrument analizatora zawiera funkcję czterokanałowego zbierania danych wibracji,który może wykonać pomiar drgań na miejscu i automatycznie przechowywać dziesiątki tysięcy wartości cech drgań i widma punktów pomiarowychMoże również wyświetlać od jednego do czterech kanałów fal i widma synchronicznie na miejscu.zakończenie weryfikacji jedno- i dwustronnej bilansu dynamicznego na miejscu.BT4 i IP54
| Główna funkcja |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Ilość kanałów |
cztery kanały |
podwójny kanał |
| Główne funkcje |
|
1"Trzykanałowa inspekcja synchroniczna, przy czym wartości przyspieszenia, prędkości, przemieszczenia i zakrętu osi zbierane są jednocześnie z każdego kanału,oraz wykresy widma częstotliwości parametrów alarmu.
|
Tak, tak. |
1 kanał |
| 2"Jednokanalizowane lub wielokanalizowane synchroniczne przechwytywanie dowolnego parametru, dowolnego zakresu częstotliwości i dowolnego wykresu. |
1 lub 2 lub 3 lub 4 kanały |
1 lub 2 kanały |
| 3Śledzenie osi, analiza start-stop, testy uderzeń. |
Tak, tak. |
Nie |
| 4"Monitorowanie w czasie rzeczywistym wartości sprzętu i analiza w czasie rzeczywistym wykresów trendów dla dowolnego parametru i dowolnego zakresu częstotliwości; analiza w czasie rzeczywistym widma częstotliwości i formy fali. |
1 lub 2 lub 3 lub 4 kanały |
1 lub 2 kanały |
| 5Technologia monitorowania impulsu uderzenia łożyska (ocena smarowania łożyska i uderzenia) |
Opcjonalnie (nota o zamówieniu) |
Opcjonalnie (nota o zamówieniu) |
| 6,1 lub 2 równoważenie płaszczyzny |
Tak, tak. |
Tak, tak. |
| 7System analizy oprogramowania do zarządzania sprzętem |
Tak, tak. |
Tak, tak. |
| 8Można go podłączyć do ICP, czujnika ładowania, czujnika przemieszczenia prądu wirusowego, czujnika prędkości magnetycznego |
Tak, tak. |
Tak, tak. |
| 9Analiza fazy względnej |
Opcjonalnie (nota o zamówieniu) |
Opcjonalnie (nota o zamówieniu) |
Główna funkcja:
Wielofunkcyjne porty wejściowe dla różnych czujników: (piezoelektryczne, elektromagnetyczne, prądu wirusowego, ICP)
- 5-calowy kolorowy wyświetlacz z chińskim interfejsem dla jasnej i pięknej wizualizacji
- Ogromna powierzchnia pamięci z dyskiem twardym 16 GB, który może automatycznie przechowywać dziesiątki tysięcy wartości wibracji i widma punktów pomiarowych
-- Cztery kanały synchroniczne z 24-bitowym pobieranie próbek AD
- 1600.3200,6400 lub 12800 linii widma FFT
-- USB 2.0 interfejs komunikacyjny z zupełnie nowym chińskim wyświetlaczem menu w stylu okna dla łatwiejszej obsługi
-- częstotliwość analizy do 35 KHZ z 8 opcjonalnymi poziomami
- Pełnofunkcyjna szybka analiza dynamiczna, obejmująca spektrum amplitudy, spektrum mocy, spektrum logarytmiczne itp.
-- Wyświetla różne wartości cech domeny czasowej, w tym wartość szczytową, wartość szczytowo-szczytową, wartość efektywną, współczynnik szczytowy, nierówność, kurtozę itp.
-- Wielokrotne funkcje analizy i diagnostyki: analiza łożysk/przędzi (analiza demodulacji opony), diagnostyka usterek, diagnostyka naturalnej częstotliwości itp.
-- Przechowywanie i odtwarzanie danych/rejestrów dla równowagi wirnika
-- Masa testowa może być selektywnie usuwana lub utrzymywana i jej jakość może być oszacowana
-- Wysokiej precyzji operacja równoważenia z szybkim równoważeniem do pomiaru i wyświetlania wartości drgań, amplitud, faz
-- wykrywanie i diagnozowanie usterek łożysk/przędzi przy użyciu demodulacji obudowy sprzętowej
-- pomiar prędkości, pomiar hałasu, pomiar fazy, diagnostyka fazy
-- ręczne ustawienie progu uruchomienia (duży, średni, mały)
-- Może być wyposażony w oprogramowanie EMD systemu zarządzania sprzętem (w tym bazy danych łożysk)
Specyfikacja sprzętu:
| Statystyki |
specyfikacja |
| Model |
HG-904B4 czterokanałowy / HG-904B2 podwójny kanał |
| Ilość kanałów |
Cztery kanały wibracji, jeden kanał tachometru |
| Główne funkcje |
Jednokanalizowe lub wielokanalizowe synchroniczne pozyskiwanie różnych parametrów, w tym przyspieszenia, prędkości, przemieszczenia i otoczenia osiowego |
| dokładność |
± 5% |
| Konwersja A/D |
24-bitowe pobieranie próbek AD |
| Wyświetlacz LCD |
Obsługa ekranu dotykowego, kolorowy 5-calowy wyświetlacz |
| Zakres tachometru |
120-12000 obr./min. |
| zakres temperatury przyrządu |
-20°55°C |
| zakres temperatury czujnika |
-20° ≈ 120°C |
| Akumulator do ładowania |
Akumulator litowy 7,2 V, 6800 mA; czas ładowania 7 godzin, czas ciągłego działania 8 godzin |
| Ładowarka |
8.V, 2A |
| Biblioteka diagnozy |
Baza danych o łożyskach |
| Funkcja pomiaru i zakres |
Jednocześnie mierzy cztery wartości parametrów i widma parametrów alarmowych o wrażliwości 100 mv/g
przyspieszenie 0,1199,99 m/s2
prędkość 0,1199,99 mm/s
przemieszczenie 1um ̇ 1999um
wartość otoczenia osiowego 0,130 m/s2
|
| Funkcja analizy oprogramowania |
Analiza widma drgań i formy fali w zakresie czasu, analiza otoczenia, precyzyjna funkcja diagnostyki usterek dla łożysk walcowych (cztery części) Oddzielna funkcja diagnostyki usterek:Sprzęt przyrządowy ma oddzielną funkcję diagnostyki usterek do zbierania innych widm parametrów, cepstrum, widmo logarytmiczne i diagnostyka widma mocy (przyjmowanie w czasie rzeczywistym i wyświetlanie w czasie rzeczywistym) |
| Pojemność magazynowa |
16G |
| Interfejs zewnętrzny |
Ładowanie i komunikacja USB2.0 |
| Funkcja wyjścia raportu |
Wykrywa wynik raportu danych |
| Zakres odpowiedzi częstotliwości pomiaru drgań: |
2 ̊35KHz |
| Rodzaje czujników podłączalnych: |
Piezoelektryczny czujnik przyspieszenia, czujnik ICP, czujnik prędkości magnetycznej, czujnik prądu Eddy'ego |
Przegląd oprogramowania
Wraz z gwałtownym rozwojem Internetu Rzeczy i platform big data zintegrowaliśmy funkcjonalne zalety naszego istniejącego systemu oprogramowania i przyjęliśmy platformę Windows.Net 3.5-5.0,pakiet Microsoft Visual Studio 2019Komunikacja między systemem oprogramowania a kolektorem przyjmuje zunifikowaną architekturę UDP, a system oprogramowania jest zaprojektowany zarówno z sieciowymi, jak i samodzielnymi wersjami.Po prawie roku wysiłków uruchomiliśmy najnowszą wersję systemu inteligentnego monitorowania i diagnostyki sprzętu przedsiębiorstwa (zwanego dalej systemem EMD).Wykorzystując elastyczne funkcjonowanie oprogramowania klienta i kompleksowe narzędzia analityczneOprogramowanie systemowe jest kompatybilne z wielokanałowymi zbieraczami danych sieciowych,zbiorniki monitorowania bezprzewodowegoPodczas analizy trendów danych online, analizator przenośny może uzupełniać zbieranie danych, aby umożliwić bardziej kompleksową analizę urządzeń na miejscu,w ten sposób kompleksowo analizując tendencje jednostkowe i nieprawidłowości, dokładna identyfikacja przyczyn nieprawidłowości i maksymalna ochrona sprzętu w miejscu.
