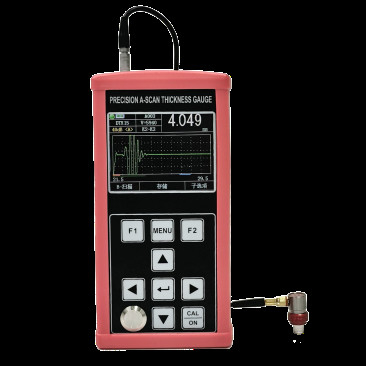

TG-6200 Przenośny niemetalowy ultradźwiękowy miernik grubości powłoki
Możliwość pomiaru grubości powłoki na różnych metalowych, niemetalowych (szklanych, tworzyw sztucznych, kompozytowych, betonowych, drewnianych itp.) podłogach
Parametry specyfikacji
| pozycja |
TG-6200 |
| Rodzaj sondy |
Jednokrystaliczny/dwuokrystaliczny |
| Zakres pomiarowy |
20 mm 1800 mm |
| Częstotliwość pomiarów |
4Hz, 8Hz, 16Hz |
| Rozstrzygnięcie |
00,1 mm,00,01 mm,0.001mm(0.01cm,00,001 cala,0.0001 cala) |
| Generator impulsów |
Ujemna emisja fali kwadratowej, szerokość impulsu i napięcie są automatycznie dopasowywane do sondy |
| prędkość dźwięku Zakres |
400-19999 m/s |
| Blok kalibracyjny |
4 mm ((oczel) |
| Automatyczne wyłączenie |
Możesz wybrać 5 minut, 10 minut, 20 minut, ręczne wyłączenie |
| Kalibracja sondy |
Kalibracja w jednym punkcie, kalibracja w dwóch punktach, kalibracja ręczna |
| zyski |
Zwiększenie automatyczne, manualne |
| zakres wzrostu |
0~80 dB |
| Tryb wykrywania |
RF, pozytywne półfale POS, ujemne półfale NEG, pełna fala |
| Tryb pomiaru |
(1) Thin-EE: tryb powłoki filmem THIN (2) MB-E: przesyłanie fali początkowej impulsu do pojedynczego echa; (3) E-E: poprzez pomiar powłoki, opcjonalnie każde echo EM-EN; (4) THIN: tryb pomiaru cienkiej ściany |
| Model numeryczny |
Tryb wartości grubości, tryb różnicy/prężności redukcji, tryb maksymalny/minimalny |
| A- Tryb skanowania |
wsparcie |
| B- Tryb skanowania |
wsparcie |
| Wskazanie sprzężenia |
wsparcie |
| Wskaźnik baterii |
wsparcie |
| Język |
Angielski |
| jednostka |
mm/calo |
| Funkcjonowanie menu |
wsparcie |
| Funkcja oprogramowania |
Dynamiczne ustawienia bramy, ustawienia pustego (Blank), ustawienia pustego echonu (E-Blank), zamrażanie echonu, echo Pan i zoom |
| Funkcja przechowywania |
W tym samym czasie obsługiwane są 100 000 grubości (100 grup, każda z 1000), 500 grup fal skanujących A i 500 grup fal skanujących B |
| Uaktualnienie programu hosta |
Wspieranie aktualizacji programu hosta |
| Wyświetlacz |
3.5 "ekran w prawdziwych kolorach |
| Przekazywanie danych |
Wspiera komunikację USB, transfer danych do komputera |
| Temperatura pracy |
-10°C ~ +50°C, z szczególnymi wymaganiami do -20°C |
| Napięcie robocze |
3 sztuk baterii litowo-jonowych nr 5 z ostrzeżeniem o niskim napięciu |
| Wymiar ogólny |
184 x 85 x 32 (mm) |
| Masa maszyny |
250 g ((bateria nie włączona) |
| Standardowa konfiguracja |
Główna maszyna i 1 sztukę sondy specjalnej do powlekania
No 5 akumulator litowy 3, ładowarka, zestaw przypadkowych plików, osłonowa i wodoodporna obudowa przyrządów 1
|
podsumować
Ręczny miernik grubości powłoki niemetalowej z wyświetlaczem numerycznym i funkcją skanowania A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backRozdzielczość pomiaru wynosi 0,001 mm, zakres pomiaru wynosi 0,02 mm, a grubość powłoki i podłoża można mierzyć jednocześnie.
Produkt ten może być stosowany w przemyśle naftowym, chemicznym, metalurgicznym, stoczniowym, lotniczym, energetycznym i innych dziedzinach.
Główna funkcja
● Szeroki zakres pomiarów, minimalna grubość pomiaru, powłoka 20um, maksymalna grubość pomiaru 1800mm;
● Wysoka precyzja pomiaru grubości, najwyższa rozdzielczość pomiaru do 0,001 mm; powtarzalna rozdzielczość do ± 0,002 mm;
● tryb skanu A, tryb skanu B, tryb wyświetlania numerycznego;
● Z funkcjami pomiaru poprzez powłokę i odgłos do odgłosu do pomiaru materiałów z farbą i powłokami na powierzchni;
● Warstwa powłoki i farby na niektórych materiałach kompozytowych można wykryć w zależności od różnej prędkości dźwięku materiału,i grubość każdej warstwy z ponad 10 materiałów wielowarstwowych może być mierzona jednocześnie, a wartość grubości każdej warstwy może być przełączana pod tym samym echem;
● Różnorodność pomiarów: tryb THIN, MB-E, E-E, tryb automatyczny dla konwencjonalnych pomiarów grubości obróbki; tryb THIN E-E do pomiaru cienkiej powłoki;
● Tryby numeryczne obejmują tryb wartości grubości konwencjonalnej, tryb różnicy/skrócenia i tryb wartości maksymalnej;
● Tryb wzmocnienia: automatyczne wzmocnienie/ruczne wzmocnienie;
● Można ustawić ręczne i automatyczne wyłączenie, z funkcją oszczędności energii;
● Można wykorzystać różnorodne specyfikacje sond, sond bliźniaczych i sond jednokrystalicznych, do obsługi sond o wysokiej częstotliwości do 20 MHz;
● Wspiera dużą pojemność pamięci masowej, może jednocześnie przechowywać 100 000 wartości grubości, 500 grup fal skanujących A i 500 grup fal skanujących B;
● Posiada różnorodne metody kalibracji, obsługuje kalibrację w jednym punkcie, kalibrację wielopunktową i tryb kalibracji ręcznej, może jednocześnie kalibrować prędkość dźwięku i pozycję zerową sondy;Wspieranie kalibracji ścieżki V.
● Konwersja imperialna; milimetrów i cali można przełączać;
● wyświetlacz języka chińskiego i angielskiego;
Materiał stosowany
Zmierzyć grubość powłoki na podłogach metalowych i niemetalowych (szklanych, kompozytowych, plastikowych, betonowych, drewnianych itp.).
Nadaje się do pomiaru grubości metali (takich jak stal, żelazo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókien szklanych i innych dobrych przewodników ultradźwiękowych.
Zasada podstawowa
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
