Standardowy detektor błędów ultradźwiękowych IP65 FD560 Dokładny

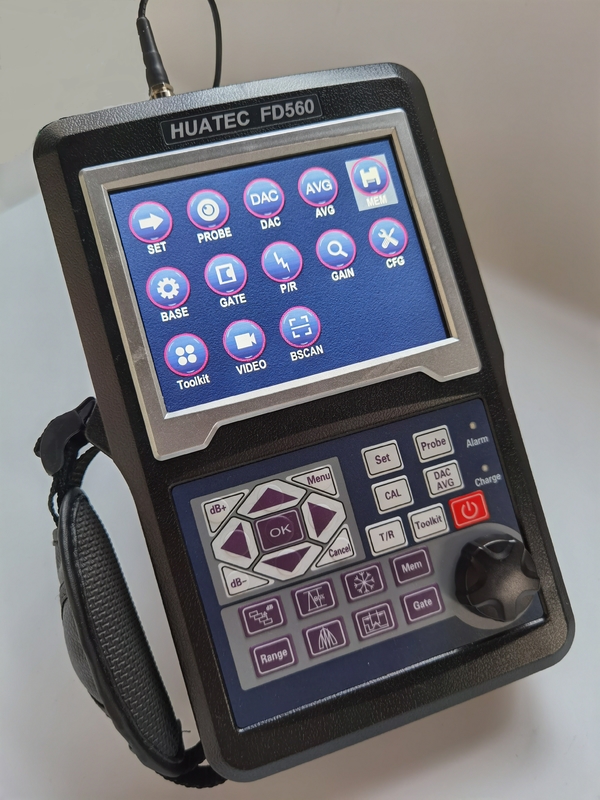

Detektor błędów ultradźwiękowych HUATEC FD560

★ Interaktywny dialog przyjazny dla użytkownika pomaga w operacjach takich jak kalibracja, tworzenie krzywych itp.

★Wszystkie narzędzia potrzebne: DAC, AVG, TCG, AWS, itp.

★Częstotliwość powtarzania pulsu: 20-2000 Hz precyzyjna regulacja, szybkie skanowanie, nie przegap.

★Wysoki współczynnik sygnału do hałasu, jasne i stabilne echo, konstrukcja przeciwhałasowa, idealna dla trudnych warunków pracy.

★12-cyfrową AD, szybkie pobieranie próbek prowadzi do lepszego wykresu echo z wszystkimi szczegółami.

★Doskonale wykorzystuje częstotliwość sondy 20M.

★Szybkie nagrywanie w czasie rzeczywistym, nieograniczone przechowywanie danych na USB.

★Połączenie niebieskiego zęba z urządzeniem mobilnym w celu generowania i drukowania raportów wykrywania na miejscu.

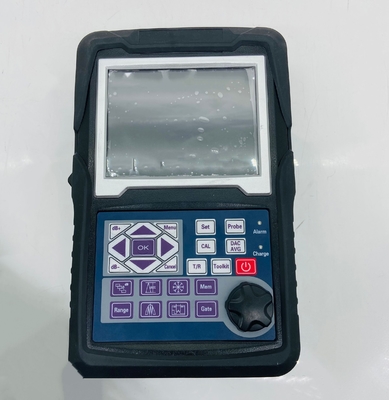

★Standard IP65, skrzynia z żelu, wodoodporna i odporna na kurz, solidna i trwała wiecznie, wsparcie tłumiące sprawia, że stoi pod każdym kątem.

★Bateria działa 10 godzin na jednym ładowaniu.

Specyfikacje

Zakres:0-10000 mm przy prędkości stali

Prędkość materiału: 100 ‰ 20 000 m/s

Częstotliwość powtarzania impulsu: 20 - 2000 Hz

Zakres dynamiczny: ≥ 38 dB

Liniowość: pozioma: +/- 0,2%, pionowa: 2,5%, dokładność wzmacniacza +/-1 dB.

Moc rozdzielczości:> 40 dB (5P14)

Wskaźniki czułości:> 62 dB

Odrzucenie: od 0 do 80% całej wysokości ekranu

500 ustawienia niezależności, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować na scenie bez bloku testowego;

Duża pamięć grafiku 1000 A

Tryby badania: echo impulsowe, podwójny element i transmisja poprzeczna

Rodzaje sondy: pojedyncza prosty, pojedynczy kąt, podwójny prosty, podwójny kąt, przez, pełzający, powierzchnia

Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania

Jednostki: cal lub milimetr

Wymagania w zakresie mocy: prąd AC 100-240 VAC, 50-60 Hz

Opóźnienie wyświetlania: -20 do 3400 μs

Opóźnienie sondy/zerowe przesunięcie: od 0 do 99,99 μs

Wewnętrzny akumulator litowo-jonowy o napięciu 7,2 V o mocy 5200 mAh

10 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza

4 godziny typowy czas ładowania

H×W×D(mm):220×175×40 (mm)

Waga:10,0 kg

Temperatura pracy: -10°C do 50°C

Temperatura przechowywania: -30°C do 50°C

Energia impulsu: 70V, 100V, 200V, 300V, 400V, 500V do wyboru

Poprawka: dodatnia pół fala, ujemna pół fala, pełna fala, układ RF

Szerokość pasma (pasmo wzmacniacza ): od 0,2 do 25 MHz

Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania

Wymagania w zakresie bezpieczeństwa1, 1.0, 2.0, 6,0 dB.

Połączenia przetwornika: BNC lub LEMO

Zabawa.Wnioski

Automatyczny wyświetlacz dokładnej lokalizacji usterki ((Głębokość d,poziom p,odległość s,amplitude,sz dB,ф).

Automatyczne wymiarowanie wad przy użyciu AVG lub DAC/TCG, szybkie zgłaszanie akceptacji lub odrzucenia wad.

Automatyczna kalibracja przetwornika Punkt zerowy, kąty, krawędź przodu i prędkość materiału (V2 i dwa otwory)

Praktyczne do wykonania i wykorzystania DAC/TCG i AVG do oceny echo, krzywa może być modyfikowana i kompensowana.

Podłączając U-Disk, jednostka może mieć nieograniczoną pamięć.

W jednostce jest 17 standardów.

Połączenie błękitnego zęba z urządzeniem mobilnym do generowania i drukowania raportów wykrywania na miejscu.1.

Funkcja korekty krzywej powierzchni.

Funkcja pomiaru wysokości pęknięcia.

Wrota powiększające: rozłożenie zakresu bramy na całej szerokości ekranu.

Funkcja automatycznego wzrostu.

Obłoka: jednoczesne wyświetlanie aktywnego A-skanowania przy częstotliwości aktualizacji 70 Hz i obłoka A-skanowania

wyświetlacz.

Wytrzymałość szczytowa: porównanie zamrożonych form fal szczytowych z żywymi skanami A w celu łatwej interpretacji wyników badań.

Scan Freeze: wyświetlacz Freeze przechowuje dane o formie fali i ścieżce dźwięku.

Alarm: Bip i LED.

Real Time Clock.

Wypełnij echo.

Złapcie go.

Kolor echo w bramie.

Podstawowy pakiet instrumentów

Przenośny detektor błędów ultradźwiękowych FD560

Przetwornik wiązki prostej (2,5 MHz, Φ20)

Przetwornik wiązki kątowej (4 MHz, 8 mm×9 mm, 60°)

Przewód łącza do przetwornika (BNC-LEMO 00 lub opcjonalnie LEMO 01-LEMO 00)

Akumulator Li-Ion, 8 ampera na godzinę

Zapewnienie zasilania / ładowarka

Podręcznik obsługi w języku angielskim

Certyfikat kalibracji HUATEC

Oprogramowanie aplikacyjne

Śrubka
