HRD-100 Wi-Fi magnetyczny detektor wad liny drutowej bezprzewodowy czujnik w jednym dla precyzyjnego wykrywania

HUATEC Wi-Fi Magnetyczny Detektor Wykrywający Wady HRD-100 z bezprzewodowym czujnikiem ALL-IN-ONE

1Specyfikacje

Standardy: GB/T21837-2008, ASTM E1571-2001 (standardowa specyfikacja badania elektromagnetycznego ferromagnetycznego drutu stalowego), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

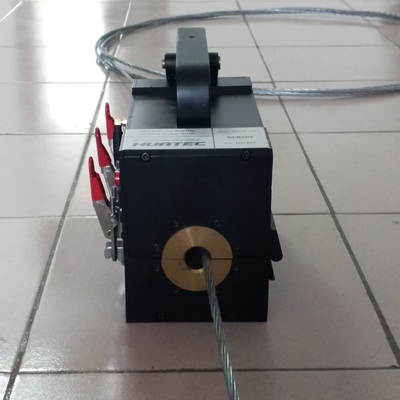

Zakres wykrywania:Φ1,5 mm46 mm (wybierz różne rękaw miedziany, 20 mm, 28 mm, 34 mm, 46 mm opcjonalnie teraz)
Prędkość względna pomiędzy czujnikiem a liną drutową:00,06 m/s Najlepszy wybór:00,3 ≈ 1,5 m/s
Najlepsza przepustowość między rękawem przewodnika a liną drutową: 2 ‰ 6 mm, dozwolona przepustowość: 0 ‰ 15 mm

Typ pliku wyjściowego: plików Word

Alarm dźwiękowy i świetlny
Zlokalizowanie pękniętej liny drutowej (LF)
Dokładność oceny jakościowej: 99,99%
Ocena ilościowa
Błąd powtarzalności wrażliwości: ±0,055%
Błąd wyświetlania: ±0,2%
Błąd wykrycia lokalizacji, ((L): ±0,2%
Moc: zasilanie komputera 5V
Tłuszcz: < 10 kg

Temperatura środowiska: -10°C~40°C

Ciśnienie powietrza: 86~106Kpa

Względna wilgotność: ≤ 85%

System Windows of Wire Rope Computer Detector jest produktem odnowy systemu GB, który oparty jest na teorii oprogramowania DOS i ideologii kierowania alarmem w czasie rzeczywistym wykorzystuje Visual Basic6.0 podstawy języka programowania, kontynuuje kompilację.

Ta część sprzętu systemu wykorzystuje zaawansowany krajowy i zagraniczny czujnik magnetyczny i niezależny moduł próbkowania badań i rozwoju jednoczy, poprzez sterowanie WIFI,bezpośrednie przechowywanie danych w komputerze.

Ta część oprogramowania systemowego znajduje się w podstawie analizy transformacji fal, w wykorzystaniu Visual Basic 6.0 języka programowania podstawy, prowadzi kompilację stać.Wykonywanie takich funkcji, jak pozyskiwanie danych i kontrola, analizy danych, wyświetlania danych, przechowywania danych i tak dalej.dynamiczny obserwowany sygnał danych i jego sytuacja zmiany, a w czasie rzeczywistym wyświetla wynik uzyskany i wysyła alarm; Oprogramowanie zwiększyło funkcję automatycznej oceny;W przypadku częściowej wady wykazanej na zwiększonym przekroju poprzecznym i całkowitej powierzchni przekroju procentowaOprogramowanie i system Windows są całkowicie kompatybilne, dostosowane do inercji użytkownika, wykorzystuje pliki Word w formie raportu badania produkcji.

To oprogramowanie systemowe może być kompatybilne z detektorem drutu komputerowego DOS, oprogramowaniem do pobierania próbek i może przetwarzać dane analityczne.

System okienny przyjął niezależną procedurę działania i bezpieczny system badania, może wygodnie być odpowiedni dla każdego rodzaju nowoczesnego komputera,i kończy serię procedur badawczych.

2Systemy Popyt

2.1 Sprzedaż sprzętu komputerowego Zapotrzebowanie:

Procesor: powyżej Celeron 1,5 GHz
Pamięć: 128 MB
Dysk twardy: 10G
Połączenie: WIFI

Monitor: powyżej VGA

2.2 Zapotrzebowanie na środowisko oprogramowania

• System ten obsługuje systemy operacyjne Windows XP, WIN7, WIN8, WIN10, Linux itp.;

• Potrzebuję zainstalować platformę Microsoft Office Word.

3Wprowadzenie czujników

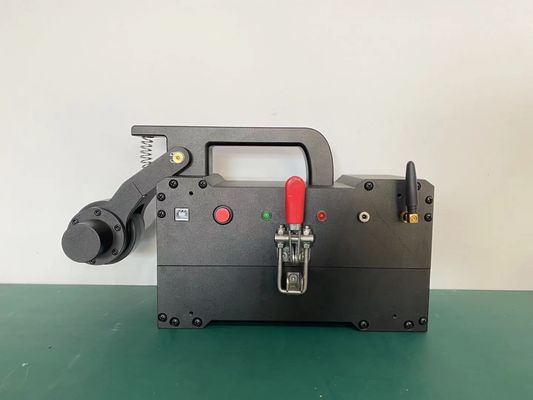

Czujnik magnetyczny: Czujnik składa się z lokalizatora przemieszczenia (koło kierownicze, koder), instalacji magnetyzującej i organizacji pobierania próbek.liny drutowej i ma względny ruch, wtedy może zbierać sygnał.

Lokalizator przemieszczenia: Koło wiodące obraca się w kółko, kodownik fotoelektryczny wysyła impuls instrukcji pobierania próbek, realizując pobieranie próbek w równej przestrzeni.

Instalacja magnetyzacyjna: Kiedy linia drutowa i ma względny ruch, zakończy się aksyjna magnetyzacja linia drutowa.

Organizacja pobierania próbek: gdy linia drutowa i czujnik mają względny ruch,element Hall składa się kanał pobierania próbek przekształci linę drutu stan zmiany strumienia magnetycznego wycieku w sygnał napięcia symulacji.
