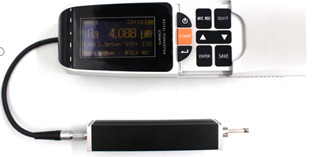

SRT-6671 Wielkiego zasięgu wieloparametrowy tester chropowatości powierzchni ekranu OLED
Cechy instrumentu
● procesor ARM do sterowania i przetwarzania danych, szybka prędkość, niskie zużycie energii;
● Transplantacja oprogramowania, system operacyjny w czasie rzeczywistym, obsługa procesów równoległych wielozadaniowych;
●Duży zakres, wiele parametrów: Ra, Rz, Rq, Rt, Rp, Rv, R3z i 13 innych parametrów;
● wyświetlacz OLED o wysokiej jasności 128*64, samooświetlenie, szeroka temperatura, pełny kąt widzenia;
● Wyświetla bogate informacje, intuicyjne, może wyświetlać wszystkie parametry i grafiki;
● Kompatybilne z krajowymi normami ISO, DIN, ANSI, JIS;
● Wbudowany ładowalny akumulator litowy, może wyświetlać instrukcje procesu ładowania, operator może wiedzieć stopień ładowania w dowolnym momencie;
● Za pomocą pozostałej ikony wskaźnika baterii, użytkownicy muszą się naładować na czas;
● Duża pojemność przechowywania danych, maszyna FLASH może przechowywać 200 grup oryginalnych danych i form fal;
● skalowalna pamięć Micro SD, do 16G;
● Kompatybilny z różnymi czujnikami: czujnik standardowy, czujnik małych otworów, czujnik rowu, czujnik głębokiego rowu;
● Optymalizowana struktura czujnika, mierzona wartość jest bardziej stabilna;
● Za pomocą interfejsu USB, można połączyć komputer i drukarkę, można zrealizować wbudowane oprogramowanie online.
Parametry techniczne
Maszyna hosta
| Parametry |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Zakres pomiarowy |
Ra:00,025-12,5 μm |
| Wyświetlany zakres |
Ra, Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100%(%Rt);Rsk:0-100% |
| zakres pomiaru osi z |
± 20 μm,± 40 μm,± 80 μm |
| Maksymalna rozdzielczość wyświetlacza |
00,001 μm |
| Filtr |
RC, PC-RC, GAUSS, DP |
| Długość pobierania próbek l |
0.25mm,00,8 mm,2.5 mm |
| Czas trwania oceny L |
(1-5) l (nieobowiązkowe), l to długość próbki |
| Maksymalny czas jazdy napędu |
17.5 mm/0.7 cali |
| Minimalna długość układu napędowego |
1.3 mm/0.052 cala |
| Błąd w oznaczeniu |
≤ ± 10% |
| Wskazuje zmienność wartości |
≤ 6% |
| Tryb wyświetlania |
128×64 OLED kryształ ciekły sieci (światło spontaniczne) |
| Źródło mocy |
Akumulatory litowe |
| Ogólne wymiary |
140 mm × 52 mm × 48 mm |
| Waga |
440 g |
Czujnik
| Wskaźnik wydajności czujnika |
| Zasada wykrywania |
Rodzaj indukcji |
| Zakres pomiaru |
160 μm |
| Promień końcówki stylusa |
5 μm |
| Materiał końcówki igły |
Diament |
| Siła pomiarowa |
4mN ((0,4gf) |
| Kąt końcówki stylusa |
90° |
| Promień zakrzywienia przesuwania |
45 mm |
Zakres zastosowania:
SRT-6671 jest szeroko stosowany w obróbce, lotnictwie, częściach samochodowych, komunikacji, energetyce elektrycznej, elektroniki i innych gałęziach przemysłu.Biuro nadzoru technicznego, specjalny prokurator i tak dalej.

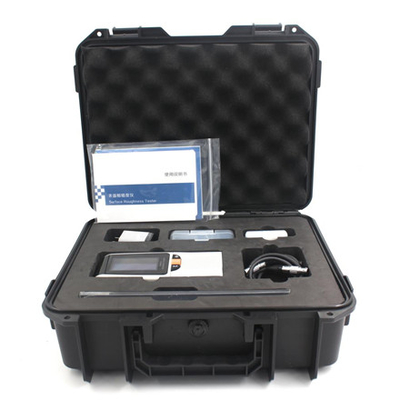

Standardowa konfiguracja
| Nazwa produktu |
KTY |
Nazwa produktu |
KTY |
| Maszyna gospodarza SRT-6671 |
1 |
Standardowy czujnik RS100 |
1 |
| Standardowa tablica próbkowa |
1 |
Adapter zasilania |
1 |
| Sterowanie |
1 |
Lista opakowań |
1 |
| Tablica badawcza |
1 |
Karta gwarancyjna |
1 |
| Specyfikacja |
1 |
Certyfikacja |
1 |
Opcjonalne urządzenie mocowane
Platforma pomiarowa z marmuru do pomiaru grubości
- Pręty śruby podnoszone i opuszczone, a rowkę w kształcie litery V ustawiono na platformie do pomiaru przedmiotu o mniejszym kształcie, co może poprawić dokładność pomiaru.
- Rozmiar granitowej platformy: 350 mm × 195 mm × 340 mm
- Wysokość podnoszenia pionowego: 300 ± 1 mm
- Błąd zwrotu w górę i w dół: ≤ obrót koła ręcznego 1 / 6 koła
- Waga: 10 kg
Płyty pomiarowe z żeliwa
- Wysokość podnoszenia: 300 ± 1 mm;
- Błąd zwrotny: nie więcej niż 1 / 6 koła ręcznego;
- wielkość platformy pomiarowej: 340 mm × 180 mm × 20 mm.
Drukarka BT
Opcjonalna drukarka termiczna o wymiarze 58 mm do łatwego drukowania wyników pomiarów.
