Blok badawczy kalibracji w zakresie kontroli ultradźwiękowej IIW V2

Blok badawczy kalibracji w zakresie kontroli ultradźwiękowej IIW V2

Standardowy:ISO 7963-2010

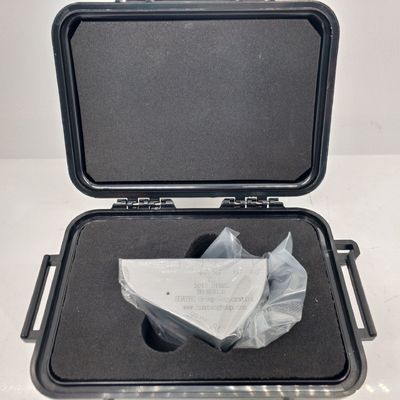

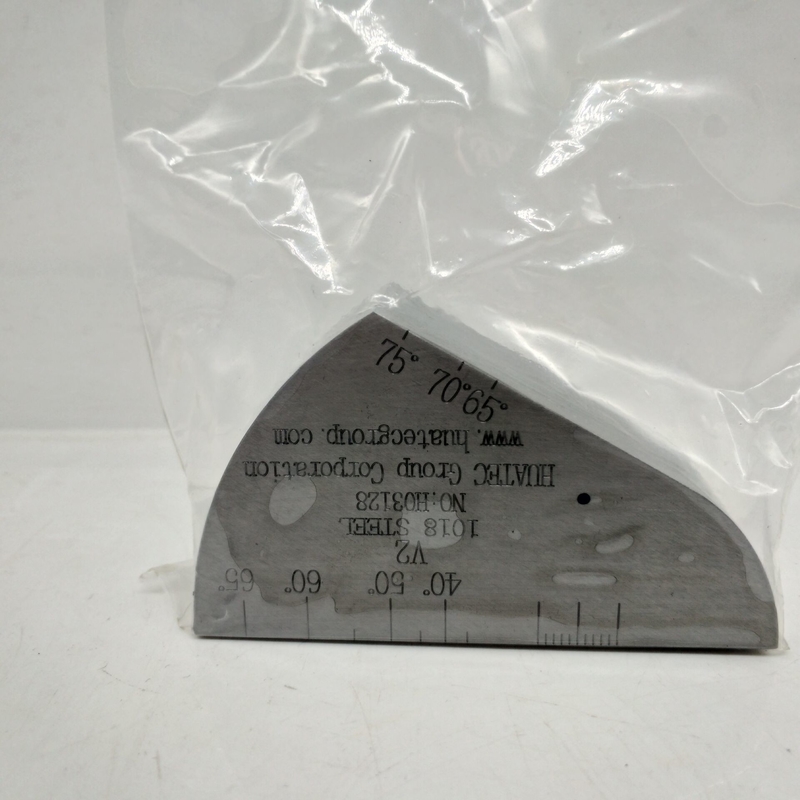

Blok testowy IIW2 (Blok testowy V-2) jest standardowym blokem testowym zatwierdzonym przez Międzynarodowe Towarzystwo Spawalnicze.Blok badawczy V-2 ma zaletę lekkiej wagi i łatwego noszenia, szczególnie odpowiedni do użytku w terenie.

TYPU	V2
Wymagania w zakresie bezpieczeństwa	TOLERANCJA	Wynik kontroli
75	± 0.10	Kwalifikowany
43.3	± 0.05	Kwalifikowany
12.5	± 0.05	Kwalifikowany
(Słowo)	< 0.05	Kwalifikowany
(Słowo)	< 0.03	Kwalifikowany
(Ra)		Ra≤3,2 mm
F1.5	± 0.05	Kwalifikowany
	< R0.10	Kwalifikowany
R50	± 0.10	Kwalifikowany
R25	± 0.10	Kwalifikowany

Główne punkty zastosowania:

(1) Punkt uderzenia i margines wrażliwości proby nachylonej mierzono przy użyciu powierzchni odbicia łuku o promieniu R50 mm;

(2) Przy użyciu powierzchni odblaskowej otworu 5-przejściowego zakres załamania sondy nachylenia wynosi odpowiednio 45°-65° i 65°-75°.

(3) Liniowość pozioma i pionowa detektora wad można zmierzyć przy użyciu wielokrotnych odbić fal p na dnie o grubości 12,5 mm;

(4) Do korekty osi czasu i punktu zerowego używa się dwóch powierzchni łukowych, R25 i R50.
