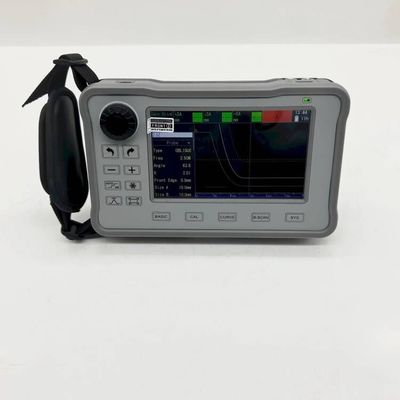

FD540mini Wysokoczuły Przenośny Ultradźwiękowy Defektoskop do Transportu Kolejowego
Krótkie wprowadzenie
Ultradźwiękowy defektoskop FD540mini to nowy typ produktu do badań ultradźwiękowych wprowadzony przez naszą firmę, szeroko stosowany w branżach takich jak kotły, naczynia ciśnieniowe, energetyka, ropa naftowa, chemia, morskie platformy wiertnicze, rurociągi, budowa statków, motoryzacja, produkcja maszyn, metalurgia, obróbka metali, konstrukcje stalowe, transport kolejowy, energetyka jądrowa, uniwersytety itp. Może wygodnie wykrywać, lokalizować, oceniać i diagnozować różne wady wewnętrzne (pęknięcia, luzy, pory, wtrącenia itp.) w obrabianych przedmiotach. Ten cyfrowy ultradźwiękowy defektoskop ma zwartą konstrukcję, stabilną falę, dużą wytrzymałość, wysoką czułość, szybką reakcję i maksymalną częstotliwość emisji powtarzalnej do 10000 Hz. Jest to niezwykle przenośny produkt do wykrywania defektów ultradźwiękowych.
Parametry techniczne
| Zakres detekcji |
10m (stal węglowa fala podłużna)
(Wymagania dotyczące parametrów metrologicznych: ≥3500mm)
Tryb impulsu
|
| Impuls ostry, fala prostokątna, fala dwukwadratowa |
Napięcie impulsu |
| 25V ~ 300V regulowane, krok 25V |
Szerokość impulsu |
| 0ns ~ 500ns ciągle regulowana, krok 10ns |
Tłumienie |
| Regulowane mocne i słabe |
Powtarzanie impulsu |
|
częstotliwość
Automatyczne lub ręczne, ciągle regulowane od 100 Hz do 1000 Hz, z krokiem 10 Hz
|
Wzmocnienie
120dB, krok 0.1dB, 1dB, 10dB
|
| Szerokość pasma |
0.1MHz ~ 20MHz |
| Filtr falowy |
1M ~ 5M |
| Ekran wyświetlacza |
5.0-calowy LCD, efektywny rozmiar wyświetlacza to 108 mm długości i 64 mm szerokości |
| Rozdzielczość |
800×480 |
| Zakres dynamiczny |
Podwójny LEMO-00 C5 |
| Alarm |
Alarm bramki A, B |
| Interfejs wyjściowy |
Typ-c USB |
| Tryb detekcji |
Pełna fala, dodatnia półfala, ujemna półfala, RF |
| Bramka |
Niezależne A, B |
| Tryb pomiaru |
Szczyt, bok fali |
| Pamięć |
Karta SD 1G |
| Zapis treści |
Pojedyncza klatka, ciągłe nagrywanie wieloklatkowe (≤200 klatek) |
| Tryb ilościowy |
Krzywa DAC, krzywa AVG (DGS) |
| Funkcje pomocnicze |
Obsługa dotyku, wirtualna klawiatura, szybkie ładowanie PD, automatyczne wzmocnienie, pamięć szczytu, zamrożenie |
| Standardy |
wykrywania defektów
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345
|
|
Rozmiar i waga
183mm×113mm×45mm 780g, z baterią
|
Bateria |
| 12 godzin |
Jednostka |
| Metryczna, imperialna |
Temperatura pracy |
| -10°C ~ 55°C |
Ładowarka |
| "Ogólna" AC (100 ~ 240V, 50 ~ 60Hz) |
Rozdzielczość |
| Przewód zasilający |
(Wymagania dotyczące parametrów metrologicznych: ≥26dB) |
| Zakres dynamiczny |
40dB
(Wymagania dotyczące parametrów metrologicznych: ≥42dB)
|
| Zapas czułości |
60dB
(Wymagania dotyczące parametrów metrologicznych: ≥42dB)
|
| Liniowość pionowa |
2.8%
(Wymagania dotyczące parametrów metrologicznych: ≤6%)
|
| Liniowość |
pozioma
0.6%
|
|
(Wymagania dotyczące parametrów metrologicznych: ≤2%)
Język
|
Chiński/Angielski
Cechy
|
| 1: Korpus jest lekki i nadaje się do obsługi jedną ręką. |
2: Szybkie ładowanie PD65W + 12 godzin długiej żywotności baterii. |
3: 5.0-calowy wyświetlacz IPS o wysokiej rozdzielczości z zupełnie nowym interfejsem użytkownika.
4: Obsługa pełnoekranowego dotyku, szybka obsługa gestami, wirtualna klawiatura, łatwy w użyciu
5: Z funkcjami DAC, AVG, automatycznym wzmocnieniem, pamięcią szczytu, kolorowym półzakresem, skanowaniem B i innymi profesjonalnymi funkcjami.
6: Zawiera przełączanie między chińskim i angielskim, eksport danych na kartę SD, aktualizacje online, przechwytywanie ekranu i wiele innych praktycznych funkcji.

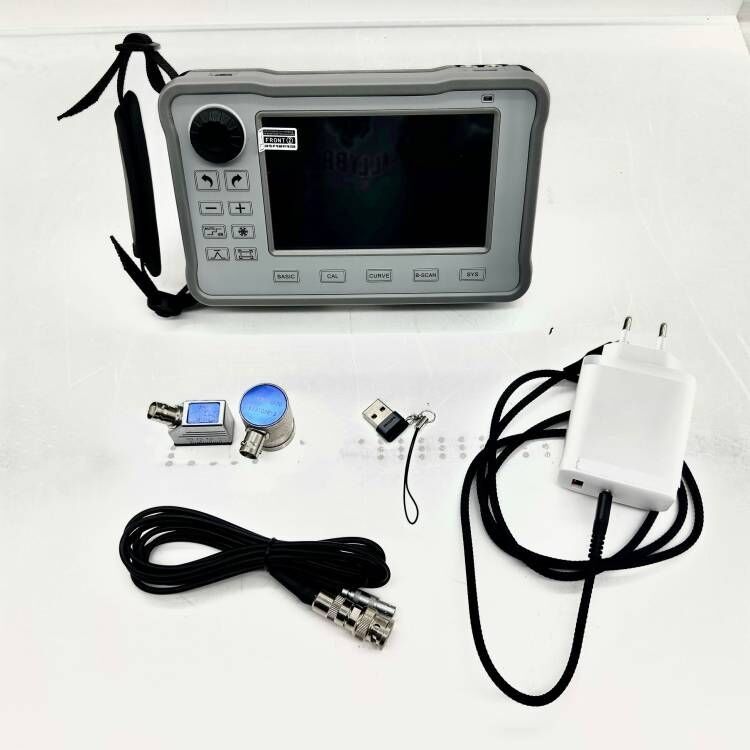

Standardowa konfiguracja
Numer
seryjny
Nazwa
| Ilość1 |
Host FD540mini |
1 |
|
Sonda (wysokoprecyzyjna sonda prosta, sonda kątowa) |
|
| 1 |
Przewód sondy |
1 |
| 4 |
Ładowarka |
1 |
| 5 |
Przewód zasilający |
|
| 6 |
Instrukcja obsługi |
|
| 7 |
Certyfikat zgodności |
|
| 8 |
Karta gwarancyjna |
|
| 9 |
Power bank |
|
|
|
|
