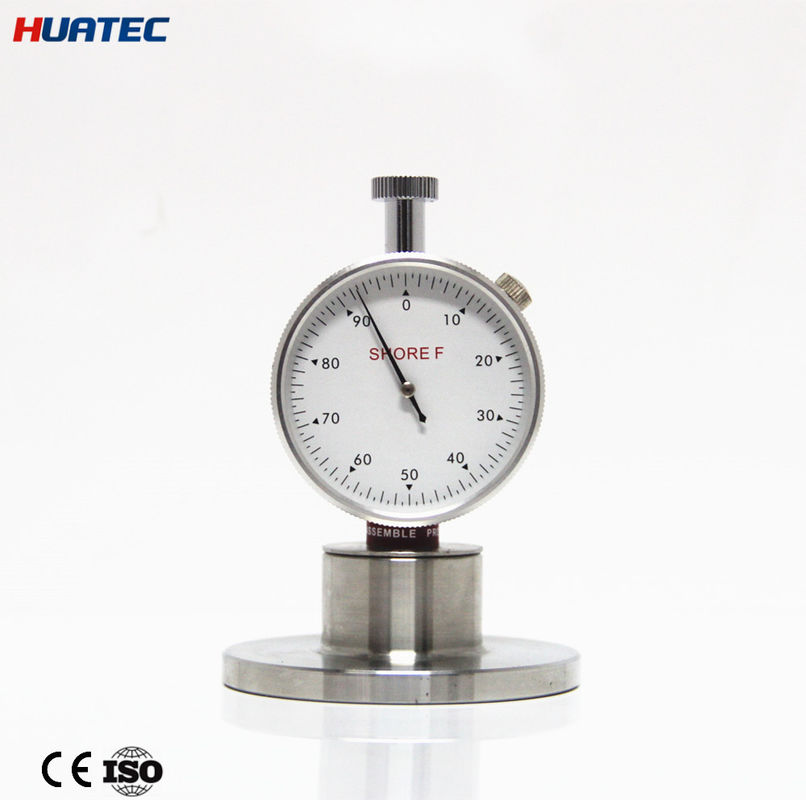

LX-F Twardościomierz gąbki poliuretanowej

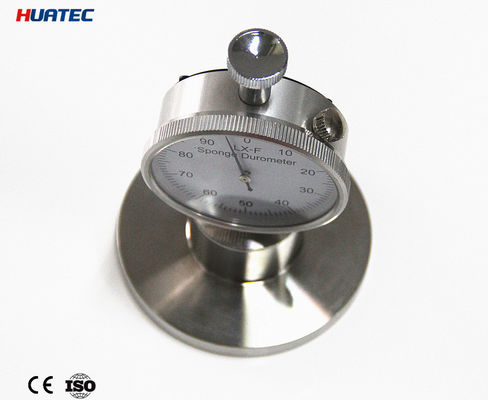

Twardościomierz gąbkowy LX-F do pianki poliuretanowej

1. Charakterystyka:

Twardościomierz gąbkowy typu LX-F został specjalnie zaprojektowany na życzenie naszych klientów w celu ułatwienia pomiaru twardości pianek. Jest on przeznaczony do oznaczania twardości miękkich pianek, wyrobów gumowych z pianki poliuretanowej. Twardość jest mierzona inaczej niż w przypadku innych twardościomierzy. Podczas użytkowania stopka dociskowa styka się bezpośrednio z próbką, a jej własny ciężar stanowi obciążenie.

2. Parametry:

3. Metoda użycia:

Trzymając instrument w środkowej części, delikatnie umieść twardościomierz na płaskiej próbce, która jest większa od stopki dociskowej (lub na próbce). Odczytaj wartość po 1 sekundzie, gdy stopka twardościomierza płynnie zetknie się z próbką. Wskazanie wskazówki jest wartością twardości próbki. W celu poprawy dokładności pomiaru, próbkę należy umieścić na płaskiej płycie szklanej lub płycie. Każdy punkt pomiarowy należy mierzyć tylko raz, punkty pomiarowe powinny znajdować się w odległości większej niż 25 mm od siebie na tej samej próbce, powinno być co najmniej 5 punktów. Należy obliczyć średnią z wyników pomiarów, co stanowi wartość twardości materiału.

4. Uwaga:

1 Gdy stopka twardościomierza jest w stanie swobodnym, wskazówka pokazuje "0". Gdy koniec igły dociskowej i stopka dociskowa są w bliskim kontakcie z powierzchnią szkła, wskazanie powinno wynosić "100". Jeśli wskazówka twardościomierza nie może pokazać "0" i "100" podczas sprawdzania, należy ją wyregulować do "0" i "100".

2. Próbka i regulacje

5. Grubość próbki powinna wynosić od 25 mm do 30 mm. W przypadku grubości mniejszej niż 25 mm, można ułożyć 2 sztuki, ale należy zapewnić gładką powierzchnię, a całkowita grubość powinna nadal odpowiadać grubości próbki.
5. Rozmiar próbki powinien spełniać warunek, że długość i szerokość są większe niż 100 mm, odległość między punktem pomiarowym a krawędzią próbki nie powinna być mniejsza niż 40 mm, wszystkie punkty pomiarowe powinny być oddalone od siebie o co najmniej 25 mm, każdy punkt pomiarowy na próbce powinien wynosić co najmniej pięć punktów.
5. Usunąć skórkę z obu stron próbki, grubość powinna być jednolita, powierzchnia gładka, rozkład mikroporów jednolity, bez uszkodzeń mechanicznych i zanieczyszczeń.
5. Warunki testowania próbki zgodnie z postanowieniami GB/T2941-91.

3. Po użyciu twardościomierza, umieść go w pudełku na instrumenty, w suchym miejscu, aby zapobiec wilgoci.
