TG-14+ A Scan B Scan w trybie APP EMAT Elektromagnetyczny ultradźwiękowy miernik grubości z kolorowym LCD
TG-14+ elektromagnetyczny ultradźwiękowy miernik grubości jest niewielkiego rozmiaru,Instrument pomiarowy grubości bez kontaktu, który nie wymaga sprzężenia akustycznego i może mierzyć grubość metalu lub wszelkich materiałów przewodzących magnetycznie.
Podstawowe parametry:
| Pobieranie próbek |
80MSPS |
| Przepustowość |
2.5MHz6MHz |
| Przekazanie |
± 600V_400Hz_125ns |
| Zyski |
Automatyczne 0 ~ 96 dB, krok 1 dB |
| Dokładność pomiaru |
± 0,01 mm |
| Zakres prędkości dźwięku |
4009999 m/s |
| Efektywny zakres |
00,75 ∼ 1280 mm |
| Średnia ocena |
L M H Trzecia bieżnia regulowana |
| Odległość podnoszenia |
5 mm ((aluminium), 4 mm ((węglowodanowa stal), 3 mm ((w stali nierdzewnej) |
| Zakres pomiarowy |
Pomiar stali węglowej 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Rodzaj pomiaru |
Aluminium, miedź, żelazo, stal węglowa, stali odlewanej, stali stopowej, stali nierdzewnej, stopów tytanu i innych materiałów metalicznych |
| Kanał pomiarowy |
2*Tłuszcz, sztabka ogólnego przeznaczenia |
| Tryb pomiaru |
Jednorazowe echo (I-E), podwójne echo (E-E) |
| Wzorzec wyszukiwania |
Granica - granica, szczyt - szczyt, szczyt - granica |
| Funkcja pomocnicza |
Automatyczne zamrażanie, automatyczne zwiększanie, automatyczny sen, wyświetlacz fal A-scan, telefon podłączony do Wi-Fi |
| Funkcja korekcyjna |
regulowanie wysokości bramy, regulowanie opóźnienia, regulowanie manualnego zwiększenia, kalibracja prędkości dźwięku, kompensacja wysokiej temperatury |
| Komunikacja |
RS-485 lub USB2.0 |
| Ładowarka |
5V2A, standardowy interfejs typu C |
| Wyświetlacz |
1.47 INCH 320×172 IPS_LCD |
| Rozmiar ciała |
1780,4 mm × 42 mm × 32 mm |
| Żywotność baterii |
3.7V 3400mAh bateria litowa na 6 godzin |
| Waga |
Metalowa powłoka: 358 g Wstrzykiwacz B: 255 g Wstrzykiwacz C + szybka demontaż: 289 g |
Charakterystyka przyrządu
Niewielkie rozmiary, łatwe w noszeniu
Wymagania dotyczące powierzchni obrabiarków nie są wysokie, szorstka powierzchnia bez obróbki szlifowania może osiągnąć pomiar bez kontaktu
Nie jest wrażliwy na powłokę i może być używany do pomiaru grubości powlekanych części
Bez sprzęgacza akustycznego można mierzyć grubość wysokotemperaturowego obrabiarkę i dokonywać kompensacji temperatury
Ogólne cechy:

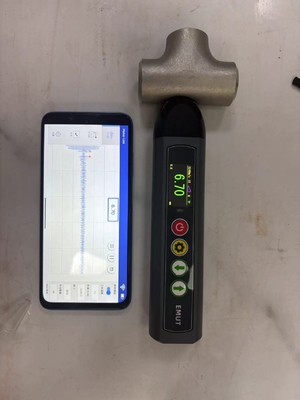

A. Urządzenie składa się z hosta i telefonu komórkowego, które są połączone bezprzewodowo za pośrednictwem sieci Wi-Fi
B, przyrząd przyjmuje zasadę ultradźwięków elektromagnetycznych, proces inspekcji nie wymaga polerowania powierzchni obrabiarki, nie jest wymagany środek sprzęgający
C, sonda i gospodarz są zintegrowane, sonda może być wymieniona

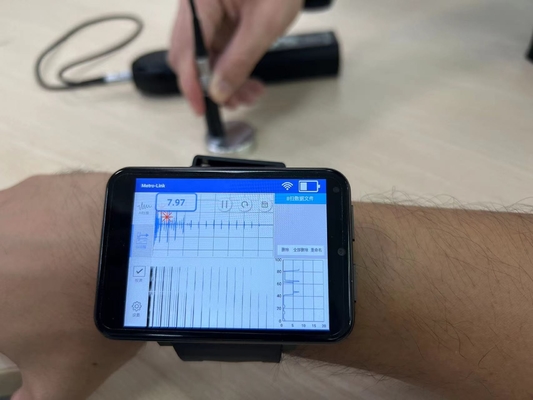

D, podłączony do telefonu komórkowego, tabletu po A skanowaniu, B skanowanie dwóch funkcji
E, konfigurowalny typ sondy: sondy (≤ 80°C, pomiar krótkoterminowy), sondy wysokiej temperatury (≤ 800°C, pomiar krótkoterminowy)
F, konfigurowalny uchwyt o wysokiej temperaturze: krótki uchwyt (do spełnienia wymogów kontroli do 350°C, pomiar krótkoterminowy), długi uchwyt (do spełnienia wymogów kontroli do 800°C,krótkoterminowe pomiary)
Standardowa konfiguracja
| Numer seryjny |
Nazwa |
Ilość |
Znak |
| 1 |
Maszyna hosta |
1 |
|
| 2 |
Sonda o normalnej temperaturze |
1 |
4MHz, 42mm*32mm |
| 3 |
Kabel do ładowania |
1 |
|
| 4 |
Wtyczka do ładowania |
1 |
|
| 5 |
Certyfikat ręczny i kalibracyjny |
1 |
|
| 6 |
Blok badawczy na bazie żelaza |
1 |
|
| 7 |
Blok badawczy na bazie aluminium |
1 |
|
| 8 |
Pudełko opakowaniowe |
1 |
|
Elementy opcjonalne (można zamawiać według potrzeb, nie zawarte w standardowej konfiguracji)
