TG-14 Komputer tabletkowy bez kontaktu A skan B skan Elektromagnetyczny ultradźwiękowy miernik grubości
TG-14+ elektromagnetyczny ultradźwiękowy miernik grubości jest ultra-małym,Instrument pomiarowy grubości bez kontaktu, który nie wymaga sprzężenia akustycznego i może mierzyć grubość metalu lub materiałów przewodzących magnetycznie.
Podstawowe parametry:
| pobieranie próbek |
80MSPS |
| szerokość pasma |
2.5MHz6MHz |
| przekazać |
± 600V_400Hz_125ns |
| zyski |
Automatyczne 0 ~ 96 dB, krok 1 dB |
| Dokładność pomiaru |
± 0,01 mm |
| zakres prędkości dźwięku |
4009999 m/s |
| Efektywny zakres |
00,75 ∼ 1280 mm |
| Średnia ocena |
L,M,H Trzeci bieg regulowany |
| Odległość podnoszenia |
5 mm ((aluminium), 4 mm ((węglowodanowa stal), 3 mm ((w stali nierdzewnej) |
| Zakres pomiarowy |
Pomiar stali węglowej 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Rodzaj pomiaru |
Aluminium, miedź, żelazo, stal węglowa, stali odlewanej, stali stopowej, stali nierdzewnej, stopów tytanu i innych materiałów metalicznych |
| |
|
| Kanał pomiarowy |
2* Część cienka, ogólnego przeznaczenia, sztabka |
| Tryb pomiaru |
Jednorazowe echo (I-E), podwójne echo (E-E) |
| Wzorzec wyszukiwania |
Granica - granica, szczyt - szczyt, szczyt - granica |
| Funkcja pomocnicza |
Automatyczne zamrażanie, automatyczne zwiększanie, automatyczny sen, wyświetlacz fal A-scan, telefon podłączony do Wi-Fi |
| Funkcja korekcyjna |
regulowanie wysokości bramy, regulowanie opóźnienia, regulowanie manualnego zwiększenia, kalibracja prędkości dźwięku, kompensacja wysokiej temperatury |
| |
|
| Komunikacja |
RS-485 lub USB2.0 |
| Ładowarka |
5V2A, standardowy interfejs typu C |
| Wyświetlacz |
1.47 INCH 320×172 IPS_LCD |
| Rozmiar ciała |
1780,4 mm × 42 mm × 32 mm |
| Żywotność baterii |
3.7V 3400mAh bateria litowa na 6 godzin |
| Waga |
Metalowa powłoka: 358 g Wstrzykiwacz B: 255 g Wstrzykiwacz C + szybka demontaż: 289 g |
Standardowa konfiguracja
| Numer seryjny |
Nazwa |
Ilość |
Znak |
| 1 |
Maszyna hosta |
1 |
|
| 2 |
Sonda o normalnej temperaturze |
1 |
4MHz, 42mm*32mm |
| 3 |
Kabel do ładowania |
1 |
|
| 4 |
Wtyczka do ładowania |
1 |
|
| 5 |
Podręcznik |
1 |
|
| 6 |
Blok badawczy na bazie żelaza |
1 |
|
| 7 |
Blok badawczy na bazie aluminium |
1 |
|
| 8 |
Pudełko opakowaniowe |
1 |
|
Elementy opcjonalne (można zamawiać według potrzeb, nie zawarte w standardowej konfiguracji)
| SN. |
Nazwa |
Ilość |
Znak |
| 1 |
Sonda o wysokiej temperaturze |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonda o małej średnicy temperatury normalnej |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Sonda o dużej średnicy o normalnej temperaturze |
1 |
4MHz,Φ40mm*60mm |
| 4 |
telefon komórkowy |
1 |
Telefony obsługujące Androida i HarmonyOS |
| 5 |
Podkładka |
1 |
Wsparcie dla Androida, HarmonyOS Pad |
| 6 |
zegarek |
1 |
Zegarki obsługujące Androida i HarmonyOS |
| 7 |
Oprogramowanie komputerowe |
1 |
Oprogramowanie APP |
Charakterystyka przyrządu
Niewielkie rozmiary, łatwe w noszeniu
l Wymagania dotyczące powierzchni obrabiarków nie są wysokie, szorstka powierzchnia bez obróbki szlifowania może osiągnąć pomiar bez kontaktu
l Nie jest wrażliwy na powłoki i może być używany do pomiaru grubości powlekanych części
l Bez sprzęgła akustycznego można mierzyć grubość obróbki przy wysokiej temperaturze i dokonywać kompensacji temperatury
Ogólne cechy:

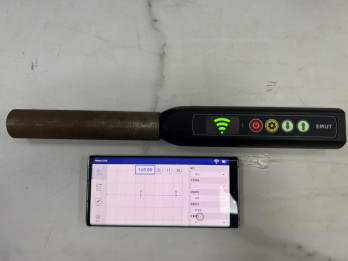

A. Instrument składa się z hosta A i telefonu komórkowego, które są podłączone bezprzewodowo za pośrednictwem sieci Wi-Fi.
B, przyrząd przyjmuje zasadę ultradźwięków elektromagnetycznych, proces inspekcji nie wymaga polerowania powierzchni obrabiarki, nie jest wymagany środek sprzęgający
C, sonda i gospodarz są zintegrowane, sonda może być wymieniona

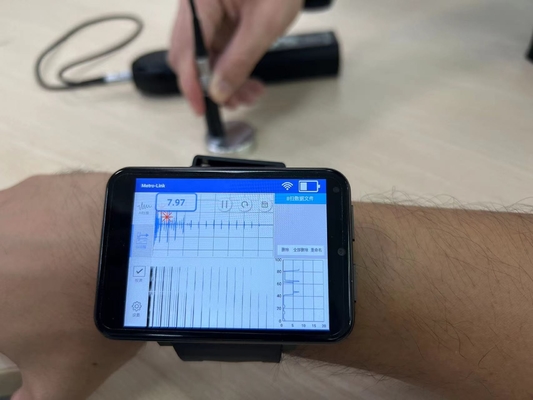

D, podłączony do telefonu komórkowego, tabletu po A skanowaniu, B skanowanie dwóch funkcji
E, konfigurowalny typ sondy: sondy (≤ 80°C, pomiar krótkoterminowy), sondy wysokiej temperatury (≤ 800°C, pomiar krótkoterminowy)
F, konfigurowalny uchwyt o wysokiej temperaturze: krótki uchwyt (do spełnienia wymogów kontroli do 350°C, pomiar krótkoterminowy), długi uchwyt (do spełnienia wymogów kontroli do 800°C,krótkoterminowe pomiary)
