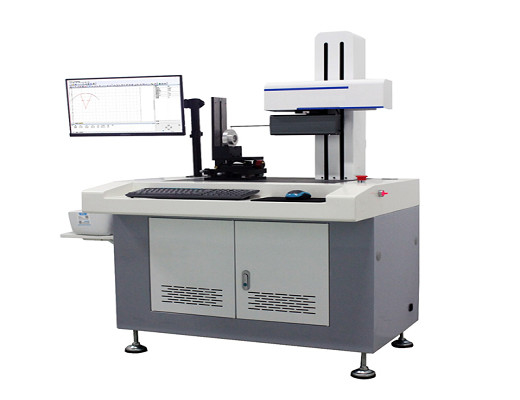

SRT-7150 Surface Roughness Contour Graph Waviness Profilometer Zintegrowana maszyna badawcza
SRT-7150 to zintegrowane urządzenie do pomiaru chropowości powierzchni i konturów.
Zmiaru i analizy grubości powierzchni i profilu różnych części roboczych dokonuje się przy użyciu precyzyjnego systemu pomiaru krat, precyzyjnej szyby kierowniczej do szlifowania,silnik liniowy bezstykowy o wysokiej wydajności, wysokiej wydajności moduł pomiaru grubości, wysokiej wydajności technologii systemu sterowania komputerowego i doskonałe wielofunkcyjne oprogramowanie.
Urządzenie może mierzyć różne parametry różnych części mechanicznych, takie jak parametry profilu linii prostych i przekroju poprzecznego, parametry falności powierzchni, parametry chropowatości itp.
Może mierzyć prostotę, nachylenie, obróbkę kąta, obróbkę koła (odległość od linii prostej do linii dotykowej, odległość od środka koła do środka koła, promień łuku,odległość od punktu skrzyżowania do środka koła, odległość od środka koła do linii prostej ), obsługa linii punktowej (odległość od punktu przecięcia do linii prostej, odległość od punktu przecięcia do środka koła,punkt przecięcia dwóch prostych, odległość od punktu przecięcia do punktu przecięcia ), krzywa logarytmiczna, szerokość rowu, głębokość rowu, odległość krawędzi rowu, odległość środka rowu, nachylenie, odległość pozioma,odległość pionowa i inne parametry kształtu różnych części.
Jest odpowiedni do przemysłu łożysk, przetwarzania mechanicznego, samochodów, motocykli, sprzętu precyzyjnego, narzędzi precyzyjnych, form, narzędzi, komponentów optycznych i innych gałęzi przemysłu.
Parametry techniczne:
| Model projektu |
SRT-7150 |
|
Oś X
Ślizgowa liniowa szyba przewodnicza
|
Dokładność ruchu |
≤ 0,5 μm /80 mm |
|
Pozycjonowanie osi X
Liniarka kratkowa
|
Rozstrzygnięcie |
00,1 μm
|
| Miejsce produkcji |
Chiny |
| Czujnik danych |
Rozstrzygnięcie |
00,02 μm |
| Miejsce produkcji |
Importowane za granicę |
| Rozdzielczość systemu |
65536:1 |
| Dokładność liniowa |
≤±(1.5+ 0,2H ≤1 μm |
| łuk okrągły |
≤±(2+R/8) μm |
| kąt |
≤ ± 2′ |
| Prawość |
≤ 0,8 μm/100 mm |
| Pomiar grubości |
| Zakres pomiarów |
Oś X |
Ra:00,01 - 10 μm |
| Oś Z1 |
± 500 μm |
| Parametry oceny |
Parametry oceny grubości:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq oraz Rmr ((c);
Parametry oceny stopnia falowania:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
Pierwotne parametry oceny konturów: Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c))
|
| Długość próbki-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Długość oceny |
Zgodnie ze standardem GB / T10610-2009 wdrożenie |
| Błąd w oznaczeniu |
± 5% |
| Powtarzalność wskazania |
2% |
| PRofile pomiar |
| Zakres pomiarów |
Oś X |
≤150 mm |
| Oś Z |
≤ 300 mm ((może być regulowane zgodnie z potrzebami użytkownika) |
| Z1 |
≤ 40 mm |
| Prędkość ruchu stołu |
0.05-0.8 mm/s (cztery biegi, automatyczna regulacja prędkości) |
| Środowisko pracy |
Czas pracy: 10°C-30°C (temperatura normalna)
Wilgotność 20-80%RH Brak wyraźnego źródła wibracji
|
| Wymagane zasilanie |
220V 50Hz 0,5Kw Indywidualny drut uziemiony |
| Rozmiar przyrządu (długość × szerokość × wysokość) |
980×740×1500 mm |
| Masa przyrządu |
około 120 kg. |
Wymagania środowiskowe dotyczące stosowania
- Zapotrzebowanie na energię: około 500 W
- Prąd przemiennego prądu: 220V ± 10%, 50Hz
- Wymagania środowiskowe: temperatura - 10 ~ 30 °C;
- Względna wilgotność: < 85%
- Nie ma widocznego źródła wibracji w miejscu instalacji
- Indywidualny drut uziemiony
- W pomieszczeniu nie powinno występować pyłu, drgań, hałasu, przepływu powietrza, gazów żrących i silnego pola magnetycznego, które mogłyby mieć wpływ na pomiar.0 μm/s
Standardowa konfiguracja produktu:
|
Nazwa części
|
Nazwa projektu |
| Część mechaniczna |
Ramy przyrządów hosta x1 |
| Marmurowy stół roboczy x1 |
| Uniwersalna tabela regulacji precyzji x1 |
| System kolumn x1 |
| Horyzontalne urządzenie przenoszące szyby kierownicze x1 |
| Część elektryczna |
układ sterujący elektryczny x1 |
| Sieć liniowa x1 |
| Czujnik indukcji x1 |
| Komputer x1 |
| Drukarki atramentowe HP x1 |
| Specjalne oprogramowanie pomiarowe x1 |
|
Części standardowe
|
Piłka o rozmiarze standardowym x1 |
| Wysoki standard blok x2 |
| Standardowy blok x1 przyrządu grubości |
| Szpilka |
Sonda i igła pomiarowa x4
(Dwa siekierowe, dwa ostre)
|
| Pozostałe |
Standardowy zestaw narzędzi x1 |
