Cyfrowy kalibrator wibracji, analizator wibracji, tester wibracji o częstotliwości 10, 20, 40, 80, 160, 320, 640 i 1280 Hz
Wniosek dotyczący kalibratora wibracyjnego ISO10816 HG-5010:
1.Może być używany do kalibracji akcelerometru drgań, przetwornika prędkości i bliskości, a także przyrządów pomiarowych drgań.640 i 1280 Hz
2Można wygenerować z kalibratora amplitudy przyspieszenia, prędkości i przemieszczenia
3.Może być zdefiniowana za pomocą potencjometrów i wyświetlana na cyfrowych wyświetlaczach.
4Kalibrator wibracyjny.HG-5010 łączy w sobie generator synowy, wzmacniacz mocy, standardowy przetwornik i wstrząsacz i posiada małą objętość, wysoką dokładność i łatwą obsługę.Może być stosowany w laboratorium lub na miejscu..
5Międzynarodowe normy: ISO 10816
Specyfikacje:
Częstotliwość:10, 20, 40, 80, 160, 320, 640, 1280 Hz+00,01%.
Jednostka:
Przyspieszenie: m/s2(PIK)
Prędkość: mm/s (RMS)
Przesunięcie: um (PK-PK)
Dokładność amplitudy:
Przyspieszenie (30 m/s)2pk, 80Hz) od 40Hz do 320Hz+00,3 dB+1 cyfrowa
10 Hz do 1280 Hz+0.5 dB+1 cyfrowa
Prędkość (pk 25 mm/s,80 Hz) od 40 Hz do 320 Hz+0.5 dB+1 cyfrowa
Przesunięcie (10μm pk-pk, 80Hz) od 40Hz do 320Hz+0.5 dB+1 cyfrowa
Liniowość sondy bliskości
Prode: sondy 5 mm i 8 mm Zakres: 0~4.0 mm
Wyświetlacz:31/2cyfrowy wyświetlacz przyspieszenia, prędkości lub przemieszczenia
Maksymalna amplituda drgań i maksymalne obciążenie:
Ponieważ wibrator używany w HG-5010 kalibrator wibracji jest raczej mały,podczas kalibracji przetworników o różnej masie w różnych częstotliwościach, amplituda wyjściowa kalibratorów jest również różnaMaksymalna amplituda drgań i maksymalne obciążenie są związane z maksymalnym przyspieszeniem.Maksymalna prędkość i maksymalne przesunięcie wytwarzane przez kalibrator przy określonej częstotliwości i przy określonej masie kalibrującego się przetwornikaSzczegółowe dane można znaleźć w poniższej tabeli.
|
Wt
Częstotliwość
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
V (mm/s) |
d(μm) |
a(m/S2) |
V (mm/s) |
d(μm) |
a(m/S2) |
V (mm/s) |
d(μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Uwaga: Przy wyższej częstotliwości wartość przesunięcia drgań jest bardzo mała, więc kalibrator nie będzie emitował sygnału drgań.
Rozmiar:280 x 180 x 250 mm
Poziom:20 funtów, 9 kilogramów.
Temperatura: działanie:0oC do 50oC
Przechowywanie:-20oC do 70oC
wilgotność:90% nie kondensujące

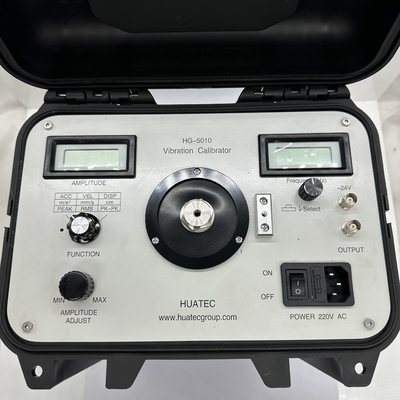

Panel sterujący kalibratora drgań HG-5010 jest przedstawiony w następujący sposób:
