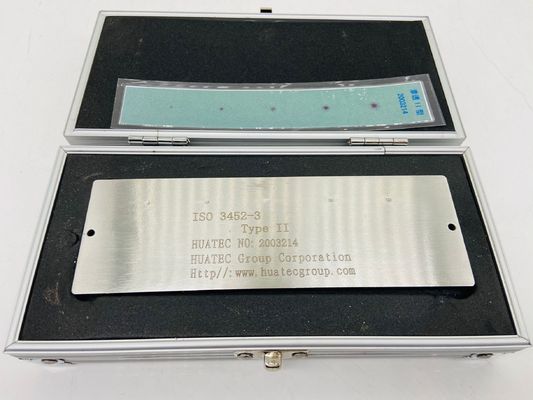

PT Blok testowy referencyjny dla próbki typu II

Blok testowy odniesienia dla penetracji, typ II

Blok testowy do oceny wydajności penetrantów ISO 3452-3:2013 opisuje dwa typy bloków odniesienia - bloki odniesienia typu 2 służą do rutynowej oceny wydajności systemu DPI.

Uwaga: Średnica pięciu obszarów pęknięć w mm, tolerancja ±10%

Pięciopunktowy, chromowany blok testowy ze stali nierdzewnej jest blokiem testowym typu II w serii badań penetracyjnych. Jest produkowany zgodnie z normami GB/T18851-2008 i EN ISO3452-3:2013. Przeszedł krajową ocenę branżową w grudniu 2002 roku. Blok testowy spełnia wymagania norm GB/T18851-2008, EN ISO3452 i norm ASME. Rzeczywista zmierzona wartość sztucznego defektu opiera się na certyfikacie ISO 10474 lub EN 10204 typu 3.1.

Do pomiaru średnic użyto penetrantu fluorescencyjnego poziomu 2, wody i suchego wywoływacza; penetrantu kontrastowego poziomu 2. (Aktualizacja z rzeczywistym stanem, użyto gatunku materiału)

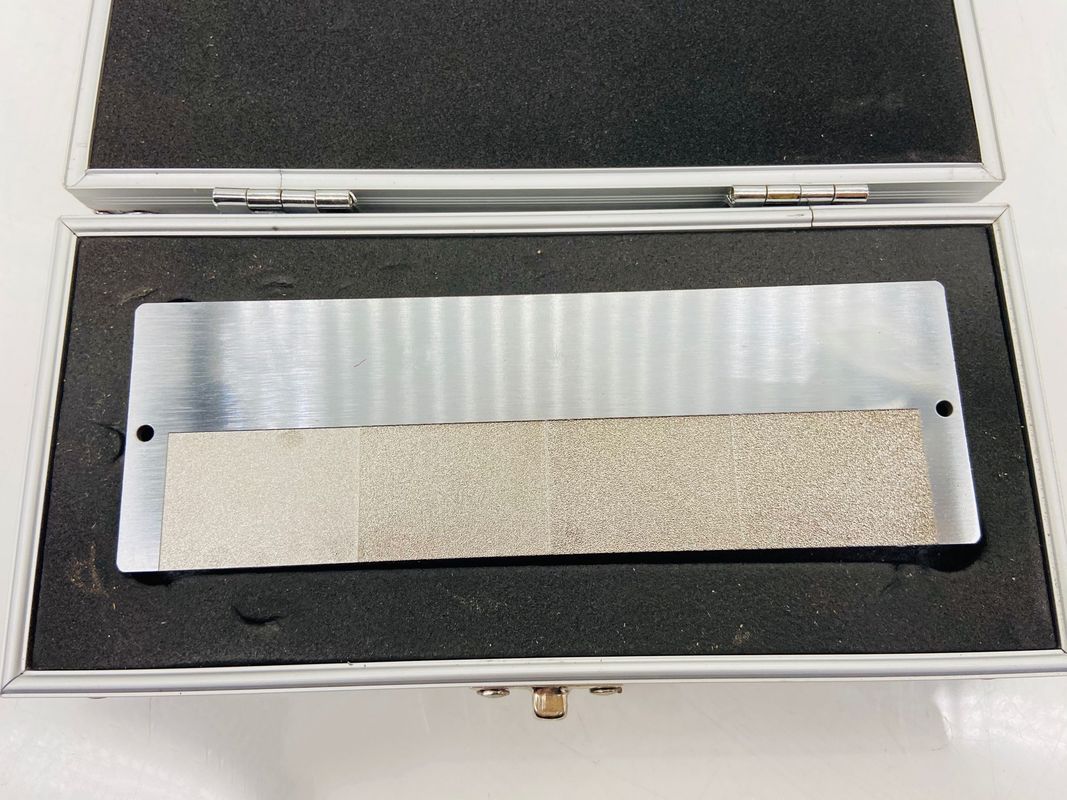

Blok odniesienia typu 2 wykonany jest ze stali nierdzewnej pokrytej warstwą niklu, a następnie stopem twardego chromu.

W tej warstwie sztucznie wytworzono pięć defektów w kształcie gwiazdy o średnicach od 3,0 do 5,5 mm, przy czym pięć defektów rozmieszczono równomiernie zgodnie z ich rozmiarami. Aby ocenić zmywalność*, blok odniesienia typu 2 zawiera cztery przylegające pola o chropowatościach R = 2,5μm, 5μm, 10μm i 15μm. Najmniejszy defekt znajduje się obok obszaru wykazującego najmniejszą chropowatość.
