PT Blok badawczy typu II CE

PT Blok badawczy typu II

W bloku badawczym oceny wydajności materiału penetrującego ISO 3452-3:2013 opisano dwa rodzaje bloków odniesienia - bloków odniesienia typu 2 są przeznaczone do rutynowej oceny wydajności systemu DPI.

Uwaga: średnica pięciu obszarów pęknięć w mm, tolerancja ±10%

Pięciopunktowy próbnik chromowany ze stali nierdzewnej jest próbką typu II z serii wykrywania wad przenikających.Jest produkowany zgodnie z normami GB/T18851-2008 i EN ISO3452-3:2013. Zdał krajową ocenę przemysłu w grudniu 2002 r. Blok testowy spełnia wymagania norm GB/T18851-2008, EN ISO3452 i ASME.Rzeczywista zmierzona wartość wady sztucznej opiera się na normie ISO 10474 lub EN 10204 typu 3.1 świadectwo.

W celu pomiaru średnic zastosowano fluorescencyjny środek przenikający poziomu 2, wodny i suchy; środek przenikający poziom 2 kontrastu barwnego (uaktualniono stan rzeczywisty, zastosowano jakość materiału)

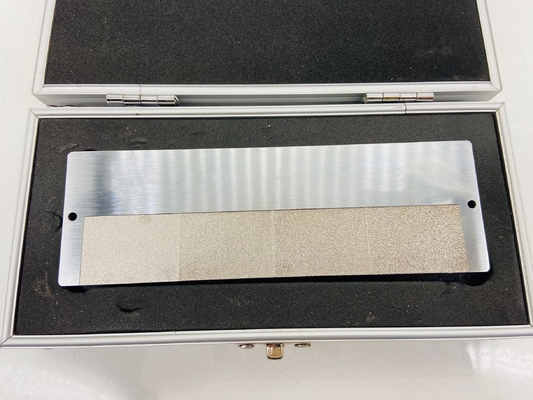

Blok odniesienia typu 2 jest wykonany ze stali nierdzewnej pokrytej warstwą niklu, a następnie twardym stopem chromu.

Następnie w tej warstwie sztucznie wytworzono pięć defektów gwiazdkowych o średnicy od 3,0 do 5,5 mm, z jednolitej umieszczenia pięciu defektów według ich wielkości.W celu oceny płynności* blok odniesienia typu 2 obejmuje cztery sąsiednie plasty o grubości R = 2.5 μm, 5 μm, 10 μm i 15 μm. Najmniejsza wada znajduje się obok obszaru o najmniejszej chropotacie.
