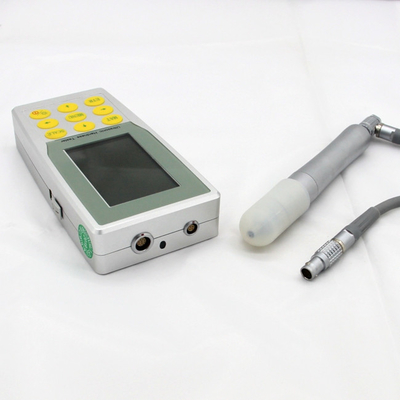

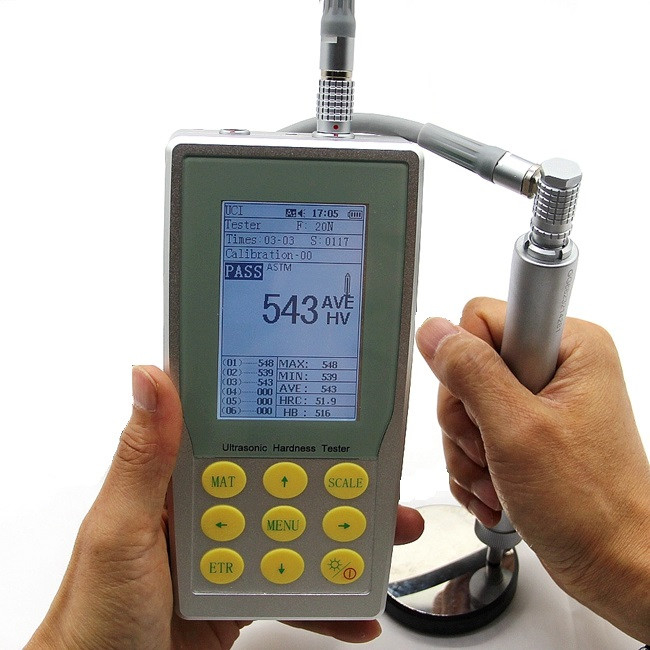

HUH-5M Przetestownik twardości ultradźwiękowej próby ręcznej UCI
Zastosowanie:
Moduł testowania twardości ultradźwiękowej HUH-5M jest szeroko stosowany do pomiaru twardości małych sztuczek, materiałów odlewanych, inspekcji spawania, strefy dotkniętej ciepłem, matryc i form, formularzy, pras,części o cienkiej ścianie, łożyska, boki zębów itp.
Zasada działania:
metoda impedancji kontaktowej ultradźwiękowej
Specyfikacje:
| Nazwa produktu |
Ultrasonic Hardness Tester (UCI) |
| Nazwa modelu |
HUH-5M |
| Siła ładowania |
10N/20N/50N/98N |
| Rodzaj wciągacza |
136°Vickers Diamentowy wciągacz |
| Zakres pomiarowy |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34,2-97.3;Mpa: 255-2180N/mm
|
| Dokładność pomiaru |
HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| Kierunek pomiaru |
Wsparcie 360° |
| Przechowywanie danych |
Aby zapisać 1000 grup danych pomiarowych i 20 grup danych kalibracyjnych |
| Skala twardości |
HV,HB,HRC,HLD |
| Wyświetlanie danych |
Siła obciążenia, czas badania, wynik badania, średnia,
Skala maksymalnej, minimalnej, odchylenia i konwersji. |
| Wskazanie twardości |
Wyświetlacz LCD |
| Środowisko operacyjne |
Temperatura:-10°C~50°C; wilgotność: 30%~80%R.H. |
| Napięcie robocze |
6V prądu stałego |
| Wymiary przyrządu |
160x80x31 mm |
| Waga netto |
Około 500 g ((bez sondy) |
Wymogi dotyczące ręcznych sond:
● Najnowsze technologie czujników ultradźwiękowych
● Można uzyskać dokładną wartość twardości bez urządzeń pomocniczych
● Wspiera 360° szybkie pomiary
● Doskonały projekt ludzkiej inżynierii i łatwy w użyciu
● Odpowiednie wymiary i waga sondy, która jest wygodna do sterowania
● Szybkie i dokładne pomiar krawędzi i stałej pozycji badanej próbki
● Mikrowycięcie, nie niszczące dla dowolnej próbki po badaniu
Główne cechy:
● Przenośny urządzenie do pomiaru twardości, powszechnie stosowane, takie jak Brinell, Rockwell, Vickers, Leeb itp.
● Badania twardości Rockwell i Brinell przy użyciu dużych sił obciążeniowych i dużych odchyleń prowadzą do poważnego zniszczenia powierzchni próbki.
● twardość Vickera stosuje się pomiar optyczny, profesjonalni technicy mogą pracować bezproblemowo, niemożliwe jest pomiar twardości ciężkich części roboczych, zainstalowanych maszyn i części stale montowanych.
● Badanie twardości Leeb stosuje metodę odbicia i pośrednią do pomiaru twardości, łatwo prowadzi do dużego odchylenia przy przekształceniu w skalę Brinella, Rockwella i Vickers.
● Model testowania twardości ultradźwiękowej HUH-5M stosuje metodę impedancji kontaktowej ultradźwiękowej do porównawczego pomiaru twardości do testowania elementów, z zaletami wysokiej dokładności, wydajności,przenośny i łatwy w obsłudze.
Standardowa dostawa:
| Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
Standardowa dostawa |
ilość |
| Jednostka główna HUH-5M |
1 |
Kabel sondy |
1 |
Obudowa antywibracyjna |
1 |
Angielski podręcznik obsługi |
1 |
| 50N/98N Próbka ręczna |
1 |
Kabel komórkowy |
1 |
Wyrzuć. |
1 |
Karta gwarancyjna |
1 |
| Standardowy blok Rockwell |
1 |
Kabel USB |
1 |
Świadectwo kwalifikacyjne |
1 |
Lista opakowań |
1 |
Specyfikacje ręczne sondy:
| Rodzaj sondy |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Siła badawcza |
10N |
20N |
50N |
98N |
| Średnica |
22 mm |
22 mm |
22 mm |
22 mm |
| Długość |
154 mm |
154 mm |
154 mm |
154 mm |
| Średnica oscylującej pręty |
20,4 mm |
20,4 mm |
3 mm |
3 mm |
| Bruki powierzchni pomiarowej |
Ra<3,2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Min. masa materiału testowego |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Minimalna grubość |
2 mm |
2 mm |
2 mm |
2 mm |
Specyfikacje sondy silnikowej:
| Rodzaj sondy |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Siła badawcza |
3N |
5N |
8N |
10N |
| Średnica |
46 mm |
46 mm |
46 mm |
46 mm |
| Długość |
197.5 mm |
197.5 mm |
197.5 mm |
197.5 mm |
| Średnica oscylującej pręty |
30,7 mm |
30,7 mm |
30,7 mm |
30,7 mm |
| Min. masa materiału testowego |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Minimalna grubość |
2 mm |
2 mm |
2 mm |
2 mm |
